IMPRESORA TÉRMICA POR LÍNEAS

MODELO CT-E351

Manual de Usuario

PRECAUCIONES GENERALES

Antes de utilizar este producto, asegúrese de leer completamente este manual. Después de haber leído este manual, guárdelo en un lugar seguro al que pueda acceder fácilmente para poder consultarlo en el futuro. La información de este manual está sujeta a cambios sin previo aviso. La reproducción o transferencia parcial o total de este documento por cualquier medio está prohibida si no se dispone del permiso de Citizen Systems. Citizen Systems no se hace responsable de los resultados de impresión independientemente de la existencia de omisiones, errores o erratas en este manual. Citizen Systems no es responsable por cualquier problema causado como resultado del uso de partes opcionales o materiales de consumo no especificados en este manual. A menos que se explique en alguna parte en este manual, no intente mantener, desmontar o reparar este producto. Citizen Systems no es responsable por ningún daño atribuible a una operación/manejo incorrecto, o condiciones ambientales inadecuadas que no se especifiquen en este manual. Los datos son básicamente para uso temporal y no son almacenados durante un largo período de tiempo ni permanentemente. Citizen Systems no se hace responsable de los daños o lucro cesante que pudieran resultar de la pérdida de datos por accidentes, reparaciones, pruebas u otras causas. Si detecta alguna omisión o error o bien tiene alguna duda, póngase en contacto con su distribuidor de Citizen Systems. Si detecta que falta alguna página o que están incorrectamente ordenadas, póngase en contacto con su distribuidor de Citizen Systems para obtener un manual de reposición.

• EPSON y ESC/POS son marcas comerciales registradas de Seiko Epson Corporation.
• QR Code es una marca comercial registrada de DENSO WAVE INCORPORATED.
• Ethernet es una marca comercial registrada de Fuji Xerox Corporation.
• CITIZEN es una marca comercial registrada de Citizen Watch Co., Ltd.
• Todas las demás marcas comerciales son propiedad de sus respectivos propietarios.
• Citizen Systems emplea estas marcas comerciales de acuerdo con la licencia de los propietarios relevantes.

Copyright© CITIZEN SYSTEMS JAPAN CO., LTD. 2017

NORMAS DE SEGURIDAD ...QUE DEBEN SER SEGUIDAS ESTRICTAMENTE

Antes de utilizar este producto por primera vez, lea atentamente estas NORMAS DE SEGURIDAD. La manipulación incorrecta puede resultar en accidentes (incendio, descarga eléctrica o lesión).
Para evitar lesiones a los operadores, a terceros, o daños materiales, en este Manual de usuario se utilizan símbolos especiales de advertencia para indicar los puntos importantes que deben observarse estrictamente.

• Después de haber leído este manual, guárdelo en un lugar seguro al que pueda acceder fácilmente para poder consultarlo en el futuro.
• Algunas de las descripciones de este manual podrían no ser relevantes para algunos modelos de impresoras.

A continuación se describe el grado de peligro y los daños que podrían producirse si la impresora no es utilizada de la forma correcta o si se ignoran las instrucciones indicadas por los símbolos de advertencia. Asegúrese de leer esta información atentamente.

ADVERTENCIA Si no se cumplen las normas indicadas por este símbolo, se pueden producir lesiones mortales o graves.

PRECAUCIÓN Si no se cumplen las precauciones indicadas con este símbolo, se pueden producir lesiones personales o daños materiales.

	Este símbolo se utiliza para avisarle de puntos importantes.
	Este símbolo se utiliza para avisarle del peligro de descargas eléctricas o daños electrostáticos.
	Este símbolo indica que la impresora debe ser desconectada de la toma de corriente mural.
	Este símbolo se utiliza para indicar que la fuente de alimentación debe conectarse a tierra.
	Este símbolo se utiliza para indicar una información útil, tal como procedimientos, instrucciones y otros.
	Este símbolo se utiliza para indicar acciones prohibidas.

PRECAUCIONES DE INSTALACIÓN PARA LA IMPRESORA

ADVERTENCIA
No utilice ni guarde este producto en un lugar donde esté expuesto a: Llamas o aire húmedo. Luz solar directa. Aire caliente o calor procedente de un aparato de calefacción. Atmósfera salina o gases corrosivos. Lugar mal ventilado. Reacciones químicas en un laboratorio. Aceite, partículas de acero o polvo en el aire. Electricidad estática o campos magnéticos intensos. En estos lugares se puede generar un riesgo de daños para la impresora, así como fallos en el producto, sobrecalentamiento, emisión de humos, incendios o descargas eléctricas. También se pueden producir incendios o descargas eléctricas, por lo que deberán evitarse siempre.
No deje caer ningún objeto extraño ni derrame líquidos en el interior de la impresora. No ponga tampoco ningún objeto encima de la impresora. No deje caer ningún objeto metálico como, por ejemplo, clips sujetapapeles, alfileres o tornillos en el interior de la impresora. No coloque floreros, macetas o recipientes que contengan agua encima de la impresora. No derrame café, bebidas o cualquier otro líquido en el interior de la impresora. No rocíe insecticida ni ningún otro líquido químico encima de la impresora. La caída accidental de un objeto extraño metálico en la impresora puede causar averías, un incendio o una descarga eléctrica. Si ocurriese, apague inmediatamente la impresora, desenchúfela de la toma de corriente y llame a su distribuidor local de Citizen Systems.
No utilice la impresora en los siguientes casos: No someta la impresora a fuertes impactos o sacudidas bruscas (por ejemplo, que sea pisoteada, se deje caer o reciba golpes). No intente nunca desmontar ni modificar la impresora. Estas acciones pueden generar un riesgo de daños para la impresora, así como fallos en el producto, sobrecalentamiento, emisión de humos, incendios o descargas eléctricas. También se pueden producir incendios o descargas eléctricas, por lo que deberán evitarse siempre.
Este dispositivo no es adecuado para utilizarlo en lugares en que hayan niños presentes. Instale, utilice o guarde el dispositivo fuera del alcance de los niños. Los aparatos eléctricos pueden causar lesiones o accidentes inesperados si se manejan o utilizan incorrectamente. Mantenga el cable de alimentación y los cables de señales fuera del alcance de los niños. Tampoco debe permitirse que los niños tengan acceso a la parte interna de la impresora. La bolsa de plástico en la que se entrega la impresora deberá ser eliminada correctamente o guardarse fuera del alcance de los niños. Cubrirse la cabeza con ella puede causar asfixia.

PRECAUCIÓN
No utilice la impresora en las siguientes condiciones. Evite aquellos lugares inestables o sometidos a vibraciones. Evite aquellos lugares en los que la impresora no esté nivelada. La impresora podría caerse o provocar lesiones. La calidad de impresión podría deteriorarse. No bloquee los orificios de ventilación de la impresora. No coloque ningún objeto encima de la impresora. No cubra o envuelva la impresora con un paño o una sábana. De hacerlo, podría dar lugar a la acumulación de calor y deformación de la carcasa, y provocar un incendio. No utilice la impresora cerca de una radio o un televisor, ni la conecte a la misma toma de corriente de dichos aparatos. Evite utilizar la impresora interconectada con un cable o cordón que no tenga protección contra ruido. (Para las interconexiones, utilice un cable blindado o un cable de par trenzado y núcleos de ferrita, u otros dispositivos antirruido). Evite utilizar la impresora junto a un aparato que sea una fuente de ruido intenso. La impresora puede causar un efecto adverso en las emisiones de radio y TV cercanas. También pueden haber casos en que los aparatos eléctricos cercanos afecten adversamente a la impresora, causando errores de datos o fallos de funcionamiento. Instalada con una orientación distinta a las especificadas. Puede resultar en funcionamiento erróneo, fallos o descargas eléctricas.
Conecte la impresora a una toma de tierra. Las fugas eléctricas pueden ocasionar descargas eléctricas. No conecte la toma a tierra de la impresora a ninguno de los puntos siguientes: Tuberías de gas Podría producirse una explosión de gas. Tierra de la línea telefónica Pararrayos Si cae un rayo, la sobrecorriente podría causar un incendio o una descarga eléctrica. Tuberías de agua Para hacer la conexión a tierra no deberán utilizarse tuberías de agua de plástico. (Podrán utilizarse las tuberías aprobadas por la compañía de abastecimiento de agua). Antes de conectar o desconectar el cable de puesta a tierra a/de la impresora, desenchufe siempre la impresora de la toma de corriente eléctrica.

PRECAUCIONES PARA EL MANEJO DE LA IMPRESORA

ADVERTENCIA

Tenga en cuenta las precauciones siguientes para la fuente de alimentación y el cable de alimentación: No enchufe ni desenchufe el cable de alimentación con las manos mojadas. Utilice la impresora solamente con la tensión y la frecuencia especificada. Utilice solamente el adaptador de CA especificado con la impresora. Utilice solo el cable de alimentación que viene con la impresora y no utilice jamás el cable de alimentación suministrado con otro dispositivo. Asegúrese de que la toma de corriente a la que conecte la impresora tenga la capacidad suficiente. No conecte la impresora a una toma de corriente o un adaptador de alimentación compartidos con otros aparatos. No enchufe el cable de alimentación a una toma eléctrica si el enchufe tiene polvo u otro tipo de suciedad adherida. No utilice un cable de alimentación deformado o estropeado. No mueva la impresora mientras está encendida. El manejo incorrecto de la impresora puede provocar fallos, emisión de humo, incendio o descarga eléctrica. Una sobrecarga puede hacer que el cable de alimentación se recaliente, se incendie o se dispare el disyuntor. No coloque nada encima del cable de alimentación. No coloque la impresora en un lugar donde el cable de alimentación pueda ser pisado. No doble, retuerce o estire el cable de alimentación excesivamente. Tampoco transporte el producto mientras se encuentre en este estado. No intente modificar el cable de alimentación si no es necesario. No coloque el cable de alimentación cerca de un aparato de calefacción. Si no se observan estas precauciones, podrían romperse los cables o el aislamiento, lo que podría causar fugas y descargas eléctricas, o fallos en la impresora. Si el cable de alimentación sufre daños, póngase en contacto con su distribuidor de Citizen Systems. No deje ningún objeto alrededor de la toma de corriente. Suministre alimentación eléctrica a la impresora desde una toma de corriente próxima, fácilmente accesible en caso de emergencia. En caso de emergencia, tire del enchufe para apagarla inmediatamente. Inserte completamente el enchufe de alimentación en la toma de corriente. Si no se va a utilizar la impresora durante un período de tiempo prolongado, déjela desconectada de la toma de corriente eléctrica. Sostenga el enchufe y el conector cuando enchufe o desenchufe el cordón de alimentación o el cable de señales después de apagar la impresora y el aparato conectado a esta.

PRECAUCIÓN

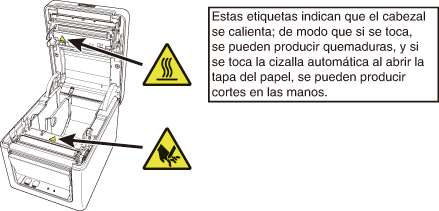

Hay una etiqueta de precaución colocada en la posición que se indica en la imagen siguiente. Antes de utilizar la impresora, lea atentamente las precauciones de uso.
No transporte esta impresora con el rollo de papel en el interior. Podrían producirse fallos o daños en la impresora.
Para evitar fallos de funcionamiento tenga en cuenta lo siguiente: No abra la tapa del papel mientras se está imprimiendo. Evite utilizar la impresora sin estar correctamente cargado el papel. Evite utilizar papel que no cumpla con las especificaciones. Puede resultar en una calidad de impresión inadecuada. No utilice papel roto o empalmado con cinta adhesiva de plástico. Evite tirar con la mano del papel que ya está cargado. No utilice objetos puntiagudos para pulsar los botones.
Asegúrese de insertar firmemente las clavijas del enchufe en las tomas correspondientes. Una mala conexión puede dañar los componentes electrónicos internos o el hardware del ordenador al que está conectada. Utilice solamente la impresora con los dispositivos que tienen las especificaciones de solenoide descritas para el conector de interfaz del cajón portamonedas. Si no se tiene en cuenta esta precaución se pueden producir fallos de funcionamiento de la impresora.
Para impedir lesiones y fallos de funcionamiento tenga en cuenta lo siguiente: No toque la superficie de impresión de la cabeza térmica. No toque las piezas móviles (como, por ejemplo, la cizalla del papel, los engranajes o las piezas eléctricas con corriente) mientras la impresora está en funcionamiento. En el caso de problemas no intente reparar la impresora. Solicite la reparación al centro de servicio de Citizen Systems. Tenga cuidado para no pillarse las manos o los dedos con las tapas de la impresora. Tenga cuidado con los bordes afilados de la impresora. Procure que no se produzcan lesiones personales o daños materiales. Se puede producir descarga eléctrica, quemadura o lesión.

MANTENIMIENTO DIARIO

Tome las precauciones siguientes para el mantenimiento diario: Cuando vaya a limpiar la impresora, apáguela y desconéctela siempre de la toma de corriente. Utilice un paño suave y seco para limpiar la superficie de la caja de la impresora. Para las manchas difíciles de retirar, utilice un paño suave humedecido ligeramente en agua. Nunca utilice disolventes orgánicos de limpieza tal como alcohol, diluyente de pintura, tricloroetileno, bencina o cetona. Nunca utilice un paño de limpieza procesado químicamente. Para retirar el polvo de papel, utilice una escobilla suave.

PRECAUCIÓN
La cabeza térmica estará muy caliente inmediatamente después de imprimir. Deje que se enfríe antes de iniciar las tareas de mantenimiento.

NOCIONES GENERALES

La impresora térmica por líneas serie CT-E351 ha sido diseñada para utilizarse con una amplia gama de equipos terminales, tales como terminales de datos, POS y de cocina.
Estas impresoras incorporan numerosas funciones, por lo que se pueden utilizar en una amplia variedad de aplicaciones.

EXPLICACION DE LAS PARTES DE LA IMPRESORA

INSTALACIÓN

MANTENIMIENTO Y LOCALIZACION DE AVERIAS

OTROS

• EPSON y ESC/POS son marcas comerciales registradas de Seiko Epson Corporation.
• QR Code es una marca comercial registrada de DENSO WAVE INCORPORATED.
• Ethernet es una marca comercial registrada de Fuji Xerox Corporation.
• CITIZEN es una marca comercial registrada de Citizen Watch Co., Ltd.
• Todas las demás marcas comerciales son propiedad de sus respectivos propietarios.
• Citizen Systems emplea estas marcas comerciales de acuerdo con la licencia de los propietarios relevantes.

Copyright© CITIZEN SYSTEMS JAPAN CO., LTD. 2017

Características

• Impresión a alta velocidad posible de hasta 250 mm/s
• Diseño moderno
• Tamaño compacto con la altura más baja posible
• La estructura frontal de expulsión de papel permite el uso cuando hay restricciones de altura
• Compatible con IPX1 para capacidades a prueba de goteo *
• Soporte de anchuras de papel de 80 mm y 58 mm
• Empleo de cizalla de alta velocidad

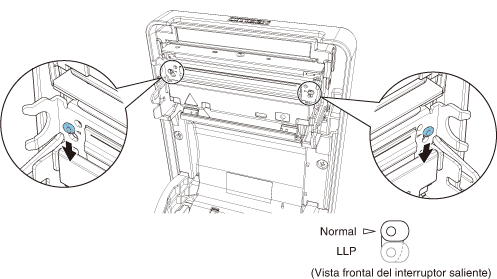

• Función de Impresión de larga duración (Long Life Printing, LLP) para incrementar la vida útil del cabezal
• Dos interfaces (USB + serie / Ethernet + USB)

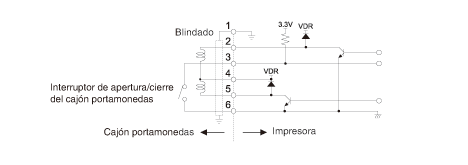

• Interfaz de cajón portamonedas integrada
• Disponibilidad de función de apagado por USB
• Disponibilidad de funciones de ahorro de papel
• Compatible con los juegos de caracteres JIS X0213 Kanji de tercer y cuarto nivel
• Compatible con los juegos de caracteres de chino simplificado y tradicional y el juego de caracteres Hangul
• Posibilidad de varias personalizaciones mediante los interruptores de memoria
• Los caracteres y los logotipos creados por el usuario y se pueden guardar en la memoria de usuario
• Compatible con códigos de barras, incluidos los códigos de barras 2D

*: Se ha comprobado el producto para determinar que las gotas de agua que caen verticalmente no tengan efectos dañinos. Sin embargo, el producto no está garantizado como completamente a prueba de goteo.

Desembalaje

Compruebe que los artículos siguientes se incluyen con la impresora.

NOMBRE	CANTIDAD	ILUSTRACIÓN
Impresora	1
Adaptador de CA (37AD5)	1
Cable de alimentación de CA	1
Guía de arranque rápido	2

Clasificación del modelo

Los números de modelo indican funciones de la impresora según el sistema siguiente.

• 1.Nombre de modelo
• 2.Interfaz
• RS: USB + serie
• ET: Ethernet + USB
• 3.Mercado
• U: Norteamérica
• E: Europa
• 4.Color de la carcasa
• WH: Blanco puro
• BK: Negro

Póngase en contacto con nosotros por adelantado para combinaciones especiales, de las cuales algunas pueden no estar disponibles.

Especificaciones generales

Elemento	Especificaciones
Modelo	CT-E351
Método de impresión	Método de impresión térmica por líneas de puntos
Anchuras de impresión	72 mm/576 puntos, 68,25 mm/546 puntos, 64 mm/512 puntos, 52,5 mm/420 puntos, 48,75 mm/390 puntos, 48 mm/384 puntos, 45 mm/360 puntos, predeterminado de fábrica 72 mm
Densidad de punto	8 × 8 puntos/mm (203 ppp)
Velocidad de impresión	250 mm/s (velocidad máxima, nivel de densidad de impresión 100%, 2000 líneas de puntos/s)
Número de columnas de impresión *1	Fuente	Número máximo de caracteres (columnas) / 80mm	Número máximo de caracteres (columnas) / 58mm	Configuración de punto (puntos)
	Fuente A	48	35	12 × 24
	Fuente B	64	46	9 × 24
	Fuente C	72	52	8 × 16
Tamaño de caracteres *2	Fuente A:1,50 × 3,00 mm, Fuente B:1,13 × 3,00 mm, Fuente C:1,00 × 2,00 mm
Tipo de caracteres	Caracteres alfanuméricos, caracteres internacionales, PC437/737/850/852/857/858/860/862/863/864/865/866, WPC1251/1252/1253/1255/1258, katakana, Thai código 11/18 (1Pass/3Pass), TCVN-3, Kanji (JIS primer, segundo, tercer y cuarto nivel), Kana, caracteres extendidos, JIS X0213, GB18030, BIG5, KS Hangul, EUC Hangul
Memoria de usuario	384 KB (puede guardar logotipos y caracteres definidos por el usuario)
Tipos de códigos de barras	UPC-A/E, JAN (EAN) 13 dígitos/8 dígitos, ITF, CODE39, CODE128, CODABAR (NW-7), CODE93, PDF417, Código QR, GS1-DataBar
Separación entre líneas	4,25 mm (1/6 pulgada) (modificable mediante comandos)

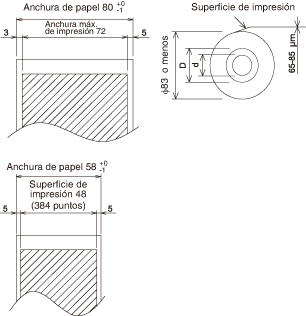

Rollo de papel	Papel en rollo: 80 mm x máx. ø83 mm Grosor del papel: 53 a 85 μm (diámetro interior del rollo de papel: 12 mm / diámetro exterior: 18 mm)
Interfaz	USB + serie / Ethernet + USB
Cajón portamonedas	Admite 2 cajones portamonedas
Búfer de entrada	4 K bytes/45 bytes
Tensión de alimentación	CC 24 V ±5%
Consumo de energía	Aproximadamente 2,0 A (media), aproximadamente 0,1 A (en espera)
Adaptador de CA (37AD5)	Entrada nominal: 100 a 240 V CA, 50/60 Hz, 1.3 A Salida nominal: CC 24 V, 2,1 A
Peso	Aproximadamente 1,3 kg
Dimensiones externas	125 (An) × 165 (Pr) × 108 (Al) mm
Temperatura y humedad de funcionamiento	5 a 45 °C / 41 to 113°F, 10 a 90% HR (sin condensación)
Temperatura y humedad de almacenamiento	-20 a 60 °C / -4 to 140°F, 10 a 90% HR (sin condensación)
Fiabilidad	Vida útil del cabezal de impresión: 150 km, 300 millones de impactos (temperatura ambiente, humedad ambiente, papel recomendado específico, grosor de papel específico), vida útil de la cizalla automática: 1,5 millones de cortes (3 pulgadas), 1 millón de cortes (2 pulgadas) (temperatura ambiente, humedad ambiente, papel recomendado específico, grosor de papel específico)
Normas de seguridad *3	UL, cUL, FCC, IC, CE, UKCA *4

Notas:

*1: El número de columnas que se puede imprimir se selecciona mediante un interruptor de memoria.
Los números de columnas que se indican en esta tabla hacen referencia a los modelos típicos. El número de columnas varía según las especificaciones.

*2: Los caracteres aparecen pequeños puesto que las dimensiones incluyen una zona en blanco alrededor de cada carácter.

*3: Esta norma se aplica cuando se utiliza nuestro adaptador de CA (37AD5).

*4: Póngase en contacto con nosotros para obtener información sobre otras regiones y sobre el estado más reciente, como los números estándar.

Aspecto de la Impresora

Nombre de las piezas

• 1.Tapa del papel
• Ábrala para cargar el papel.
  Ábrala también para subsanar un error de cizalla.
  * La tapa de papel no se puede utilizar para un corte manual.
Consulte Subsanar un error de cizalla
• 2.Palanca de apertura de la tapa
• Use esta palanca para abrir la tapa del papel.
• 3.Botón POWER
• Mantenga pulsado este botón durante dos o tres segundos para conectar o desconectar la alimentación.
• 4.Botón FEED
• Pulse este botón para alimentar papel.
  En caso de un error de la cizalla, pulse el botón FEED con la tapa del papel cerrada después de solucionar el problema.
  La impresora entra en el modo de configuración de los interruptores de memoria y de ejecución del autotest.

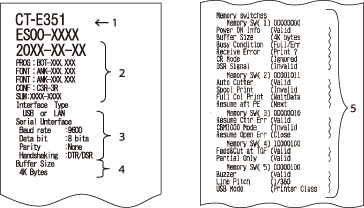

Consulte Autotest

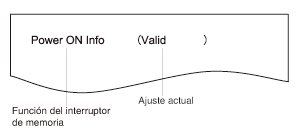

Consulte Ajuste manual de los interruptores de memoria
• 5.Panel de operaciones
• 6.Conectores traseros

Panel de operaciones

Hay dos pilotos LED y dos teclas en el panel de operaciones.

	Nombre de LED	Descripción
	POWER LED	Se ilumina cuando se conecta la alimentación, y se apaga cuando se desconecta la alimentación. Parpadea cuando se produce un error de memoria y cuando se reciben datos.
	ERROR LED	Parpadea si el cabezal de impresión está caliente, la tapa del papel está abierta o se produce un error de la cizalla, etc.

Consulte Indicaciones de error

Conectores traseros

• 1.Conector serie (serial, USB, etc.)
• Conecta el cable de interfaz.
• 2.Conector del cajón portamonedas
• Conecta el cable del cajón portamonedas.
• 3.Conector de alimentación
• Conecta el cable adaptador de CA.
• 4.Conector USB
• 5.Conector Ethernet
• 6.Botón del panel
• Puede imprimir información acerca de la configuración actual.
  Para información detallada, consulte la “Interfaz Ethernet (LAN)” en el apartado 3.3.
Consulte Interfaz Ethernet (LAN)

Interior de la tapa del papel

• 1.Cabezal de impresión (térmico)
• Imprime datos de caracteres y gráficos en papel (rollos de papel).
• 2.Sensor de papel agotado (PE)
• Detecta cuando no queda papel. La impresión se detiene cuando este sensor detecta que no hay papel.
• 3.Rodillo
• Hace avanzar el papel.
  No retire el rodillo, excepto en casos de mantenimiento.
• 4.Cizalla automática
• Corta el papel.
Consulte Ajuste manual de los interruptores de memoria

Otras funciones integradas

• Zumbador
• Suena cuando se produce un error o cuando se realizan operaciones o se dan comandos.
Consulte Indicaciones de error
• Memoria de usuario
• En esta memoria se pueden guardar datos de caracteres o logotipos definidos por el usuario. Dichos datos quedan almacenados en la memoria aunque se apague la impresora. Para obtener información sobre cómo guardar datos, consulte la Referencia de comandos.
• Interruptor de memoria
• La configuración de varios tipos de funciones se puede guardar en la memoria. Dicha configuración queda almacenada en la memoria aunque se apague la impresora.
• Apagado por USB (cuando MSW6-3 del interruptor de memoria está ajustado en ON)
• Si la impresora está conectada a un PC por USB, la impresora entra en el estado de apagado por USB tras 3 segundos cuando el PC se apaga o se pierde la conexión USB.
  Este modo se cancela cuando se conecta de nuevo el PC o cuando se establece una conexión USB.

PRECAUCIÓN

• Dado que el POWER LED se apaga cuando se establece el estado de apagado por USB, no se puede identificar desde el apagado de la alimentación.
• Al pulsar el botón POWER mientras se está en el estado de apagado por USB se enciende la alimentación normalmente.

• Funciones de ahorro de papel
• Se pueden utilizar los interruptores de memoria MSW8-3 a MSW8-4 para configurar los ajustes siguientes, lo que permite ahorrar papel.
• Eliminación de margen superior
• La impresora invierte el avance de papel antes de la impresión, lo que hace que se reduzca el espacio en blanco en el margen superior del papel.
  Se puede especificar la distancia de avance inverso.
• Reducción del espacio entre líneas
• Se comprime automáticamente la distancia del avance entre líneas. Se puede especificar la relación de compresión.

PRECAUCIÓN

• Retire el papel cortado parcialmente antes de realizar el avance inverso para comenzar la impresión.
  El papel cortado puede arrancarse en el próximo proceso de impresión, lo que puede causar problemas.

• Desplazamiento lateral automático (MSW8-6)
• Esta función disipa la carga térmica durante la generación frecuente de calor mediante una línea guiada en vertical u otro elemento específico de calentamiento del cabezal.
• Si no se reciben datos en el transcurso de 15 segundos después de cada corte o impresión, la posición de impresión se desliza automáticamente N* puntos hacia la derecha. Se vuelve a la posición de impresión original en el próximo cronometraje de deslizamiento.
• * N es el valor de ajuste de MSW8-6.

PRECAUCIÓN

• Si el margen derecho es demasiado estrecho, ello puede tener como resultado que se corten algunos caracteres de impresión.
• Esta función se deshabilita bajo los ajustes iniciales.
• Para habilitar esta función, utilice MSW8-6 para especificar un valor apropiado para la cantidad de deslizamiento máximo.

Conexión del cable de alimentación de CA

• 1.Desconecte la alimentación.
• 2.Conecte el conector de alimentación al conector de cable del adaptador de CA.
  A continuación, conecte el cable de alimentación de CA a la toma de CA e inserte el enchufe a una toma de corriente eléctrica.

• 1.Conector de cable
• 2.Conector de alimentación
• 3.Adaptador de CA
• 4.Toma de CA
• 5.Cable de alimentación de CA

PRECAUCIÓN

• Utilice solamente el adaptador de CA especificado.
• Sujete siempre el conector de cable del adaptador de CA por el conector cuando lo retire o lo inserte.
• Utilice una fuente de alimentación de CA que no alimente a su vez a equipos que generen ruido electromagnético.
• Si tira del cable de alimentación de CA, podría dañarlo, producir un incendio, una descarga eléctrica o la rotura de un hilo del cable.
• Cuando se aproxime una tormenta eléctrica, desenchufe el cable de alimentación de CA de la toma de corriente eléctrica. Un rayo podría ocasionar un incendio o una descarga eléctrica.
• Mantenga el cable de alimentación de CA alejado de los aparatos generadores de calor. El aislamiento del cable de alimentación de CA podría derretirse y ocasionar un incendio o una descarga eléctrica.
• Si no se va a utilizar la impresora durante un periodo prolongado de tiempo, desenchufe el cable de alimentación de CA de la toma de corriente eléctrica.
• Sitúe el cable de alimentación de CA de forma que nadie se tropiece con él.
• Asegúrese de desenchufar el cable de alimentación de CA cuando conecte el conector del cable al conector de alimentación. Si el cable de alimentación de CA se deja enchufado a la toma de corriente, los terminales de 24 V y GND del conector del cable pueden entrar en contacto con la cabeza del tornillo u otras partes metálicas y provocar un cortocircuito, lo que tendría como resultado un mal funcionamiento del adaptador de CA.

Conexión de los cables de interfaz

• 1.Desconecte la alimentación.
• 2.Oriente el cable de interfaz correctamente e insértelo en el conector de interfaz.

USB + serie	Ethernet + USB

PRECAUCIÓN

• Cuando desconecte el cable, sujételo siempre por el conector.
• Tenga cuidado de no insertar el cable USB en el conector del cajón portamonedas.
• Para conectar más de una impresora a un solo ordenador a través de USB, debe cambiar el número de serie de la interfaz USB.
• Sujete el conector del cable LAN recto y perpendicular cuando lo conecte y lo desconecte. Si lo sujeta ladeado, podría producirse un fallo de conexión en el conector.

Utilice un cable de interfaz serie con el siguiente esquema de conexiones.

Cable de 9 pines (hembra) – 9 pines (hembra)

PRECAUCIÓN

• Sitúe el cable de interfaz de forma que nadie se tropiece con él.

Interfaz Ethernet (LAN)

En esta sección se ofrece una descripción general de la interfaz Ethernet (LAN).
Para obtener más información acerca de esta función, consulte un manual por separado.
Observe que la interfaz Ethernet (LAN) no está disponible en el modelo de USB + serie.

Funcionamiento del botón del panel

La función del botón del panel es la siguiente.

• Impresión de los datos de configuración de red
• Pulse el botón del panel.
• Restablecimiento de los ajustes de fábrica
• Pulse prolongadamente el botón del panel. Sonará un zumbador* y, a continuación, mantenga pulsado el botón del panel de nuevo antes de que transcurran 3 segundos. De este modo se restablecerán los ajustes de fábrica de la configuración de red.
• * Según la configuración, es posible que el zumbador no suene.

PRECAUCIÓN

• La placa se reiniciará automáticamente una vez realizada esta operación.
• Si los ajustes están configurados para obtener una dirección IP de un servidor DHCP de forma automática, puede que la dirección IP nueva sea distinta de la anterior.

Funciones de los LED

En las tablas siguientes se describe cómo interpretar las indicaciones de los LED.

• 1.Velocidad de transmisión de la red

Velocidad de transmisión	LED (verde)
100 Mbps	Iluminado
10 Mbps/No conectada	No iluminado

• 2.Estado de la red

Estado	LED (amarillo)
Conectada	Iluminado
No conectada	No iluminado
Transmisión de datos en curso	Parpadeante

Modificación de los ajustes de red

Puede utilizar un navegador Web para acceder a una página de ajustes especiales y comprobar y modificar los ajustes de la placa.

• Acceso a la página de ajustes especiales

• 1.Utilice un navegador Web para acceder a la dirección URL de la página de ajustes especiales. Especifique la dirección IP asignada a la impresora como dirección URL. (Ejemplo: si la dirección IP es 169.254.1.10 introduzca http://169.254.1.10).
• 2.Aparecerá la página en la que se muestra el estado actual.

• 3.Pulse el botón [Change Settings] para acceder a la siguiente pantalla Change Settings.

• 4.Al pulsar el botón "LOG IN", si no se ha configurado la contraseña inicial, aparecerá la pantalla de configuración de la contraseña inicial que se muestra a continuación.

Notas
• Especifique de 1 a 20 caracteres y símbolos alfanuméricos de un solo byte.
• La introducción de espacios no es válida.
• Si olvida la contraseña establecida, inicialice la placa de interfaz para devolverla al estado predeterminado de fábrica y establezca de nuevo la contraseña. Para más detalles sobre cómo inicializar la placa de interfaz, consulte el manual correspondiente.
Se è stata impostata una password iniziale, verrà visualizzata la schermata di autenticazione mostrata di seguito.

• 5.Una volta effettuato con successo l'accesso tramite la schermata di autenticazione, si verrà indirizzati alla schermata delle impostazioni mostrata di seguito.

• 6.Se è necessario modificare le impostazioni, premere il pulsante "Save Settings". La stampante verrà riavviata. Se si desidera soltanto disconnettersi, premere il pulsante "Log out". La schermata passa alla pagina principale.

Conexión del cajón portamonedas

• 1.Desconecte la alimentación.
• 2.Compruebe la orientación del conector del cable del cajón portamonedas y conéctelo al conector del cajón portamonedas en la parte trasera de la impresora.
• 3.Extraiga el tornillo del cable de puesta a tierra.
• 4.Atornille el cable de puesta a tierra del cajón portamonedas al cuerpo de la impresora.

1.Conector del cajón portamonedas 2.Conector del cable del cajón portamonedas 3.Cable de puesta a tierra 4.Tornillo del cable de puesta a tierra

PRECAUCIÓN

• Conecte únicamente el conector del cable del cajón portamonedas a este conector. (No conecte un cable de línea telefónica).
• Las señales no pueden salir por el conector del cajón portamonedas mientras se está imprimiendo.
• Sujete el conector del cable del cajón recto y perpendicular cuando lo conecte y lo desconecte. Si lo sujeta ladeado, podría producirse un fallo de conexión en el conector.

• (1)Configuración de pines del conector

N.º	Señal	Función
1	FG	Tierra del chasis
2	DRAWER1	Señal de activación del cajón portamonedas 1
3	DRSW	Entrada del interruptor del cajón portamonedas
4	VDR	Alimentación de activación del cajón portamonedas
5	DRAWER2	Señal de activación del cajón portamonedas 2
6	GND	Puesta a tierra de señales (puesta a tierra común en circuitos)

Conector utilizado: TM5RJ3-66 (Hirose) o equivalente
Conector aplicable: TM3P-66P (Hirose) o equivalente
• (2)Características eléctricas
• 1)Tensión de activación: 24 V CC
• 2)Corriente de activación: 1 A máx. aprox. (no más de 510 ms.)
• 3)Señal DRSW: Niveles de señales: “L” = 0 a 0,5 V, “H” = 3 a 5 V
• (3)Señal DRSW
• El estado puede ser probado mediante comandos.
• (4)Circuito de activación
• Conector del cajón portamonedas
•

PRECAUCIÓN

• Los cajones portamonedas 1 y 2 no se pueden operar al mismo tiempo.
• El solenoide que se utilice para el cajón portamonedas debe ser de 24 Ω o más. La corriente eléctrica no debe ser de más de 1 A. Una corriente excesiva podría dañar o quemar los circuitos.

Precauciones para la instalación de la impresora

Esta impresora solo puede utilizarse en posición horizontal. No se puede posicionar verticalmente o en una pared.

Posición horizontal	Posición vertical

PRECAUCIÓN

• No utilice la impresora en las siguientes condiciones.
• Evite aquellos lugares inestables o sometidos a vibraciones.
• Lugares muy sucios o polvorientos.
• Evite aquellos lugares en los que la impresora no esté nivelada.
• La impresora podría caerse o provocar lesiones.
• La calidad de impresión podría deteriorarse.
• Orientada de forma distinta a la especificada.
• Puede resultar en funcionamiento erróneo, fallos o descargas eléctricas.

Carga del papel

• 1.Conecte la alimentación.
• 2.Bascule la palanca de apertura de la tapa hacia arriba y abra la tapa del papel.

PRECAUCIÓN
• Al presionar sobre la palanca tenga cuidado de no pillarse los dedos en el espacio que hay encima de la parte superior de la palanca.
• 3.Cargue el rollo de papel con la cara de impresión hacia arriba, como indica la flecha A.
• 4.Saque unos centímetros de papel hacia fuera siguiendo la dirección de la flecha B.
• 5.Cierre la tapa del papel hasta que encaje en su sitio. El papel se alimenta y se corta automáticamente (según la configuración de fábrica).

PRECAUCIÓN

• Al abrir la tapa del papel tenga cuidado de no tocar la entrada de la hoja de la cizalla automática.
• El cabezal de impresión está muy caliente justamente después de imprimir. Tenga cuidado de no tocarlo con las manos.
• No toque el cabezal de impresión directamente con las manos o con un objeto metálico.
• Utilice siempre los tipos de rollo de papel especificados.
• Compruebe que el rollo de papel está colocado correctamente.
• Si el papel está torcido y no sale recto por la tapa del papel, abra la tapa y enderece el papel.
• Saque unos centímetros de papel afuera de la impresora cuando abra la tapa del papel mientras se carga papel.
• Haga presión sobre el centro de la tapa del papel para cerrarla de forma segura.
• Tenga cuidado de no cortarse con el papel mientras lo carga.

Consulte PRECAUCIONES PARA EL MANEJO DE LA IMPRESORA

Separador de papel en rollo de 58 mm de anchura (opcionale)

• 1.Desconecte la alimentación.
• 2.Bascule la palanca de apertura de la tapa hacia arriba y abra la tapa del papel.
• 3.Monte el separador suministrado en la ranura. Si utiliza el papel en rollo de 80 mm de anchura, retire el separador.
• 4.Para cambiar el ancho del área de impresión, consulte “Ajustes manuales de los interruptores de memoria” en el apartado 5.3.
Consulte Ajuste manual de los interruptores de memoria

PRECAUCIÓN

• Al abrir la tapa del papel tenga cuidado de no tocar la entrada de la hoja de la cizalla automática.
• El cabezal de impresión está muy caliente justamente después de imprimir. Tenga cuidado de no tocarlo con las manos.
• No toque el cabezal de impresión directamente con las manos o con un objeto metálico.
• Si se utiliza papel de 58 mm de ancho, utilice la impresora como impresora específica para este tamaño de papel.
  La impresora puede no alimentar o imprimir papel correctamente o si se cambia a papel de 80 mm de ancho y se utiliza papel de 58 mm de ancho.

Consulte PRECAUCIONES PARA EL MANEJO DE LA IMPRESORA

Ajuste de la función Impresión de larga duración (LLP)

Se puede ampliar la vida útil por desgaste de la resistencia del cabezal reduciendo la presión al apretar el cabezal de impresión contra el papel.
La función de Impresión de larga duración (LLP) puede habilitarse cambiando la posición del interruptor saliente dentro de la tapa del papel.

• 1.Desconecte la alimentación.
• 2.Bascule la palanca de apertura de la tapa hacia arriba y abra la tapa del papel.
• 3.Bascule hacia abajo los interruptores salientes en ambos lados en sentido de la flecha con la punta de un destornillador.
• Bascule hacia abajo los interruptores salientes de los lados izquierdo y derecho de la posición normal a la posición LLP uno a uno.
• 4.Cierre la tapa del papel firmemente hasta que encaje en su sitio.

PRECAUCIÓN

• Al abrir la tapa del papel tenga cuidado de no tocar la entrada de la hoja de la cizalla automática.
• El cabezal de impresión está muy caliente justamente después de imprimir. Tenga cuidado de no tocarlo con las manos.
• No toque el cabezal de impresión directamente con las manos o con un objeto metálico.
• La posición ajustada de los interruptores salientes en los lados izquierdo y derecho han de ser idénticos.
• Si está habilitado este ajuste, puede disminuir la densidad de impresión. Según sea necesario, incremente la densidad de impresión o utilice un papel que ofrezca un excelente desarrollo de color.
• Esta función disminuye la fricción física reduciendo la presión del cabezal y no garantiza la resistencia a la fricción para todos los papeles de mala calidad.

Consulte PRECAUCIONES PARA EL MANEJO DE LA IMPRESORA

Precauciones para la creación de aplicaciones y operaciones prácticas

Si la impresión se realiza inmediatamente después del corte parcial y la rotura del papel, es posible que la parte superior de la impresión siguiente quede distorsionada.

Para la impresión tras el corte, recomendamos imprimir con la primera línea vacía.

Si utiliza una interfaz serie con una velocidad de transmisión de datos lenta, puede que aparezcan bandas blancas en las impresiones cuando se impriman gráficos o texto con degradado, que requieren grandes cantidades de datos.

Las interfaces USB pueden verse afectadas por los efectos de interferencias electromagnéticas procedentes del host o ambientales.

Si fuera el caso, procure utilizar un cable con núcleos de ferrita en ambos extremos, ya que son muy eficaces eliminando las interferencias electromagnéticas (EMI).

Sitio de descarga de varios archivos electrónicos

Puede consultar información de asistencia y descargar los documentos, controladores, utilidades, etc. del siguiente sitio.

https://www.citizen-systems.co.jp/en/printer/download/#CT-E351

Limpieza periódica

Un cabezal de impresión o rodillo sucio puede reducir la calidad de impresión u ocasionar fallos de funcionamiento. Recomendamos limpiar la impresora de forma regular (cada 2 o 3 meses) como se indica a continuación.

• 1.Desconecte la alimentación.
• 2.Bascule la palanca de apertura de la tapa hacia arriba y abra la tapa del papel.
• 3.Espere unos minutos hasta que se haya enfriado el cabezal de impresión.
• 4.Utilice un bastón de algodón humedecido en alcohol etílico para limpiar la suciedad y el polvo que pueda haberse acumulado en el cabezal de impresión o en el rodillo.

• 1.Cabezal de impresión
• 2.Rodillo

PRECAUCIÓN

• Al abrir la tapa del papel tenga cuidado de no tocar la entrada de la hoja de la cizalla automática.
• El cabezal de impresión está muy caliente justamente después de imprimir. Tenga cuidado de no tocarlo con las manos.
• No toque el cabezal de impresión directamente con las manos o con un objeto metálico.

Consulte PRECAUCIONES PARA EL MANEJO DE LA IMPRESORA

Subsanar un error de cizalla

Si la cizalla automática se detiene durante la operación de corte automático con la hoja de la cizalla automática en la posición abierta debido a la introducción de objetos extraños, atascos de papel, etc., el piloto ERROR LED parpadea.
Si se produce un error de cizalla, subsánelo mediante el procedimiento siguiente.

• 1.Desconecte la alimentación de la impresora.
• 2.Bascule la palanca de apertura de la tapa hacia arriba y abra la tapa del papel.
• 3.Retire el papel atascado incluido cualquier residuo del mismo. (Retire también el rollo de papel que haya en el portarrollo).
• 4.Vuelva a colocar el rollo de papel y cierre la tapa del papel.
• 5.Conecte la alimentación.

PRECAUCIÓN

• Al abrir la tapa del papel tenga cuidado de no tocar la entrada de la hoja de la cizalla automática.
• El cabezal de impresión está muy caliente justamente después de imprimir. Tenga cuidado de no tocarlo con las manos.
• No toque el cabezal de impresión directamente con las manos o con un objeto metálico.

Consulte PRECAUCIONES PARA EL MANEJO DE LA IMPRESORA

Autotest

Puede utilizar el autotest para comprobar problemas de la impresora.

Realización de una operación de autotest

• 1.Mientras se carga papel, mantenga pulsado el botón FEED y encienda la impresora.
• 2.Mantenga pulsado el botón FEED durante un segundo aproximadamente hasta que suena el zumbador. Suelte el botón para iniciar el autotest. La impresora imprime el nombre de modelo, la versión, la configuración de los interruptores de memoria y la lista de fuentes incorporadas.

• 1.Nombre de modelo de la impresora
• 2.Versión de firmware
• 3.Ajustes de la interfaz
• 4.Tamaño del búfer
• 5.Ajustes de los interruptores de memoria

Impresión de volcado hexadecimal

Los datos recibidos se imprimen en hexadecimal. Si se produjeran problemas como la pérdida o la duplicación de datos, etc., con esta función podrá verificar si la impresora está recibiendo los datos correctamente.

Cómo realizar la impresión de volcado hexadecimal

• 1.Coloque el papel.
• 2.Con la tapa del papel abierta, mantenga pulsado el botón FEED mientras enciende la impresora. Mantenga la pulsación del botón FEED mientras comienza a parpadear el POWER LED, y a continuación, cierre la tapa del papel.
• 3.La impresora imprimirá “HEX dump print mode” seguido de los datos recibidos impresos en números hexadecimales y algunos caracteres.

Cómo detener la impresión de volcado hexadecimal

Siga uno de estos pasos para detener la impresión.

• Pulse el botón FEED tres veces seguidas
• Desconecte la alimentación
• Reciba un comando de reinicialización a través de una interfaz

PRECAUCIÓN

• La impresora imprime “.” si no existen caracteres correspondientes a los datos.
• Durante la impresión de volcado hexadecimal no funciona ningún comando.
• Si los datos de impresión no ocupan una línea completa, pulse el botón FEED para hacer avanzar el papel.

Ejemplo de impresión

HEX dump print mode

Indicaciones de error

• Papel agotado
  Cuando se agota el papel, el ERROR LED se ilumina y suena el zumbador. Coloque un rollo de papel nuevo. Es posible que el zumbador no suene en función del ajuste de los interruptores de memoria.
• Tapa abierta
  Si se abre la tapa, se enciende el LED de ERROR.
  También puede sonar el zumbador en función del ajuste del interruptor de memoria.
  No abra la tapa mientras se está imprimiendo. Si se abre la tapa accidentalmente, parpadea el ERROR LED. Compruebe el papel, tire de él recto hacia fuera de la impresora un par de centímetros y cierre la tapa. La impresión se reanuda. Se debe enviar un comando para reiniciar la impresora según la configuración de los interruptores de memoria.
• Error de cizalla
  Cuando se detiene la cizalla automática debido a atascos de papel, etc., el ERROR LED parpadea. Elimine la causa y pulse la tecla FEED. Si la cizalla automática sigue sin moverse y la tapa del papel no se abre, consulte “Subsanar un error de cizalla”.
Consulte Subsanar un error de cizalla
• Cabezal de impresión caliente
  La impresión densa, la impresión de negro intenso y la impresión continua en un entorno de temperatura elevada incrementa la temperatura del cabezal de impresión. Si el cabezal de impresión excede una cierta temperatura, la impresora deja de imprimir y espera hasta que la temperatura del cabezal de impresión disminuye. El ERROR LED parpadea durante este tiempo. Una vez que ha disminuido la temperatura, la impresión se reanuda automáticamente.

La pantalla de estado para varios mensajes se muestra a continuación.

Estado	POWER LED (verde)	ERROR LED (rojo)	Sonido de zumbador *3
Papel agotado	Iluminado	Iluminado	Sí
Tapa del papel abierta *1.	Iluminado	Iluminado	No
Tapa del papel abierta *2.	Iluminado		Sí
Error de cizalla	Iluminado		Sí
Error de la memoria		-	No
Cabezal de impresión caliente	Iluminado		Sí
Error de tensión baja	Iluminado		No
Error de tensión alta	Iluminado		No
Error de sistema	Iluminado		No
Espera de ejecución de macro	Iluminado		No

Notas

*1: Se indica cuando la tapa del papel está abierta durante el modo de espera.

*2: Se indica cuando la tapa del papel está abierta durante la alimentación de papel o la impresión.

*3: El zumbador suena cuando MSW5-1 (ajuste del zumbador) está habilitado. No obstante, la condición en la que suena el zumbador varía según los ajustes de MSW5-1 y MSW10-6.

Atascos de papel

Procure que no se obstruya la salida de papel y se produzcan atascos alrededor de la salida al imprimir.
Si el papel no puede salir de la impresora, puede enrollarse en el rodillo dentro de la impresora y provocar un error.
Si el papel se enrolla alrededor del rodillo, abra la tapa del papel y con cuidado tire del papel para sacarlo.

Precauciones al realizar impresiones en las que cambia la velocidad de impresión

Cuando se realiza una impresión en la que cambia la velocidad de impresión, se pueden imprimir líneas en blanco o el papel puede no alimentarse en función de las condiciones de impresión. Para evitar estos problemas, cambie los siguientes ajustes de los interruptores de memoria.

• 1.Habilite MSW2-3 (guardar en búfer).
• 2.Aumente la velocidad en baudios de MSW7-1 (velocidad en baudios serie).
• 3.Cambie el MSW10-2 (velocidad de impresión) a un nivel inferior.

PRECAUCIÓN

• Dependiendo de la velocidad de transmisión de la interfaz serie, la temperatura ambiente, el volumen de datos de impresión y otros factores, el hecho de cambiar los ajustes puede no eliminar los problemas.

Vistas externas y dimensiones

(Unidad: mm)

Papel de Impresión

Utilice el papel que se muestra en la tabla siguiente o papel de calidad equivalente.

Tipo de papel	Nombre del producto
Papel térmico en rollo recomendado	Nippon Paper TP50KR-2Y, TP50KJ-R, TF50KS-E2D Oji Paper PD150R, PD160R, PD160R-63 Mitsubishi Paper Mills HP220AB-1, F230AA, P220AB Koehler KT48-FA

(Unidad: mm)

Grosor del papel (μm)	53 a 85
Diámetro interno del tubo central d (mm)	ø12
Diámetro externo del tubo central D (mm)	ø18

PRECAUCIÓN

• Utilice papel térmico que haya sido enrollado de la siguiente forma:
• Sin arrugar, apretado firmemente al tubo central.
• Sin doblar.
• Sin pegar al tubo central.
• Enrollado con la cara de impresión hacia fuera.

Ajuste manual de los interruptores de memoria

Los interruptores de memoria se utilizan para configurar distintos parámetros de la impresora. Los interruptores de memoria se pueden configurar manualmente o mediante comandos. En esta sección se explica cómo realizar la configuración manual.
Para obtener información sobre cómo configurar los interruptores de memoria mediante comandos, consulte la Referencia de comandos.

Modo de configuración individual

Ajuste los interruptores de memoria uno a uno.
Configure los ajustes mientras confirma la función del interruptor de memoria y los ajustes del informe impreso.

• 1.Coloque el papel.
• 2.Con papel cargado, mantenga pulsado el botón FEED mientras enciende la impresora.
• 3.Pulse el botón FEED dos veces y cierre la tapa del papel.
• La impresora entra en el modo de configuración individual de los interruptores de memoria.
• La impresora imprime “Memory SW (1)” y el ajuste actual, 0 (off) o 1 (on).
• (La configuración actual de los interruptores 7 al 13 no se imprime).

• 4.Pulse el botón FEED.
• Cada pulsación del botón FEED va pasando a través de la lista de interruptores de memoria en el orden siguiente: “Memory SW (1)” > “Memory SW (2)” > ...“Memory SW (11)” o “Memory SW (13)” > “Save To Memory” > “Memory SW (1)”.
• Pulse el botón FEED hasta que se imprima el número del interruptor de memoria que desee modificar.
• 5.Pulse el botón FEED durante al menos dos segundos.
• Cada vez que se pulsa el botón FEED durante al menos dos segundos, se imprime un ajuste del interruptor de memoria a lo largo del ciclo.
• Pulse el botón FEED durante al menos dos segundos para avanzar por la lista hasta que se imprima la función del interruptor de memoria que desee modificar.

• 6.Pulse el botón FEED.
• Se imprime un ajuste cada vez que se pulsa el botón FEED en orden a lo largo del ciclo.
• Cuando se imprime la configuración actual, se ilumina el piloto COVER LED.
• Pulse el botón FEED hasta que se imprima el ajuste deseado.
• 7.Pulse el botón FEED durante al menos dos segundos.
• Los ajustes seleccionados quedan ajustados.
• Se imprimen los ajustes y la función del interruptor de memoria siguiente.
• 8.Repita los pasos 5 al 7 para modificar diversas funciones del número de interruptor de memoria actual.
• 9.Abra la tapa del papel y ciérrela.
• Se imprimen los ajustes modificados del interruptor de memoria.
• 10.Repita los pasos 4 al 9 para modificar las funciones de otro número de interruptor de memoria.
• 11.Pulse el botón FEED hasta que se imprima “Save To Memory”.
• 12.Pulse el botón FEED durante al menos dos segundos.
• Se guardan los ajustes modificados de los interruptores de memoria y se imprime una lista de dichos ajustes.
• Una vez finalizada la impresión, la impresora sale del modo de configuración individual.

Inicialización de los interruptores de memoria

Recupere la configuración de fábrica de todos los interruptores de memoria.

• 1.Realice los pasos 1 al 3 del procedimiento para entrar en el modo de configuración individual.
• 2.Pulse el botón FEED hasta que se imprima “Save To Memory”.
• 3.Abra la tapa del papel.
• 4.Pulse el botón FEED durante al menos dos segundos.
• Todos los interruptores de memoria recuperan su configuración de fábrica.
• 5.Cierre la tapa del papel.

En la siguiente tabla se muestra la función de cada interruptor de memoria. (Los valores sombreados son ajustes de fábrica).

N.º de interruptor	Función	OFF	ON
MSW1-1	Power ON Info	Valid	Not Send
MSW1-2	Buffer Size	4K bytes	45 bytes
MSW1-3	Busy Condition	Full/Err	Full
MSW1-4	Receive Error	Print“?”	No Print
MSW1-5	CR Mode	Ignored	LF
MSW1-6	Reserved	Fixed	—
MSW1-7	DSR Signal	Invalid	Valid
MSW1-8	Reserved	Fixed	—
MSW2-1	Reserved	—	Fixed
MSW2-2	Auto Cutter	Invalid	Valid
MSW2-3	Spool Print	Invalid	Valid
MSW2-4	Full Col Print	LineFeed	WaitData
MSW2-5	Resume aft PE	Next	Top
MSW2-6	Reserved	Fixed	—
MSW2-7	Reserved	Fixed	—
MSW2-8	Reserved	Fixed	—
MSW3-1	Resume Cttr Err	Valid	Invalid
MSW3-2	Reserved	Fixed	—
MSW3-3	Reserved	Fixed	—
MSW3-4	Reserved	Fixed	—
MSW3-5	Reserved	Fixed	—
MSW3-6	Reserved	Fixed	—
MSW3-7	CBM1000 Mode	Invalid	Valid
MSW3-8	Resume Open Err	Close	Command
MSW4-1	Reserved	Fixed	—
MSW4-2	Reserved	Fixed	—
MSW4-3	Feed&Cut at TOF	Invalid	Valid
MSW4-4	Reserved	Fixed	—
MSW4-5	Reserved	Fixed	—
MSW4-6	Reserved	Fixed	—
MSW4-7	Reserved	Fixed	—
MSW4-8	Partial Only	Invalid	Valid
MSW5-1	Buzzer	Valid	Invalid
MSW5-2	Line Pitch	1/360	1/406
MSW5-3	USB Mode	Virtual COM	Printer Class
MSW5-4	Reserved	Fixed	—
MSW5-5	Reserved	Fixed	—
MSW5-6	Reserved	Fixed	—
MSW5-7	Reserved	Fixed	—
MSW5-8	Reserved	Fixed	—
MSW6-1	Act. For Driver	Invalid	Valid
MSW6-2	Character Space	Invalid	Valid
MSW6-3	USB Power Save Mode	Invalid	Valid
MSW6-4	Reserved	Fixed	—
MSW6-5	Reserved	Fixed	—
MSW6-6	Reserved	Fixed	—
MSW6-7	Reserved	Fixed	—
MSW6-8	Power ON trigger	Power switch ON	AC power input

N.º de interruptor	Función	Initial setting	Setting value
MSW7-1	Baud Rate	9600 bps	1200 bps, 2400 bps, 4800 bps, 9600 bps, 19200 bps, 38400 bps, 57600 bps, 115200 bps
MSW7-2	Data Length	8bits	7bits, 8bits
MSW7-3	Stop Bit	1bit	1bit, 2bits
MSW7-4	Parity	NONE	NONE, ODD, EVEN
MSW7-5	Flow Control	DTR/DSR	DTR/DSR, XON/XOFF
MSW7-6	DMA Control	Valid	Valid, Invalid
MSW7-7	VCom Protocol	PC Setting	PC Setting, DTR/DSR, XON/XOFF
MSW8-1	Print Width	576 dots	576 dots, 546 dots, 512 dots, 420 dots, 390 dots, 384 dots, 360 dots
MSW8-3	Top Margin	11mm	3mm, 4mm, 5mm, 6mm, 7mm, 8mm, 9mm, 10mm, 11mm
MSW8-4	Line Gap Reduce	Invalid	Invalid, 3/4, 2/3, 1/2, 1/3, 1/4, 1/5, ALL
MSW8-5	Reduced Char V/H	100% / 100%	100% / 100%, 75% / 100%, 50% / 100%, 100% / 75%, 75% / 75%, 50% / 75%
MSW8-6	Auto Side Shift	Invalid	Invalid, 1 dot, 2 dots, 3 dots, 4 dots, 5 dots, 6 dots, 7 dots
MSW8-7	Liner Free Mode	Invalid	Disabled, 1 h, 6 h, 12 h, 18 h, 24 h, 5 m, 10 m 15 m, 20 m, 30 m
MSW9-1	Code Page	PC437	Katakana, PC 437, PC 737, PC 850, PC 852, PC 857, PC 858, PC 860, PC 862, PC 863, PC 864, PC 865, PC 866, WPC1251, WPC1252, WPC1253, WPC1255, WPC1258, Space page, ThaiCode11 1Pass, ThaiCode11 3Pass, ThaiCode18 1Pass, ThaiCode18 3Pass, TCVN-3
MSW9-2	Int’Char Set	USA	USA, France, Germany, England, Denmark, Sweden, Italy, Spain, Japan, Norway, Denmark 2, Spain 2, Latin America, Korea, Croatia, China, Vietnam
MSW9-4	Kanji code	Invalid	Disabled, JIS (Japan), SJIS: CP932 (Japan), SJIS: X0213 (Japan), GB18030 (China), KS Hangul (South Korea), EUC Hangul (South Korea), BIG5 (Taiwan)
MSW10-1	Print Density	100 %	70 %, 75 %, 80 %, 85 %, 90 %, 95 %, 100 %, 105 %, 110 %, 115 %, 120 %, 125 %, 130 %, 135 %, 140 %
MSW10-2	Print Speed	Level 9	Level 1, Level 2, Level 3, Level 4, Level 5, Level 6, Level 7, Level 8, Level 9
MSW10-4	Old Command	Invalid	Invalid, CBM1, CBM2
MSW10-5	Buzzer Event	Not By C. Open	All Event/Error, Not by C.Open, Not by C.Open/PE
MSW10-6	Buzzer Sound	Tone 2	Tone 1, Tone 2, Tone 3, Tone 4
