라인 서멀 프린터

모델 CL-E321/CL-E331/CL-E321EX/CL-E331EX
사용 설명서
일반적인 주의 사항
  • 본 제품을 사용하시기 전에 설명서를 읽어 주십시오. 설명서를 다 읽은 후에는 필요 시에 참고할 수 있도록 안전하고 가까운 곳에 보관하십시오.
  • 설명서의 내용은 사전 고지 없이 변경될 수 있습니다.
  • 당사의 사전 동의 없이 설명서의 일부 또는 전부를 복제하거나 전재하는 행위는 엄격히 금합니다.
  • 설명서의 누락, 오류, 오자 등의 여부와 관계없이 당사는 기기 조작에 의한 결과에 대해 어떠한 책임도 지지 않습니다.
  • 당사는 설명서에 지정되지 않은 선택 사항 제품 및 소모품 사용으로 인해 발생하는 문제에 대해 어떠한 책임도 지지 않습니다.
  • 설명서에 명시된 부분 외에는 정비, 분해 또는 수리하지 마십시오.
  • 당사는 잘못된 프린터 사용과 부적합한 환경으로 인해 발생하는 손상에 대해 어떠한 책임도 지지 않습니다.
  • 기본적으로 기기에서 데이터는 일시적으로 사용되며 장기간 또는 영구 저장되지 않습니다. 당사는 고장, 수리, 테스트 또는 기타 문제로 인해 데이터가 손상되어 발생한 손해 또는 이익 손실에 대해서 어떠한 책임도 지지 않습니다.
  • 설명서 내용 누락, 오류를 발견하거나 질문이 있는 경우, Citizen Systems 제품 판매점에 문의하여 주십시오.
Made for Apple 배지를 사용한다는 것은 액세서리가 배지에 표시된 Apple 제품에 특별히 연결할 수 있도록 설계되었으며 개발자가 Apple 성능 기준에 충족한다고 인증한 것을 의미합니다.
Apple은 이 장치의 작동 또는 안전 및 규제 기준 준수에 대해 책임을 지지 않습니다.
이 액세서리를 Apple 제품과 함께 사용하면 무선 성능에 영향을 미칠 수 있습니다.
  • Apple, Apple TV, Apple Watch, iPad, iPad Air, iPad Pro, iPhone, and Lightning are trademarks of Apple Inc., registered in the U.S. and other countries. tvOS is a trademark of Apple Inc. The trademark "iPhone" is used in Japan with a license from Aiphone K.K.
  • CITIZEN은 Citizen Watch Co., Ltd.의 등록 상표입니다.
  • QR 코드는 DENSO WAVE INCORPORATED의 등록 상표입니다.
  • 이더넷은 Fuji Xerox Corporation의 등록 상표입니다.
  • Bluetooth®는 Bluetooth-SIG Inc.의 등록 상표입니다.
  • Android는 미국 및/또는 기타 국가에서 Google Inc의 등록 상표입니다.
  • Datamax® 는 Honeywell International Inc. 의 등록 상표입니다 .
  • Maxi Code는 UPS의 등록 상표입니다.
  • Zebra®, Eltron®, ZPL2™ 및 EPL2™은 미국 ZIH Corp.의 등록 상표입니다.
  • PDF417은 Motorola, Inc.의 미국 및 기타 국가에서 상표 또는 등록 상표입니다.
  • TrueType™는 Apple Inc.의 상표입니다.
  • BarTender는 SEAGULL SCIENTIFIC, INC의 등록 상표입니다.
  • 기타 모든 상표는 각 소유자의 자산입니다.
  • Citizen Systems는 상기 상표를 관련 소유자의 라이선스에 따라 사용합니다.
Copyright© CITIZEN SYSTEMS JAPAN CO., LTD. 2020
안전 지침...반드시 준수해야 합니다.
본 제품을 처음 사용하기 전에 안전을 위한 주의 사항을 잘 읽어주십시오. 부적절하게 취급하면 사고(화재, 감전 또는 부상)가 발생할 수 있습니다.
사용자 및 제삼자의 부상 또는 재산 손해를 방지하기 위해 설명서에 엄격히 준수해야 하는 중요 사항을 특별한 경고 기호로 표시하였습니다.
  • 설명서를 읽은 후에는 나중에 참고할 수 있도록 안전하고 쉽게 찾을 수 있는 장소에 보관하십시오.
  • 본 설명서에 기재된 설명 중에는 일부 프린터 모델에 해당하지 않는 내용이 있습니다.
다음은 각 경고 기호가 가리키는 지침을 제대로 준수하지 않고 프린터를 잘못 사용할 경우에 발생할 수 있는 위험성 및 손해 정도에 대한 설명입니다. 아래 정보를 주의 깊게 읽어 주십시오.
경고
  • 이 기호의 안전 지침을 준수하지 않으면 사망 또는 중상을 입을 수 있습니다.
주의
  • 이 기호의 안전 지침을 준수하지 않으면 부상 또는 자산 손해가 입을 수 있습니다.
이 기호는 중요 항목에 대하여 사용자의 주의를 환기하기 위한 표시입니다.
경고
경고
  • 다음과 같은 행위는 기기의 파손 또는 고장, 과열, 발연, 화재, 감전의 원인이 되므로 절대 삼가시기 바랍니다. 기기가 손상되거나 고장 난 경우, 전원을 끄고 전기 콘센트에서 전원 플러그를 분리한 후 구입처에 문의하십시오.
    • 기기를 밟거나 떨어뜨리거나 치는 등 무리한 힘이나 충격을 가하지 마십시오.
    • 기기를 환기가 잘 안 되는 곳에 두거나 프린터 환기구를 가리지 마십시오.
    • 실험실 등과 같은 화학반응이 일어나는 곳이나 공기에 염분 및 유독 가스가 섞여 있는 곳에서는 사용하지 마십시오.
    • 지정된 전원 전압 및 주파수(100~240 V 및 50/60 Hz) 환경에서 기기를 사용하십시오.
    • 전원 코드 또는 인터페이스 케이블은 케이블 부분을 잡고 연결하거나 분리해서는 안 됩니다. 케이블 선이 팽팽하게 당겨져 있는 상태로 기기를 당기거나 운반하지 마십시오.
    • 클립이나 압정과 같은 작은 물건을 기기 안에 떨어뜨리거나 넣지 마십시오.
    • 콘센트 한 개에 너무 많은 전원 코드를 연결하지 마십시오.
    • 기기에 차, 커피, 주스 등의 음료수를 흘리지 마십시오. 기기에 살충제를 뿌리지 마십시오. 기기에 액체류를 흘린 경우에는 전원을 끄고 전원 코드를 콘센트에서 뺀 후 판매점에 연락하십시오.
    • 기기를 분해하거나 개조하지 마십시오.
    • 지정되지 않은 AC 어댑터를 사용하지 마십시오.
    • 동봉된 전원 코드만 사용하십시오. 동봉된 전원 코드를 다른 기기에 사용하지 마십시오.
    • 변형되거나 손상된 전원 코드를 사용하지 마십시오.
    • 전원 코드를 함부로 가공하지 마십시오.
    • 상단 커버가 열린 상태에서 인쇄하지 마십시오. 리본에 머리카락이나 옷이 말려 들어가 다칠 위험이 있습니다.
  • 전원 코드가 손상되거나 피복이 벗겨져 전선이 노출된 경우 누전, 오작동 또는 감전의 원인이 됩니다. 전원 코드가 손상된 경우 판매점에 문의하십시오.
    • 전원 플러그 주위에 물건을 올려놓지 마십시오.
프린터 취급 시 주의 사항
주의

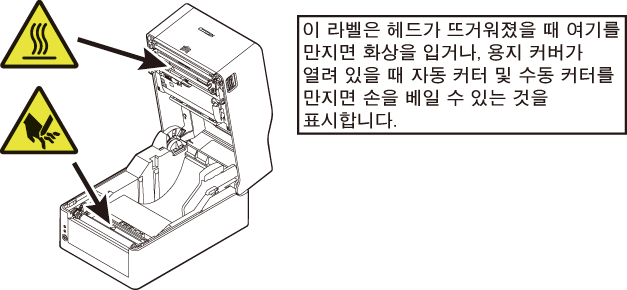

  • 주의 라벨은 다음 그림에 표시된 위치에 부착되어 있습니다. 프린터를 사용하시기 전에 취급 시 주의 사항을 읽어주십시오.
주의
  • 인쇄 중 또는 인쇄 직후에는 감열 헤드를 만지지 마십시오. 이 부분은 뜨거워져 화상을 입을 수 있습니다.
  • 기기를 떨어뜨리거나 기기 안에 클립 또는 핀 등과 같은 작은 물건을 넣지 마십시오. 고장의 원인이 될 수 있습니다.
  • 기기 이동 또는 운반 시에는 세심한 주의가 필요합니다. 기기가 떨어지면 상처를 입거나 물건이 손상될 수 있습니다.
  • 커버를 여는 경우에는 프린터 커버를 끝까지 열어 주십시오. 그렇지 않으면 프린터 커버가 불시에 닫혀 상처를 입을 수 있습니다.
  • 프린터 커버가 열려 있을 때는 주의를 기울여 주십시오. 모서리 부분에 접촉하여 상처를 입을 수 있습니다.
  • 프린터가 인쇄 중일 때는 프린터 커버를 열지 마십시오.
  • 상단 커버가 열린 상태에서 인쇄하지 마십시오. 리본을 만지거나 이물질이 들어가면 고장의 원인이 됩니다.
  • 시너, 트리클로로에틸렌, 벤젠, 케톤계 용제 또는 화학약품을 묻힌 청소용 천 등으로 프린터 케이스의 표면을 청소하지 마십시오.
  • 기기를 기름, 쇳가루, 폐기물 및 먼지가 많은 장소에서 사용하지 마십시오.
  • 기기에 액체를 흘리거나 살충제를 뿌리지 마십시오.
  • 기기를 밟거나 떨어뜨리거나 치는 등 무리한 힘이나 충격을 가하지 마십시오.
  • 조작 패널을 올바르게 사용하십시오. 버튼을 함부로 누르면 오작동 및 고장의 원인이 될 수 있습니다. 펜과 같이 끝이 예리한 물건을 사용해 조작 패널을 조작하지 마십시오.
  • 사용 중 문제가 발생하면 즉시 기기를 정지시키고 콘센트에서 전원 플러그를 분리하십시오.
  • 기기에 문제가 발생하더라도 수리하기 위해 분해하지 마십시오. 수리에 대해서는 반드시 판매점에 문의하십시오.
  • 자동 커터에는 용지 배출구 주위에 내부 커터날이 있습니다. 그러므로 프린터 작동 중에는 물론 비작동 시에도 절대 손을 넣지 마십시오.
  • 정전기로 인해 서멀 헤드가 파손될 우려가 있습니다. 정전기가 발생하지 않도록 사전조치를 취하고, 서멀 헤드 발열체와 커넥터 단자를 손으로 직접 만지지 않도록 주의하십시오.
  • 플래턴이 더러우면 정확한 위치에서 인쇄하거나 자를 수 없으므로 정기적으로 청소하십시오.
프린터 설치 시 주의 사항
주의
  • 과도한 열기 및 습기, 직사광선, 히터 주변, 극단적으로 높거나 낮은 온도, 습도가 높거나 먼지가 많은 환경에서는 기기를 사용하거나 보관하지 마십시오.
  • 실험실 등과 같이 화학반응이 일어나는 환경에서는 기기를 사용하지 마십시오.
  • 염분 및 유독 가스가 포함된 공기에 노출되는 환경에서는 기기를 사용하지 마십시오.
  • 환기가 잘 되는 장소에 프린터를 수평으로 놓아 주십시오. (통풍구가 벽 등에 가려지지 않도록 주의하여 놓아 주십시오.)
  • 기기 위에 물건을 올려놓지 마십시오.
  • 라디오 또는 텔레비전 주변에서 사용하거나 같은 콘센트를 연결하여 사용하면 수신 간섭의 원인이 되는 경우가 있으므로 주의하십시오.
  • 지정된 전원 전압 및 주파수 환경에서 기기를 사용하십시오.
  • 동봉된 전원 코드만 사용하십시오. 동봉된 전원 코드를 다른 기기에 사용하지 마십시오.
  • 전원 코드 위에 물건을 올려놓거나 밟지 마십시오.
  • 전원 코드 또는 인터페이스 케이블 잡아당겨 프린터를 끌거나 운반하지 마십시오.
  • 콘센트 한 개에 너무 많은 전원 코드를 연결하지 마십시오.
  • 전원 코드를 다발 형태로 묶지 마십시오.
  • 전원 코드를 전기 콘센트에서 연결/분리할 때는 전원 플러그 부분을 잡으십시오.
  • 커넥터를 올바르게 연결하여 주십시오. 특히, 극성이 반대로 연결되면 내부 부품이 파손될 수 있습니다.
  • 인터페이스 케이블을 연결 또는 분리하기 전에는 반드시 전원 스위치를 꺼주십시오.
  • 신호 케이블을 연장하거나 소음이 발생하는 장치에 연결하지 마십시오. 연장이 필요한 경우 신호라인에 차폐형 이중 나선 케이블을 사용하고 신호 무결성을 보장하는 데 필요한 다른 단계를 수행하십시오.
  • 기기를 콘센트 가까이에 설치하여 필요한 경우 콘센트에서 전원 플러그를 분리하여 쉽게 전원을 차단할 수 있도록 하십시오.
  • 접지 단자 나사가 있는 전기 콘센트를 사용하십시오. 접지 단자가 없는 콘센트를 사용하면 정전기로 인해 상처를 입을 수 있습니다.
  • 진동이 있는 장소나 불안정한 장소에 설치하지 말아 주십시오.
일반 개요
당사 CITIZEN SYSTEMS의 라인 서멀 프린터 CL-E321/ CL-E331/ CL-E321EX/ CL-E331EX를 구입해 주셔서 대단히 감사합니다.
이 제품은 라벨, 태그, 티켓 등 다양한 용도로 사용할 수 있도록 개발되었으며, 감열 및 열전사 방식을 사용하는 라인 서멀 프린터입니다.

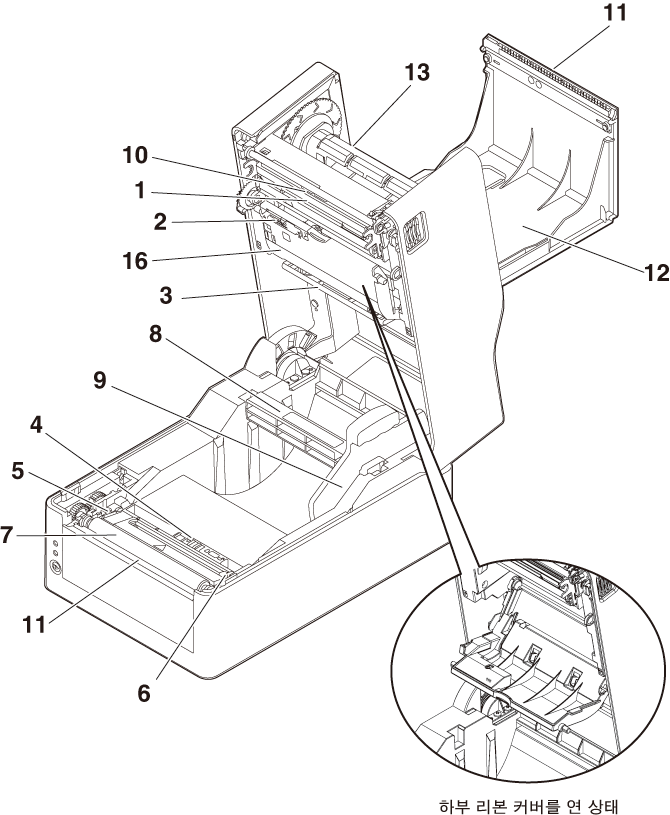

각 부의 명칭과 기능
설정
전용 유틸리티를 사용한 프린터 설정 구성

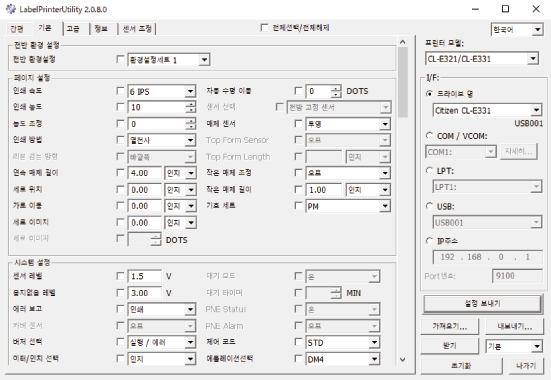

LabelPrinterUtility 구성 응용 프로그램을 사용하여 프린터 설정을 변경합니다.
LabelPrinterUtility 획득 및 사용에 대한 자세한 내용은 다음 부문을 참조하십시오.
LabelPrinterUtility 다운로드 참조
LabelPrinterUtility 사용하기 참조

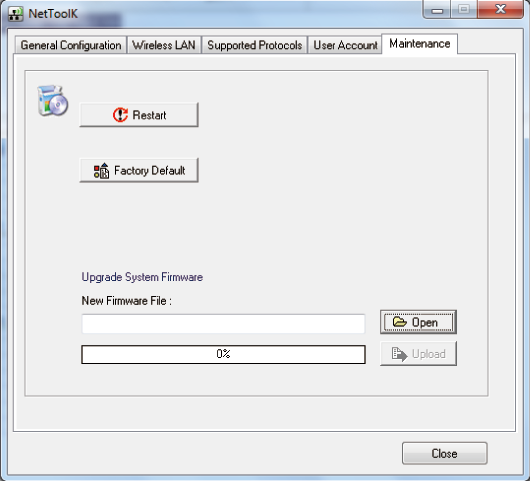

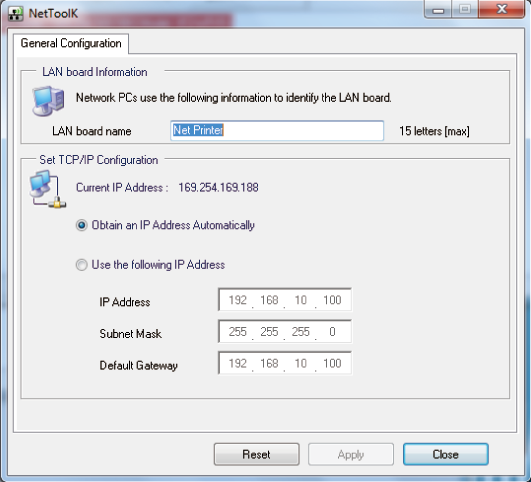

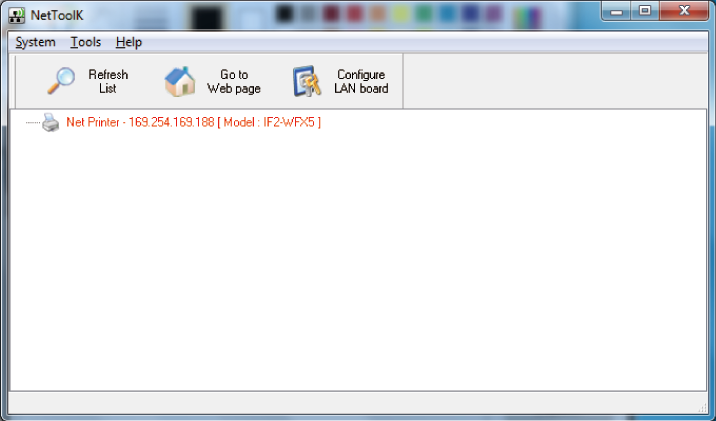

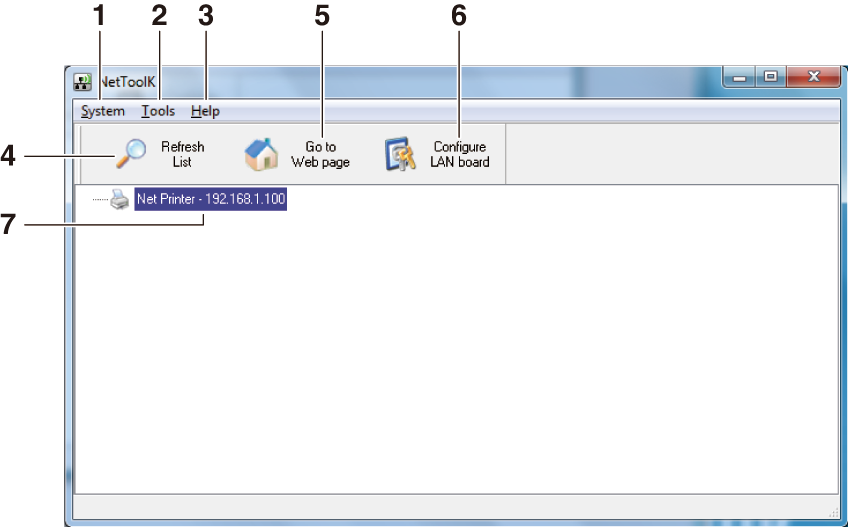

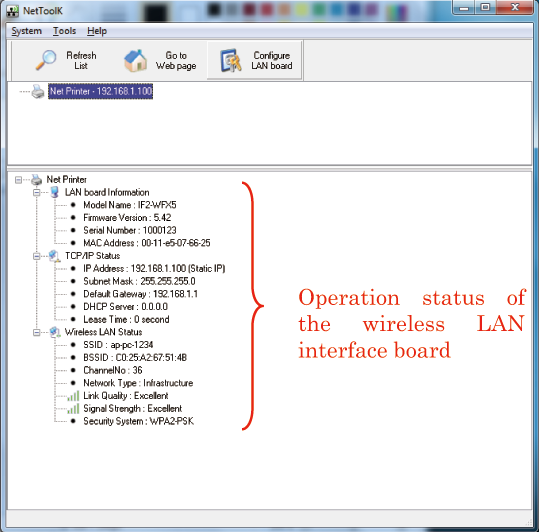

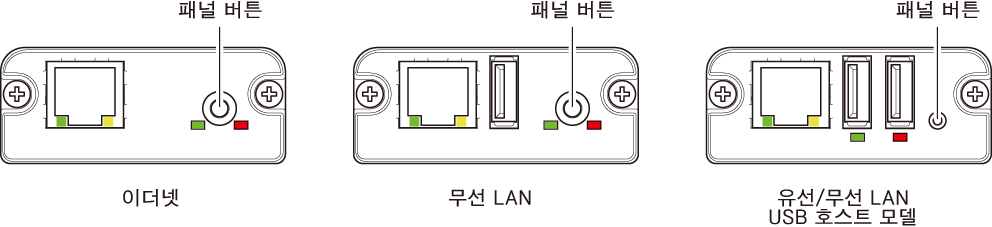

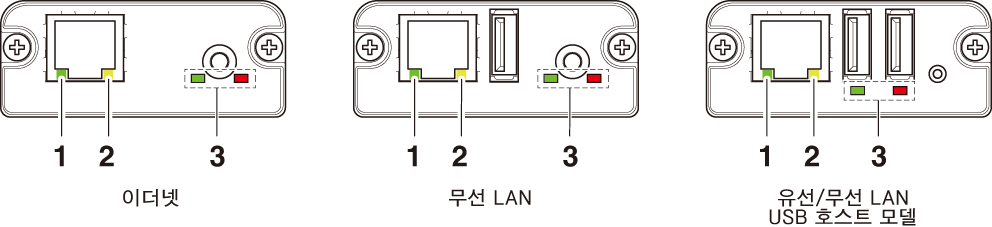

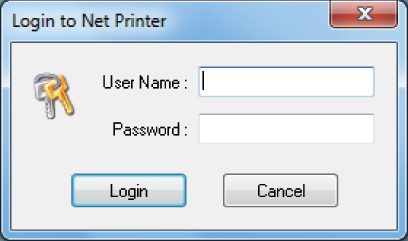

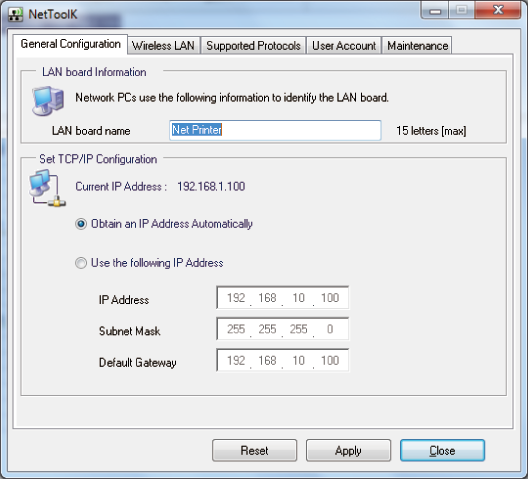

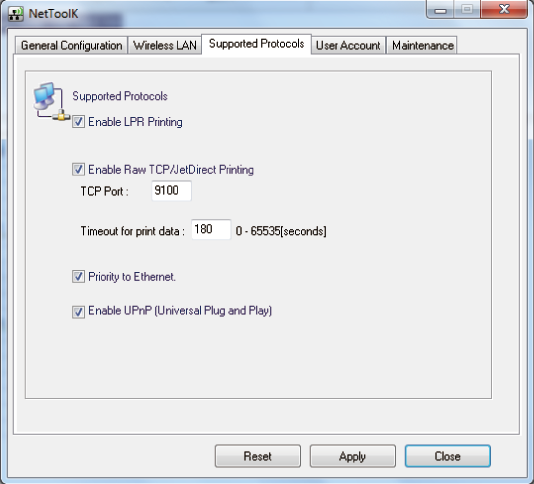

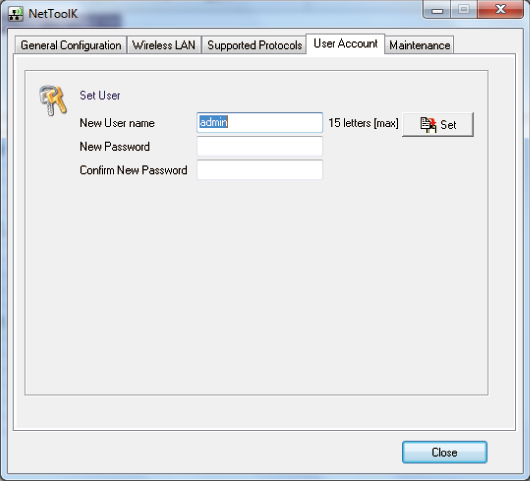

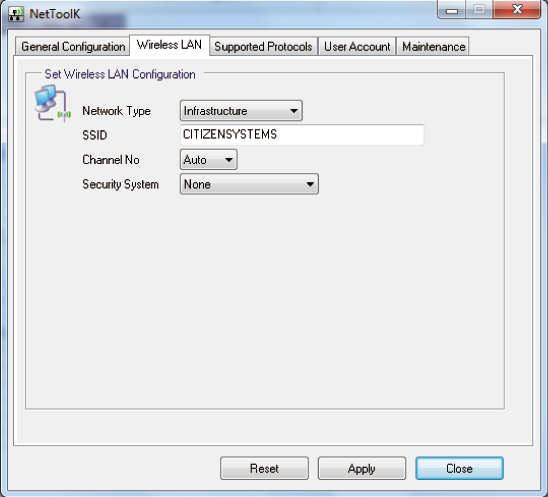

유틸리티 소프트웨어를 사용하여 유선 LAN 네트워크 설정 구성
Windows에서 실행하는 유틸리티 소프트웨어를 사용하여 유선 LAN 인터페이스 보드의 설정을 확인하고 변경할 수 있습니다.
유틸리티 소프트웨어에는 CL-E321/CL-E331와 사용할 수 있는 CITIZEN Network Seeker, CL-E321EX/CL-E331EX와 사용할 수있는 NetToolK가 포함되어 있습니다.

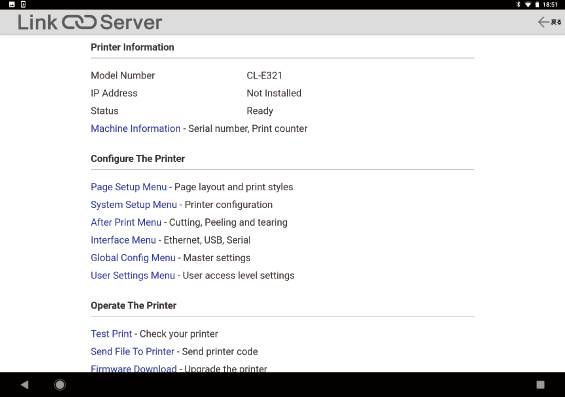

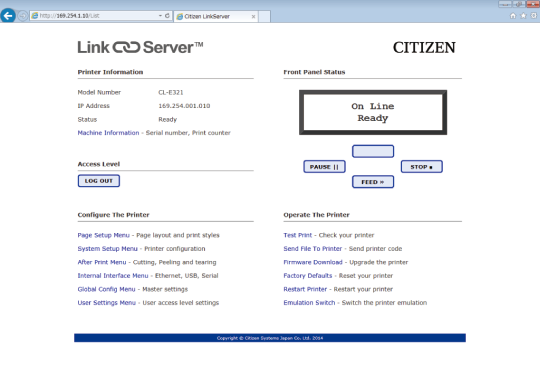

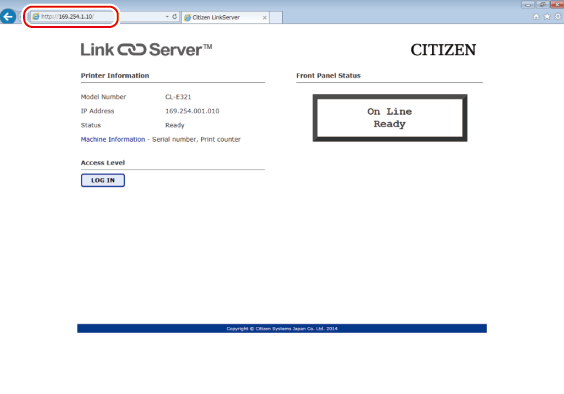

LinkServer를 사용한 프린터 설정 구성

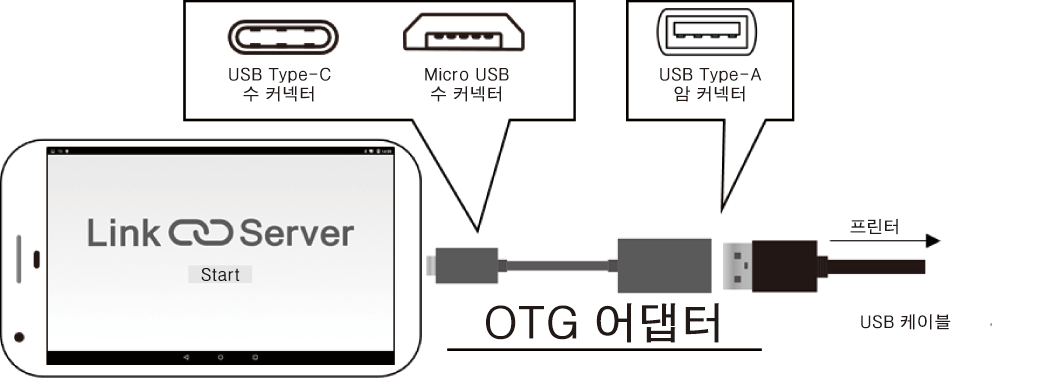

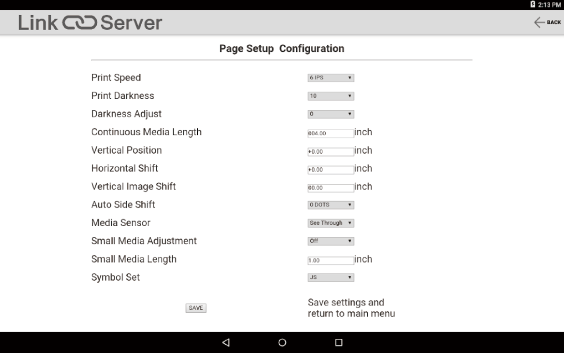

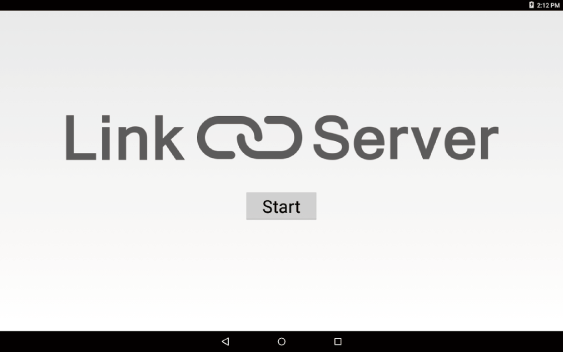

CL-E321/CL-E331에 탑재된 LinkServer 기능을 사용하여 웹 브라우저 또는 Android 앱에서 프린터 및 네트워크 설정을 구성할 수 있습니다.
메모
  • Android의 경우는 앱 다운로드와 USB 케이블을 사용자가 직접 준비하십시오.
Android 앱은 Google Play에서 다운로드할 수 있습니다.
https://play.google.com/store/apps/details?id=com.citizen.app.linkserver
조작 패널을 사용한 프린터 구성
프린터 작동 모드를 특수 모드로 변경한 후, 조작 패널에서 다음과 같은 조작을 실행할 수 있습니다.

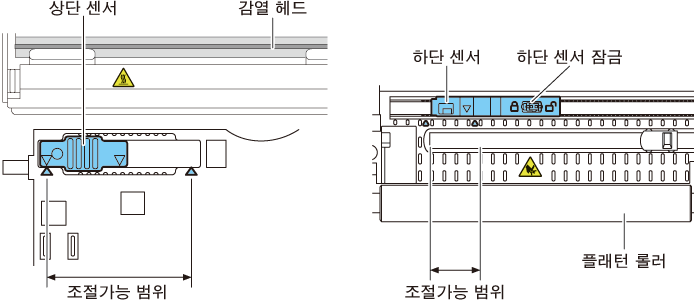

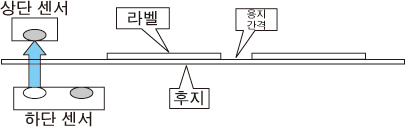

  • 용지 센서 조정

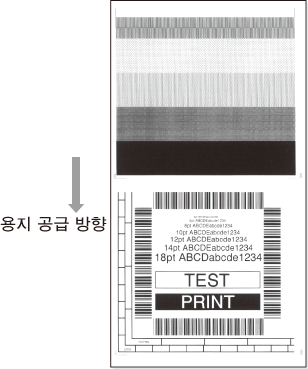

  • 테스트용 샘플 인쇄

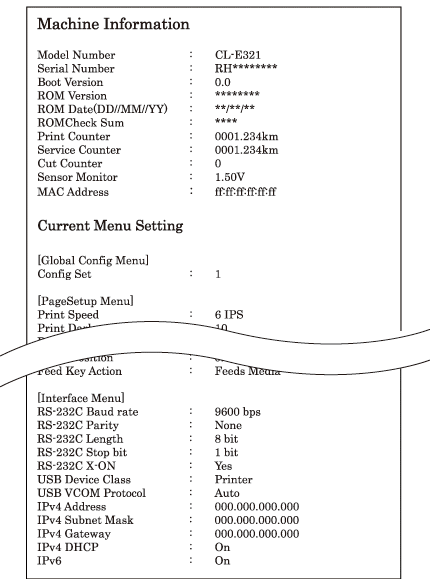

  • 설정 구성 인쇄
  • 에뮬레이션 모드 변경

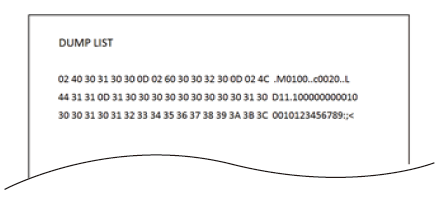

  • 헥사 덤프 모드
  • 프린터 초기화
    • 이 기종에는 타 기종의 [Menu Configuration Mode](메뉴 구성 모드)가 탑재되어 있지 않습니다.
  • 1.상단 커버가 닫힌 상태에서 FEED 키를 누르면서 프린터 전원을 켭니다.
  • 프린터가 특수 모드로 변경됩니다.
  • 짧은 버저음이 3회 울리고, 상태 LED가 녹색과 적색으로 교대로 깜박입니다.
  • 2.FEED 키를 눌러 원하는 작동 모드로 바꿉니다.
  • 모드 버저 상태 LED
    색상 간격
    특수 기능 모드 단음 3회 녹색 및 적색(교대) 빠르게 깜박임
    FEED 키 누름↓
    센서 조정 모드 단음 1회 녹색 깜박임
    FEED 키 누름↓
    테스트 인쇄 모드 단음 2회 녹색 빠르게 깜박임
    FEED 키 누름↓
    구성 인쇄 모드 단음 3회 황색 깜박임
    FEED 키 누름↓

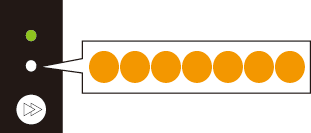

    에뮬레이션 전환 모드 단음 4회 적색 빠르게 깜박임
    FEED 키 누름↓
    헥사 덤프 모드 단음 5회 적색 깜박임
    FEED 키 누름↓
    초기화 모드 단음 6회 적색 빠르게 깜박임
    FEED 키 누름↓
    센서 조정 모드로 복귀합니다.
  • 3.원하는 작동 모드를 선택한 후 FEED 키를 3초 이상 길게 누릅니다.
  • 4.긴 버저음이 울리면 FEED 키에서 손을 뗍니다.
  • 프린터가 원하는 작동 모드로 설정됩니다.
  • 5.작동 모드 사용이 끝나면 FEED를 적어도 3초간 길게 눌러 일반 기동 모드로 복귀합니다.
  • 각 모드 구성이 완료되면 프린터를 다시 시작합니다.
  • ●특수 기능 모드로 전환한 후 작동 모드를 선택하지 않고 일반 기동 모드로 복귀하려면 FEED 키를 적어도 3초 이상 길게 누릅니다.
    긴 버저음이 울린 후 적어도 3초 이상 FEED 키를 길게 누르면, 짧은 버저음이 4회 울리고 프린터가 다시 시작됩니다.
    프린터가 다시 시작되고 일반 모드로 변경됩니다.
온라인 설정 모드
  • 1.프린터가 온라인 상태이며 데이터를 수신하지 않을 때 FEED 키를 적어도 3초 이상 길게 누릅니다.
  • 프린터가 온라인 구성 모드로 됩니다.
  • 짧은 버저음이 3회 울리고, 상태 LED가 녹색과 적색으로 교대로 깜박입니다.
  • 2.FEED 키를 눌러 용지 센서 모드를 선택합니다.
  • 용지 센서 모드 버저 상태 LED
    색상 간격
    라벨 감지 센서(투영식 센서) 모드 단음 1회 녹색 깜박임
    FEED 키 누름↓

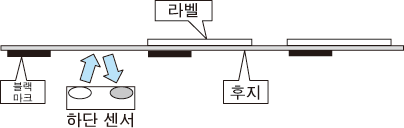

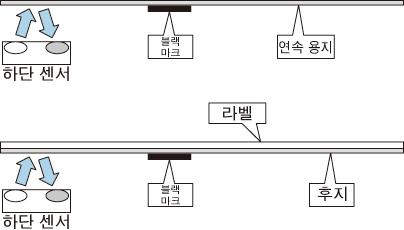

    블랙 마크 감지 센서(반사식 센서) 모드 단음 2회 녹색 빠르게 깜박임
    FEED 키 누름↓
    연속 매체 감지 센서(반사식 센서) 모드 단음 3회 황색 깜박임
    FEED 키 누름↓
    열전사 인쇄 모드 단음 4회 황색 빠르게 깜박임
    FEED 키 누름↓
    감열 인쇄 모드 단음 5회 적색 깜박임
    FEED 키 누름↓
    Bluetooth 연결 업데이트 모드* 단음 6회 적색 빠르게 깜박임
    FEED 키 누름↓
    Bluetooth 페어링 정보 모두 삭제 모드* 단음 7회 녹색 및 황색(교대) 빠르게 깜박임
    FEED 키 누름↓
    라벨 감지 센서(투영식 센서) 모드로 돌아갑니다.
    • Bluetooth 인터페이스 보드가 설치된 경우에만 해당
  • 3.FEED 키를 적어도 3초 이상 길게 누릅니다.
  • 4.긴 버저음이 울리면 FEED 키에서 손을 뗍니다.
  • 선택된 미디어 센서 모드가 설정됩니다.
프린터에 저장된 작업 삭제
프린터가 일시 정지 상태일 때 프린터 내부에 저장된 작업을 삭제할 수 있습니다.
  • 1.프린터가 인쇄 중이거나 데이터 수신 중일 때 FEED 키를 누릅니다.
  • 프린터가 일시 정지됩니다.
  • 2.FEED 키를 적어도 3초 이상 길게 누릅니다.
  • 짧은 버저음이 1회 울립니다.
  • 3.FEED 키에서 손을 뗍니다.
  • 하나의 작업이 삭제됩니다.
  • 또는 짧은 버저음이 2회 울릴 때까지 손가락을 떼지 않은 상태로 FEED 키를 적어도 3초 이상 길게 누릅니다.
  • 4.짧은 버저음이 2회 울리면 FEED 키에서 손을 뗍니다.
  • 모든 작업이 삭제됩니다.
커터 잠금 해제 모드
커터의 블레이드는 용지 걸림과 같은 이유로 인해 노출될 수 있습니다.
걸린 용지를 제거하고 전원을 껐다가 다시 켜도 문제가 해결되지 않으면 아래 단계에 따라 커터 잠금 해제 모드를 활성화하십시오.
  • 1.걸린 용지를 제거합니다.
  • 2.커버 열림 버튼(좌우)을 누른 상태에서 상단 커버를 엽니다.
  • 3.프린터가 온라인 상태이고 또한 데이터를 수신하고 있지 않음을 확인하십시오.
  • 4.절단 작업이 수행될 때까지 FEED 키를 계속 누릅니다.
  • FEED 키를 3초 이상 누르면 프린터를 온라인 구성 모드로 전환하고, 부저가 3번의 짧은 신호음을 내고 상태 LED가 녹색과 빨간색으로 번갈아 깜박입니다.
    이때, FEED 키를 놓지 않도록 주의하십시오.
    FEED 키를 5초 이상 누르고 있으면 부저가 4번 울리고, 1회 절단 작업이 수행됩니다.
    이 기능은 일체형 커터에서만 활성화됩니다.
유지보수
프린터 유지보수를 정기적으로 실행하여 프린터 상태가 항상 양호한지 확인하십시오.
주의
  • 프린터 청소 시에는 에틸알코올 외의 벤젠, 아세톤, 시너 등 다른 용제를 사용하지 마십시오. 다른 용제를 사용하면 프린터 표면이나 부품 등의 변형을 초래할 수 있습니다.
부록
Made for Apple 배지를 사용한다는 것은 액세서리가 배지에 표시된 Apple 제품에 특별히 연결할 수 있도록 설계되었으며 개발자가 Apple 성능 기준에 충족한다고 인증한 것을 의미합니다.
Apple은 이 장치의 작동 또는 안전 및 규제 기준 준수에 대해 책임을 지지 않습니다.
이 액세서리를 Apple 제품과 함께 사용하면 무선 성능에 영향을 미칠 수 있습니다.
  • Apple, Apple TV, Apple Watch, iPad, iPad Air, iPad Pro, iPhone, and Lightning are trademarks of Apple Inc., registered in the U.S. and other countries. tvOS is a trademark of Apple Inc. The trademark "iPhone" is used in Japan with a license from Aiphone K.K.
  • CITIZEN은 Citizen Watch Co., Ltd.의 등록 상표입니다.
  • QR 코드는 DENSO WAVE INCORPORATED의 등록 상표입니다.
  • 이더넷은 Fuji Xerox Corporation의 등록 상표입니다.
  • Bluetooth®는 Bluetooth-SIG Inc.의 등록 상표입니다.
  • Android는 미국 및/또는 기타 국가에서 Google Inc의 등록 상표입니다.
  • Datamax® 는 Honeywell International Inc. 의 등록 상표입니다 .
  • Maxi Code는 UPS의 등록 상표입니다.
  • Zebra®, Eltron®, ZPL2™ 및 EPL2™은 미국 ZIH Corp.의 등록 상표입니다.
  • PDF417은 Motorola, Inc.의 미국 및 기타 국가에서 상표 또는 등록 상표입니다.
  • TrueType™는 Apple Inc.의 상표입니다.
  • BarTender는 SEAGULL SCIENTIFIC, INC의 등록 상표입니다.
  • 기타 모든 상표는 각 소유자의 자산입니다.
  • Citizen Systems는 상기 상표를 관련 소유자의 라이선스에 따라 사용합니다.
Copyright© CITIZEN SYSTEMS JAPAN CO., LTD. 2020
특징
<콤팩트하고 세련된 디자인>
  • 업계 최소급 풋 프린트를 자랑하는 본 프린터는 설치 장소에 대한 제약을 없애기 위한 콤팩트 사이즈로 설계되었습니다.
  • 세련된 디자인으로 다양한 환경에서 기기를 사용할 수 있습니다.
  • 기기의 외관 색상은 블랙 또는 퓨어 화이트 중에서 선택할 수 있습니다.
  • 컴팩트한 디자인에 300m 잉크 리본까지 탑재하고 있습니다.
<고속, 고품질 인쇄>
  • 이 프린터는 서멀 헤드를 이용한 감열 및 열전사 방식을 채택하고, 최대 동작 주파수 216MHz인 32비트 RISC CPU와 열 이력 제어 기능을 이용한 고속(CL-E321/ CL-E321EX모델은 최고 8IPS,CL-E331/ CL-E331EX 모델은 최고 6IPS), 고화질 인쇄를 실현하였습니다.
<조정식 센서 표준 장착>

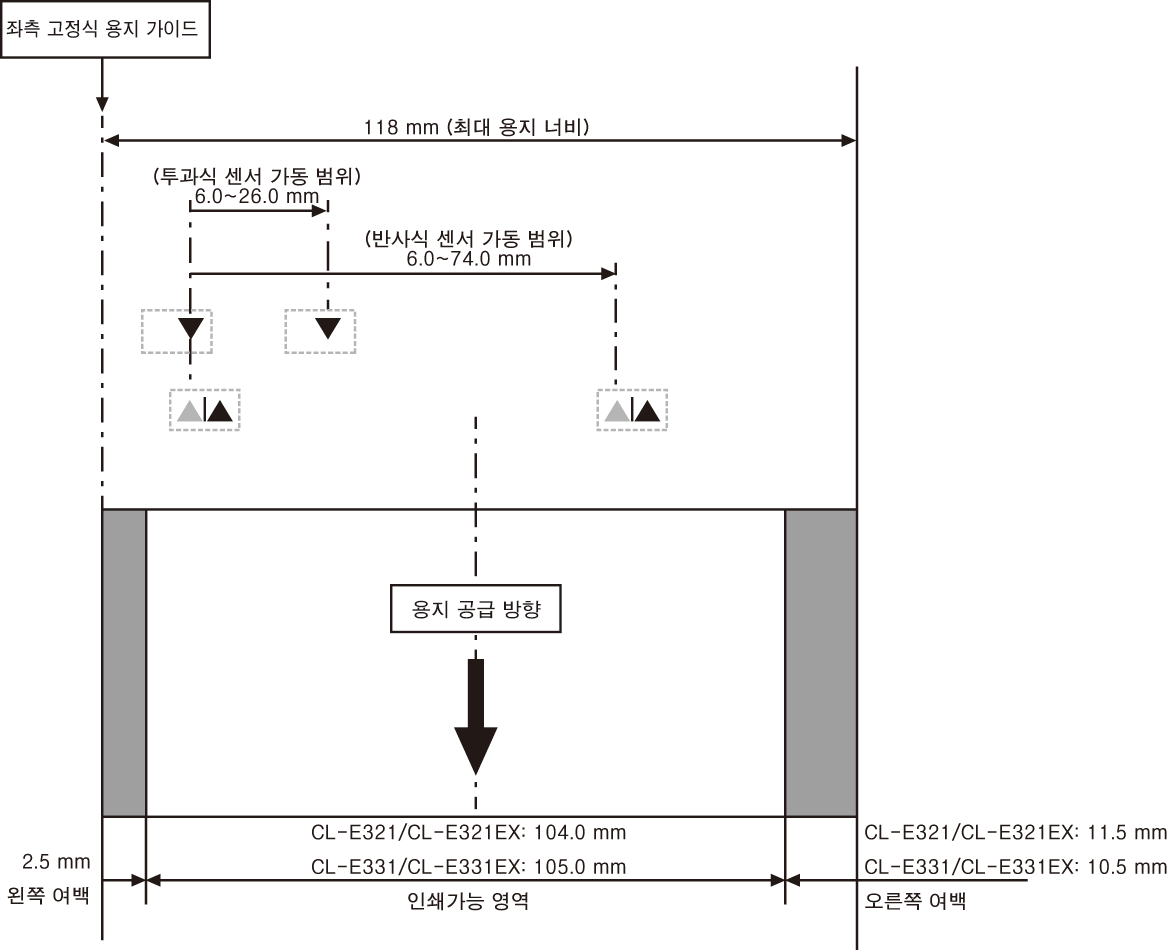

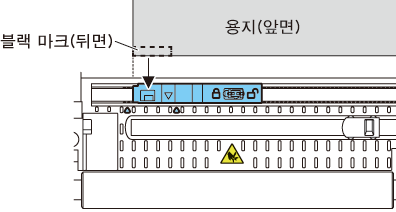

  • 검출 위치를 가로로 조정할 수 있는 조정식 용지/블랙 라인 센서가 표준 장착되어 있습니다. 이에 따라 다양한 타입의 용지에 적합한 검출 위치에 센서를 배치할 수 있습니다.
<인터페이스>

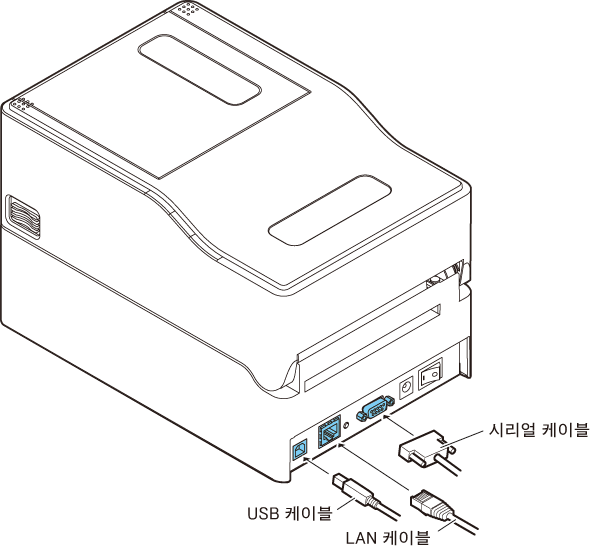

  • 표준 인터페이스에는 9핀 DSUB RS-232C 인터페이스, 풀스피드 USB 2.0 포트 및 100BASE-TX 및 10BASE-T를 지원하는 이더넷 포트가 포함됩니다. 이러한 인터페이스로 다양한 주변 장치와 고속 연결이 가능합니다(CL-E321/CL-E331).

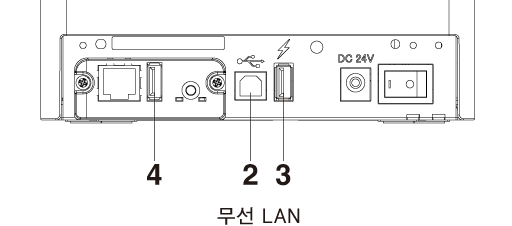

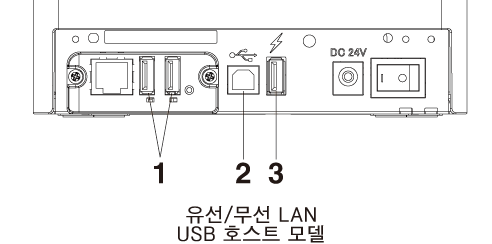

  • 교환 가능한 인터페이스 보드가 있어서 RS-232C, Bluetooth, 유선/무선 LAN(2G/5G) 및 USB 호스트가있는 유무선 LAN 인터페이스를 지원합니다(CL-E321EX/CL-E331EX).
  • 유선/무선 LAN 인터페이스에는 XML 인쇄기능을 (CL-E321EX/CL-E331EX).
<우수한 편의성>
  • 인쇄 후 용지를 절단할 수 있도록 용지 배출구의 상부와 하부에 수동 용지 커터가 장착되어 있어, 다양한 환경에서 보다 편리하게 사용할 수 있습니다.
  • 조작 패널에는 외관 색과 다른 색을 배치하여 가시성을 높였으며, 스트레스를 받지 않고 조작할 수 있습니다.
  • 공구를 사용하지 않고 감열 헤드와 플래턴 롤러를 쉽게 교체할 수 있습니다.
<쉬운 사용법>

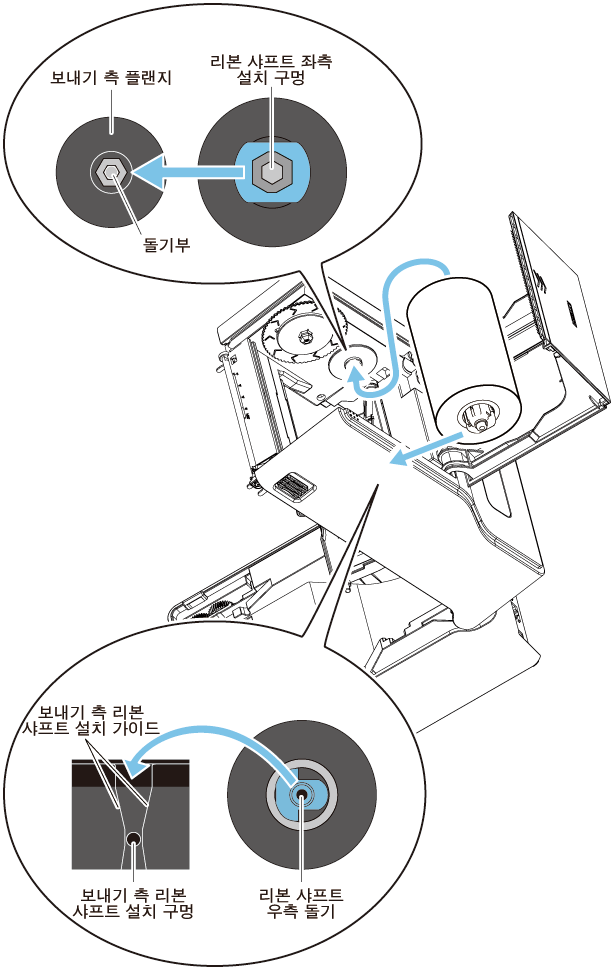

  • 리본 장착부는 상하 오픈 메카니즘을 채용하여 리본을 쉽게 장착할 수 있는 구조입니다.
  • Citizen에서 개발한 LabelPrinterUtility를 사용하여 호스트 컴퓨터에서 쉽게 프린터를 구성할 수 있습니다.
  • 내장된 LinkServer™ 프린터 툴은 유선 LAN 또는 USB 연결(Android 장치)을 통해 설정을 변경하고 기타 작업을 수행할 수 있습니다(CL-E321/CL-E331).

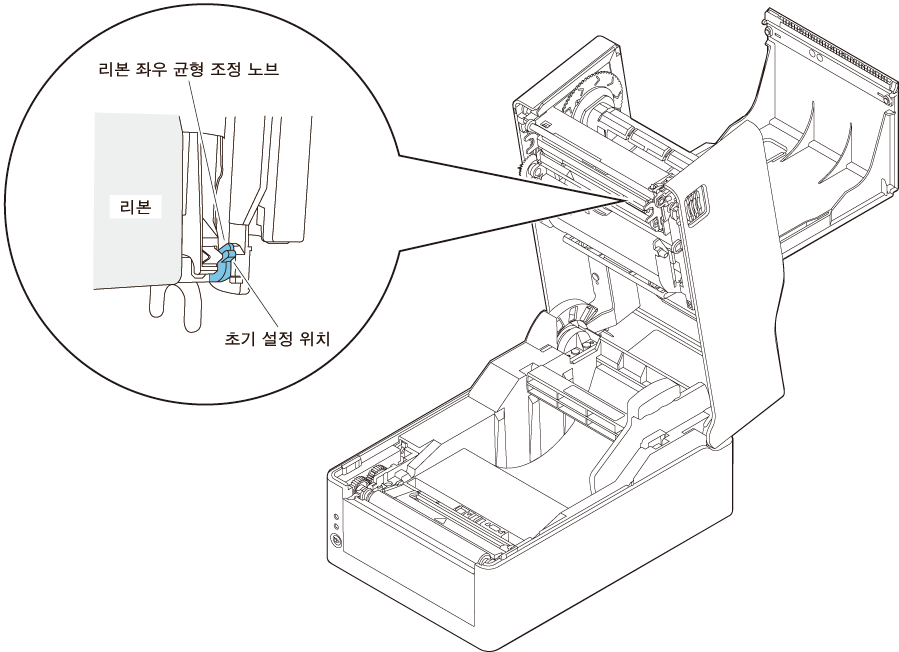

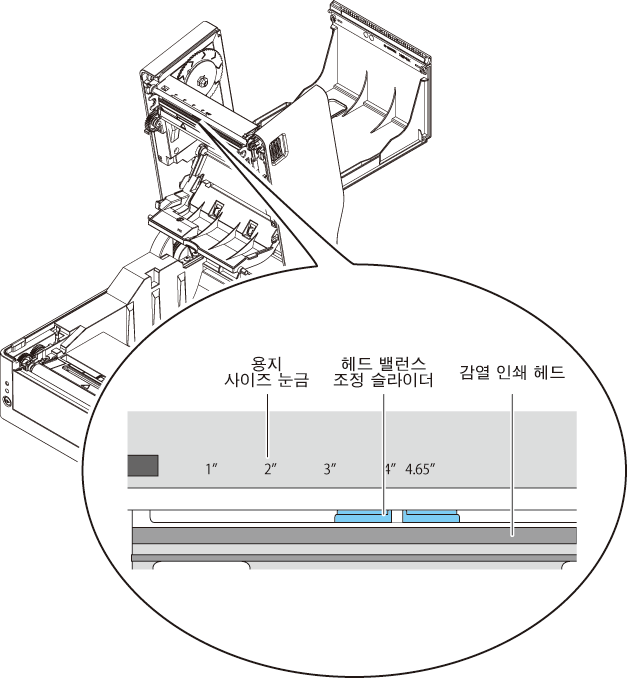

  • 헤드 밸런스와 리본 좌우 밸런스를 간단하게 조정할 수 있는 기능이 포함되어 있습니다.
커터가 있는 모델, 필러가 있는 모델 및 AC 어댑터 보관 케이스가 있는 모델을 사용 가능
  • 자동 커터를 장착한 모델과 필러를 장착한 모델도 있습니다.
  • 사용 가능한 자동 커터 모델에는 고정식 커터날/조정식 커터날 일체형*1이 포함됩니다.
  • AC 어댑터를 프린터 아래쪽에 수납할 수 있는 모델도 이용 가능합니다.
*¹ 최대 0.19mm 두께의 용지를 절단할 수 있는 표준형 커터.
개봉
프린터 제품에 다음 구성품들이 포함되어 있는지 확인하십시오.
명칭 외관
프린터
표준 모델 및 옵션 인터페이스 모델
AC 어댑터 수납형 모델
커터 모델
필러 모델

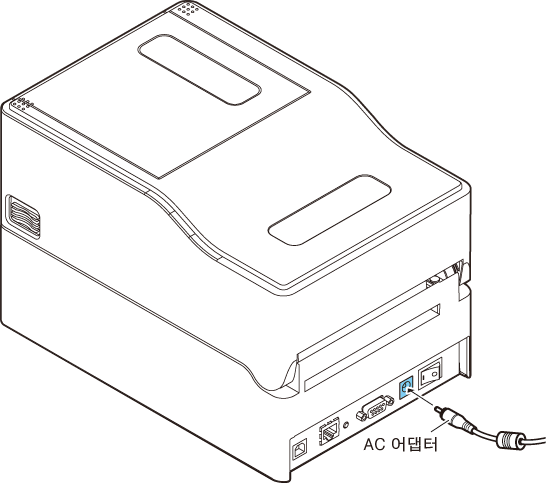

AC 어댑터
※ AC 어댑터 수납형 모델을 제외한 모든 모델
AC 코드
용지 샤프트
용지 샤프트 가이드

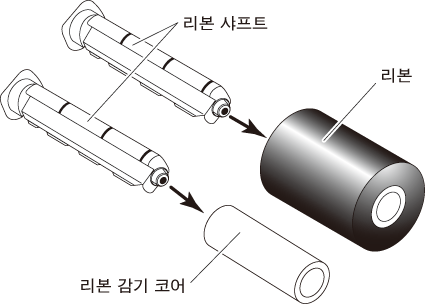

리본 샤프트(2개)
리본을 감은 코어
USB 케이블
간편 설명서*
안전 지침
* 간편 설명서에 나열된 URL에서 드라이버, SDK, 유틸리티 및 BarTender (레이블 생성 소프트웨어)를 다운로드할 수 있습니다.
모델 분류
본 제품은 다음과 같은 방식으로 분류하고 있습니다.
  • 1.모델명
  • CL-E321: 203 DPI
  • CL-E331: 300 DPI
  • CL-E321EX: 203 DPI
  • CL-E331EX: 300 DPI
  • 2.고정값
  • 3.시장
  • A: 아시아
  • C: 중국
  • E: 유럽
  • U: 북아메리카
  • 4.본체 케이스 색상
  • B: 블랙
  • W: 퓨어 화이트
  • 5.인터페이스
  • CL-E321/CL-E331
  • N: USB + 유선LAN + 시리얼
  • CL-E321EX/CL-E331EX
  • RS: 시리얼 RS-232C
  • BT: Bluetooth
  • ET: 유선LAN
  • HET: 유선 LAN + USB 호스트
  • WX2/WX5: 무선 LAN(2.4G/5G)
  • HWX5: 무선 LAN + USB 호스트
  • NN：USB
  • 6.커터/필러
  • N: 없음
  • BC: 있음
  • PE: 필러
  • 7.AC 어댑터 수납 케이스
  • A: 없음
  • S: 있음
조합에 따라 사용할 수 없는 경우가 있습니다. 원하는 구성에 대한 문의를 당사로 연락해 주시기 바랍니다.
프린터 전면
표준 모델 및 옵션 인터페이스 모델
AC 어댑터 수납형 모델 (그림은 표준 모델에 AC 어댑터 케이스가 포함된 형태입니다)
커터 모델
필러 모델
  • 1.용지 창
  • 사용자가 용지 잔량을 확인할 수 있습니다.
  • 2.상단 커버
  • 사용자가 용지를 교환하거나 설치할 수 있도록 수직으로 열립니다.
  • 3.조작 패널
  • LED 2개와 키 1개가 있습니다.
  • 사용자가 프린터의 다양한 조작을 실행하고 상태를 확인할 수 있습니다.
  • 조작 패널 참조
  • 4.커버 개방 버튼
  • 좌우 양측 버튼을 누르면 커버가 열립니다.
  • 5.푸시 마크
  • 6.AC 어댑터 케이스
  • 7.자동 커터
  • 8.리본 창
  • 남은 리본 양을 확인할 수 있습니다.
  • 9.필러
조작 패널
조작 패널에는 LED 2개와 키 1개가 포함되어 있습니다.
  • 1.전원 LED
  • 전원을 켜면 라이트도 켜지고 전원이 꺼지면 라이트도 꺼집니다.
  • 2.상태 LED
  • 프린터 상태에 따라 녹색, 적색 또는 황색으로 켜지거나 깜박입니다.
  • 색상 켜짐/깜박임 상태
    녹색 켜짐 프린터가 온라인 상태인 경우
    깜박임 데이터 수신 중인 경우
    황색 켜짐 기동 중인 경우
    적색, 녹색, 황색 깜박임 오류 또는 경고
    - 꺼짐 일시 정지
  • 3.FEED 키
FEED 프린터 상태에 따른 주요 작동
기동 중인 경우
커버가 닫힌 상태에서 FEED 키를 누르면서 프린터 전원을 켜면 특수 기능 모드로 전환됩니다.
조작 패널을 사용한 프린터 구성 참조
온라인 상태(상태 LED가 녹색으로 켜짐)
  • (1)프린터가 데이터를 수신하지 않는 상태에서 FEED 키를 누르면 용지가 공급됩니다.
    • 라벨 용지가 지정된 경우, 프린터가 용지의 시작 부분을 감지한 후에 자동으로 멈춥니다. 연속 용지가 지정된 경우, 일정량이 공급된 후 프린터가 멈춥니다.
    • 기능 선택 설정에서 떼어내기로 설정된 경우, 프린터가 떼어내기 위치로 용지를 공급합니다.
    • 커터가 설치된 모델의 경우, 프린터가 절단 위치까지 용지를 공급한 다음 용지를 절단합니다.
  • (2)동작 모드를 온라인 구성 모드로 바꾸려면 프린터가 데이터를 수신하지 않는 상태에서 FEED 키를 적어도 3초 이상 길게 누르십시오.
    • 온라인 설정 모드 참조
  • (3)프린터가 데이터를 수신하지 않고 절단 작업을 수행할 때까지 FEED 키를 계속 누르고 유지되지만 절단 작업이 한 번 수행됩니다. 이 기능은 통합 커터에만 효과적입니다.
    • 커터 잠금 해제 모드 참조
인쇄(상태 LED가 녹색으로 켜짐 또는 깜박임)
인쇄 중이거나 데이터 수신 중에 FEED 키를 누르면 프린터가 일시 정지됩니다.
  • 상태 LED가 소등되고 프린터가 일시 중지 상태로 됩니다.
  • 인쇄 중에 FEED 키를 누르면 현재 인쇄되고 있는 라벨의 인쇄가 끝난 후 프린터가 일시 정지됩니다.
    FEED 키를 다시 누르면 인쇄가 다시 시작되고 매수 지정된 작업의 나머지 라벨이 인쇄됩니다.
일시 정지(상태 LED 소등)
FEED 키를 길게 누르면 작업 취소 모드로 바뀝니다.
프린터에 저장된 작업 삭제 참조
오류/경고 발생(상태 LED가 적색, 녹색 또는 황색으로 깜박임)
FEED 키를 누르면 오류 또는 경고를 해제합니다.
프린터 후면
표준 모델
AC 어댑터 수납형 모델
옵션 인터페이스 모델
  • 1.외부 용지 공급 포트
  • 이 포트는 프린터 외부에서 용지를 공급하는 데 사용됩니다.
  • 2.전원 스위치
  • 프린터의 전원을 켜거나 끕니다.

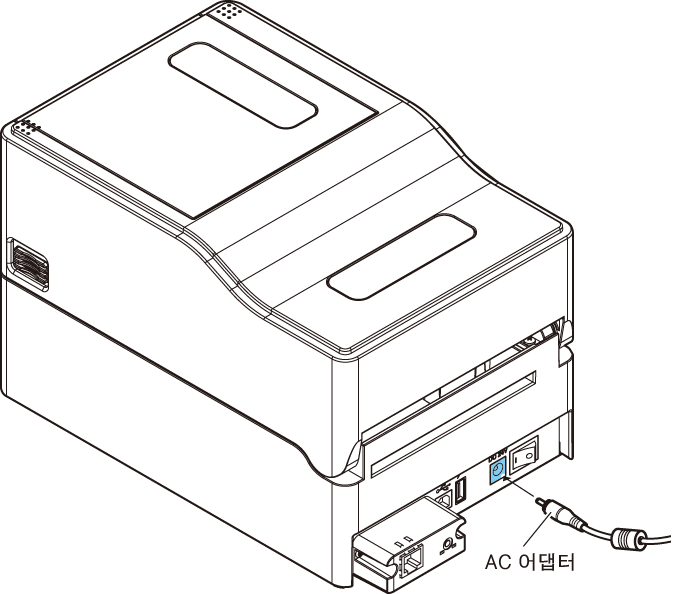

  • 3.DC 잭
  • 동봉된 AC 어댑터를 연결합니다.
  • 4.시리얼 인터페이스(9핀 D-SUB 수)
  • 5.이더넷 인터페이스
  • 6.USB 인터페이스
  • 7.AC 포트
  • 8.패널 버튼
  • 이 버튼은 네트워크 설정의 인쇄 및 초기화가 가능합니다.
  • 9.USB 전원 공급 커넥터
  • USB 장치에 전원을 공급합니다.
  • 10.인터페이스 커넥터(유선 LAN 등)
  • 인터페이스 케이블에 연결하십시오.
주의
  • 이더넷 인터페이스에 USB 케이블을 연결하지 마십시오. 그렇게 하면 커넥터/인터페이스가 파손될 수 있습니다.
프린터 내부
표준 모델 및 옵션 인터페이스 모델
커터 모델
필러 모델
  • 1.감열 헤드
  • 용지(롤 용지)에 문자 및 그래픽 데이터를 인쇄합니다.
  • 2.상단 센서
  • 이 센서는 용지의 위치를 검출합니다.
  • 3.용지 댐퍼
  • 롤 용지를 사용하는 경우, 용지 공급 동작으로 인해 발생하는 장력을 흡수하여 인쇄 오류를 방지합니다.
  • 4.하단 센서
  • 이 센서는 용지의 위치를 검출합니다.
  • 기기에 잠금 메커니즘이 마련되어 있습니다.
  • 5.좌측 고정식 용지 가이드
  • 6.우측 이동식 용지 가이드
  • 7.플래턴 롤러
  • 이 롤러는 용지를 공급합니다.
  • 8.용지 샤프트
  • 9.용지 샤프트 가이드
  • 10.헤드 밸런스 조정 슬라이더
  • 11.수동 커터(상단/하단)
  • 12.상단 리본 커버
  • 리본을 교환하거나 설치할 때 엽니다.
  • 13.리본 샤프트
  • 샤프트를 리본 코어에 끼우고 프린터에 설치합니다.
  • 14.자동 커터
  • 15.미디어 배출구
  • 16.하단 리본 커버
  • 리본을 교환하거나 설치할 때 엽니다.
  • 17.필러 커버
  • 18.개방 핸들
  • 19.용지 고정 막대
  • 20.필러 롤러
  • 21.필링 플레이트
인쇄 준비 과정
인쇄를 실행하기 전에 다음 절차에 따라 프린터를 설정해야 합니다.
단계별 상세한 내용은 각 부문의 설명을 참조하십시오.
용지 보급
롤 용지 세팅(표준 모델 및 커터 모델)
  • 1.좌우 양쪽에 위치한 커버 개방 버튼을 눌러 상단 커버를 엽니다.
  • 주의
    • 상단 커버가 열려 있을 때는 다음 사항을 주의하십시오.
      • 감열 헤드를 만지지 마십시오.
  • 2.용지 롤 샤프트를 용지 롤 코어에 끼우고, 용지 샤프트 가이드를 설치합니다.
    • 용지 샤프트는 위아래 방향을 바꾸어 1인치 및 1.5인치의 양쪽 용지 롤 코어 사이즈에 맞게 사용할 수 있도록 설계되었습니다. 미디어 샤프트에는 지원하는 코어 사이즈와 방향을 가리키는 표시가 되어 있습니다. 미디어 롤 코어의 사이즈에 따라 용지 샤프트 방향을 선택합니다.
  • 메모
      • 인쇄면이 바깥쪽을 향하고 있는 용지 롤을 사용하십시오. 인쇄면이 안쪽을 향하고 있는 용지 롤을 사용하지 마십시오. 이러한 용지 롤은 역이송했을 때 라벨이 벗겨질 수 있습니다.
      • 용지 샤프트가 바르게 설치되지 않으면 프린터의 상단 커버 또는 하단부에 용지가 제대로 공급되지 않아 용지가 걸릴 수 있습니다.
  • 3.프린터를 정면에서 볼 때 용지 샤프트 가이드가 용지의 오른쪽에 오도록 용지를 설치하십시오.
  • 4.용지 샤프트 중앙부에 용지의 중앙이 오도록 용지 샤프트 가이드를 용지 롤에 밀어 넣고 용지를 프린터에 설치합니다.
    • 1.용지 샤프트와 용지 샤프트 가이드를 조립합니다.
    • 2.용지 샤프트를 용지 롤 코어에 끼우고 프린터에 조립품을 설치합니다.
    • 3.프린터에 용지를 설치한 다음 프린터의 정면에서 보았을 때 왼쪽으로 용지를 슬라이드합니다. 이 위치에서 용지 샤프트 가이드를 용지에 삽입합니다.
  • 메모
    • 용지 샤프트 가이드가 용지를 너무 세게 누르면 용지의 부적절한 공급을 초래하여 인쇄 품질에 부정적인 영향을 미칠 수 있습니다.

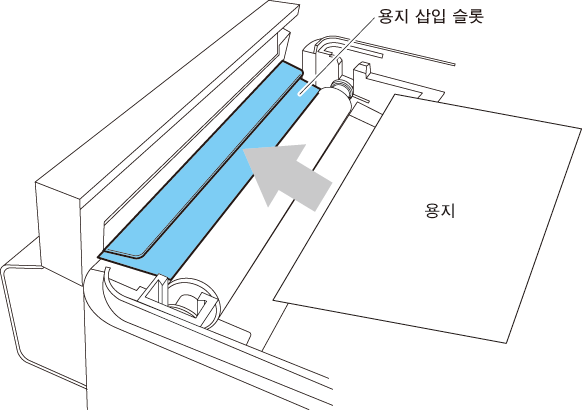

  • 5.커터 모델을 사용 중인 경우에는 커터 투입구에 용지를 넣어 주십시오.
  • 메모
    • 용지를 슬릿에 올바르게 삽입합니다. 그렇지 않으면 용지가 제대로 공급되지 않아 용지 걸림 현상이 발생할 수 있습니다.
  • 6.용지가 좌측의 용지 가이드와 닿아 있는지 확인한 다음 용지 너비에 따라 우측 용지 가이드의 위치를 조정하십시오.
  • 프린터의 정면에서 용지 끝부분 앞에 약 10 mm의 거리를 두십시오.
  • 메모
    • 우측의 이동식 용지 가이드가 용지를 너무 세게 누르면 용지의 부적절한 공급을 초래할 수 있으므로 인쇄 품질에 부정적인 영향을 미칠 수 있습니다.
  • 7.감열 헤드 가까이 있는 헤드 밸런스 조정 슬라이더를 용지 사이즈(인치)에 맞게 슬라이드시켜, 슬라이더의 홈 위치를 용지 너비와 일치시킵니다.
  • 주의
    • 감열 헤드가 손상되지 않도록 헤드 압력 수평 균형을 조심스럽게 조정합니다.
      감열 헤드가 손상되면 인쇄 불량, 용지 걸림 및 오작동의 원인이 됩니다.
  • 메모
    • 열전사 인쇄에서 2인치 폭 이하의 용지를 사용할 경우, 2.5”(2”와 3”의 중간)로 설정할 것을 권장합니다.
  • 8.상단 커버를 닫습니다.
  • 상단 커버 위쪽 좌우에 위치한 푸시 마크를 누르고, 양쪽의 상단 커버 훅이 제대로 잠겼는지 확인하십시오.
  • 주의
    • 상단 커버가 제대로 잠겨있지 않으면 인쇄 오류, 용지 걸림 및 오작동의 원인이 될 수 있습니다.
용지 보급(필러 모델)
  • 1.인쇄 모드가 필링 모드로 설정되어 있는지 확인하십시오.
  • “인쇄 설정 후”메뉴의“기능 선택”값이“떼어내기”로 설정되어 있는지 확인하십시오.
  • 설정 목록 참조
  • 주의
    • 필러 모델은 필링 모드에서만 사용할 수 있습니다.
  • 2.섹션 “3.2 용지 보급”의 절차1~절차4의 작업을 수행합니다.
  • 용지 보급 참조
  • 3.대지에서 라벨을 떼어냅니다.
  • 대지만의 영역이 대지 끝에서 적어도 20cm 이상 떨어져 있는지 확인합니다(그림 A).

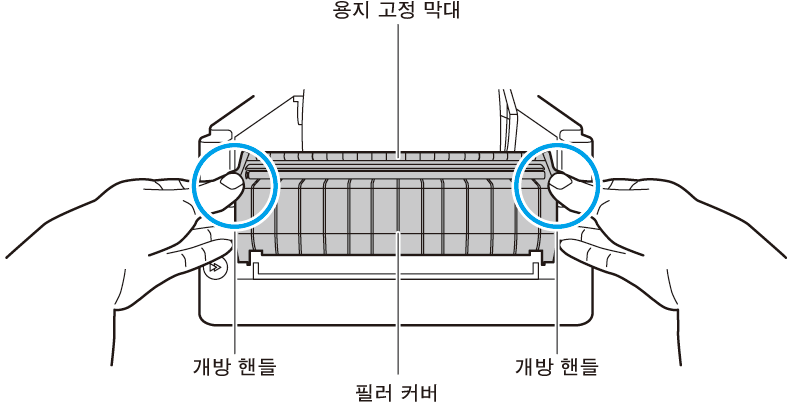

  • 4.양손으로 개방 핸들을 잡고 조심스럽게 앞으로 당깁니다.
  • 주의
    • 용지 고정 막대를 손가락으로 누르고 필러 덮개를 열면 용지 고정 막대가 손상될 수 있습니다.
    • 필러 커버가 열린 상태에서 필러 커버에 아래쪽으로 강한 힘을 가하지 마십시오. 그렇게 하면 필러가 손상될 수 있습니다.
  • 5.필러 커버가 열리면 필링 플레이트와 필러 롤러 사이로 대지를 통과시킵니다.
  • 6.대지를 더 아래로 당겨서 필러 덮개에서 7cm 이상 연장되도록 합니다(그림 A).
  • 7.용지가 좌측의 용지 가이드와 닿아 있는지 확인한 다음 용지 너비에 따라 우측 용지 가이드의 위치를 조정하십시오.

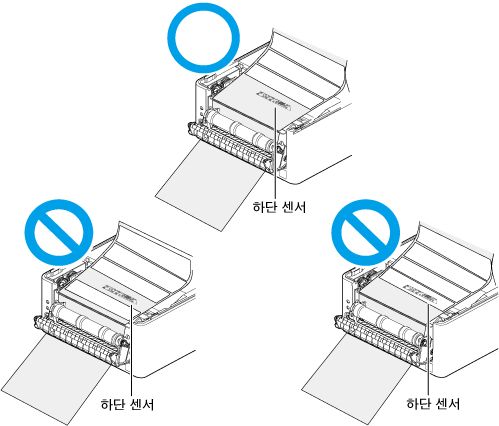

  • 이때, 라벨이 하단 센서를 넘지 않았는지 또는 하단 센서를 넘어 급지되지 않았는지 확인하십시오(대지만 하단 센서를 통과하는지 확인하십시오).
  • 메모
    • 매체 가이드를 너무 세게 누르지 마십시오. 이는 인쇄 품질에 부정적인 영향을 미칠 수 있습니다.
    • 라벨이 하단 센서 위에 있으면 첫 번째 급지 시, 라벨이 제대로 벗겨지지 않을 수 있습니다.
  • 8.감열 헤드 가까이 있는 헤드 밸런스 조정 슬라이더를 용지 사이즈(인치)에 맞게 슬라이드시켜, 슬라이더의 홈 위치를 용지 너비와 일치시킵니다.
  • 주의
    • 감열 헤드가 손상되지 않도록 헤드 압력 수평 균형을 조심스럽게 조정합니다.
      감열 헤드가 손상되면 인쇄 불량, 용지 걸림 및 오작동의 원인이 됩니다.
  • 메모
    • 열전사 인쇄에서 2인치 폭 이하의 용지를 사용할 경우, 2.5”(2”와 3”의 중간)로 설정할 것을 권장합니다.
  • 9.상단 커버를 닫습니다.
  • 상단 커버 위쪽 좌우에 위치한 푸시 마크를 누르고, 양쪽의 상단 커버 훅이 제대로 잠겼는지 확인하십시오.
  • 주의
    • 상단 커버가 제대로 잠겨있지 않으면 인쇄 오류, 용지 걸림 및 오작동의 원인이 될 수 있습니다.
  • 10.필러 커버에서 연장된 대지를 아래쪽으로 당기고 느슨함을 제거합니다.
  • 11.필러 커버를 닫습니다.
  • 프린터의 전원을 켜고 조작 패널에서 FEED 키를 누릅니다.
  • 용지를 공급하고 라벨이 벗겨진 위치에서 멈추는 지 확인합니다.
  • 메모
    • 용지 종류, 용지 너비 등의 차이로 인해 벗겨진 라벨이 적절한 위치에서 멈추지 않으면 라벨 프린터 유틸리티 확장 기능을 사용하여 MACHINE PEEL POSITION(떼어내기 위치)을 조정하십시오.
LabelPrinterUtility 다운로드 참조
주의
  • 필러 커버가 열린 상태에서 필러 커버에 아래쪽으로 강한 힘을 가하지 마십시오. 그렇게 하면 필러가 손상될 수 있습니다.
  • 뒷면 용지가 벗겨진 후 뒷면 용지 배출구가 막히지 않고 프린터 설치 표면에 수직으로 걸리도록 하십시오.
  • 또한, 벗겨낸 대지가 대량으로 쌓이면 대지가 수직으로 떨어지지 않고, 대지가 다리에 얽혀서 프린터가 떨어지거나 부상을 입을 수 있습니다.
    대지가 대량으로 쌓이기 전에 폐기하실 것을 권장합니다.
  • 필러 커버를 장기간 닫아두면 플래턴 주변의 부품이 변형될 수 있습니다.
  • 운반 중에는 필러 커버를 열어 두십시오.
메모
  • 라벨 매체 품질, 접착제, 표면 처리, 장치가 사용되는 환경의 습도 및 온도와 같은 요인으로 인해 라벨이 제대로 벗겨지지 않을 수 있습니다.
  • 필링 센서가 직사광선과 같은 강한 빛에 노출되면 필링 센서가 고장나서 필러가 제대로 작동하지 않을 수 있습니다.

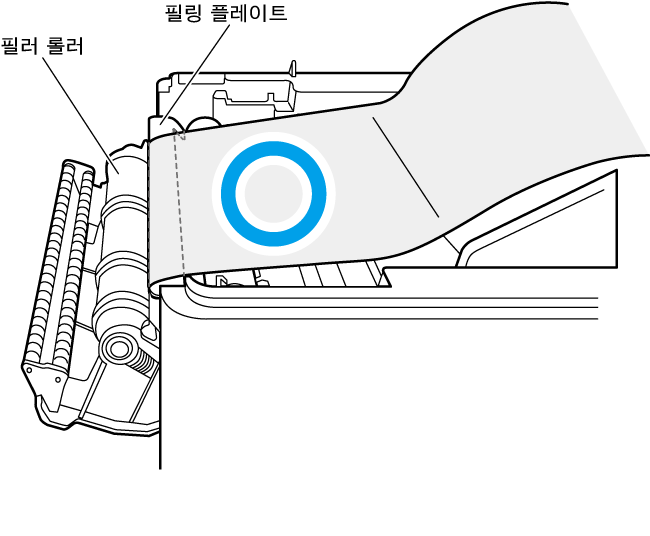

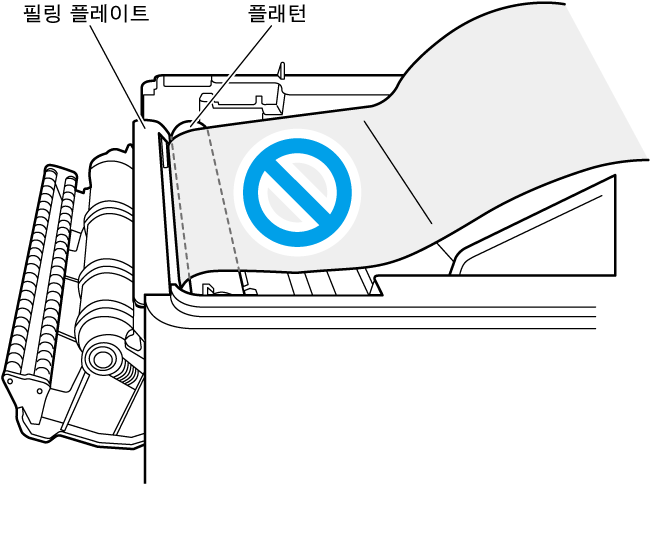

  • 용지가 정상적으로 벗겨지지 않고 필러 롤러 또는 플래턴 주위에 감겨 있거나 용지가 걸린 경우 필러 덮개를 열고 용지를 제거하십시오.
  • 필러 내부의 용지 등을 제거할 수 없는 경우에는 무리한 힘을 가하지 말고 판매점이나 대리점에 문의하십시오.
  • 라벨 용지 또는 대지가 필러 롤러에 감겨 있으면 필러가 정상적으로 작동하지 않습니다. 막힘을 제거한 후에만 필러를 사용하십시오.
  • 벗겨진 라벨 용지를 평행 또는 아래쪽 방향으로 벗겨 제거하면 용지 어긋남이 발생할 수 있습니다.
  • 대지에서 위쪽 방향으로 벗겨 내십시오.
  • 외부 용지 피드를 사용할 수 없습니다. 롤 바깥지름이 φ127 이하인 라벨 용지를 프린터에 세팅하여 사용하십시오.
  • 장기간 사용 후 용지 너비가 변경되면 플래턴 및 필러 롤러의 마모 상태에 따라 인쇄 또는 용지 피드에 영향을 미칠 수 있습니다.
  • 플래턴 및 필러 롤러를 청소할 수 없거나 헤드 밸런스 및 용지 가이드의 조정을 개선할 수 없는 경우 서멀 헤드 또는 플래턴을 교체하는 것이 좋습니다.
  • 플래턴은 인쇄 품질에 영향을 미치므로 5~10km(길이가 10cm인 라벨 50,000~100,000개) 후에 교체하는 것이 좋습니다.
  • 필링 센서에 먼지나 이물질이 부착된 경우 필링 센서가 올바르게 작동하지 않을 수 있으므로 주기적으로 청소해야 합니다.
  • 라벨 용지 접착제 또는 종이 먼지가 플래턴에 쌓이면 필러 롤러 또는 용지 고정 막대, 벗겨짐 위치 이탈 또는 벗겨짐 불량이 발생할 수 있으므로 용지를 교체할 때는 청소하는 것이 좋습니다.
유지보수 참조
팬 폴드 용지 세팅
  • 1.좌우 양쪽에 위치한 커버 개방 버튼을 눌러 상단 커버를 엽니다.
  • 2.프린터 뒷면의 외부 용지 공급 포트에서 팬 폴드 용지를 넣습니다.
  • 주의
    • 상단 커버가 열려 있을 때는 다음 사항을 주의하십시오.
      • 감열 헤드를 만지지 마십시오.
      • 커터날을 만지지 마십시오.

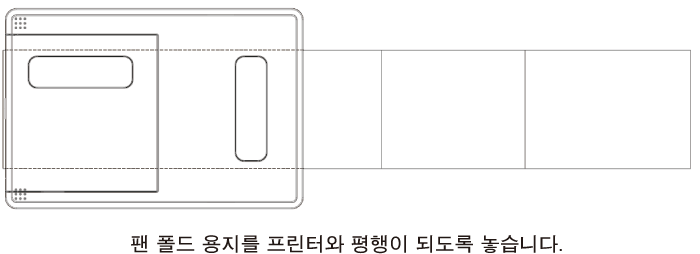

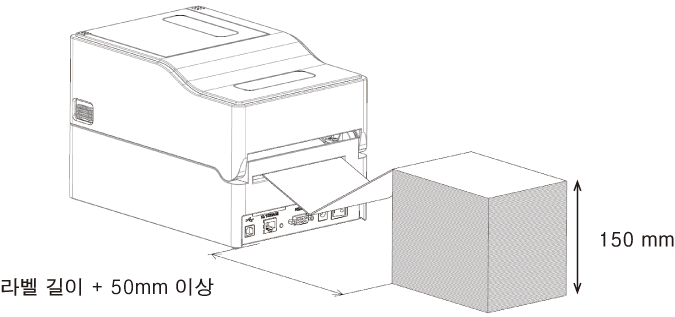

  • 3.팬 폴드 용지는 아래 그림과 같이 프린터와 지정된 간격을 유지하고 프린터와 같은 높이에 놓고 프린터와 평행이 되도록 하십시오.
  • 4.미디어 샤프트 아래로 팬 폴드 용지를 삽입하고 용지 너비에 맞추어 용지 샤프트 가이드를 설정하십시오.
    • 1.용지 샤프트 가이드
    • 2.용지 샤프트
  • 5.일체형 커터 모델 의 경우는 커터 투입구에 용지를 통과시켜 주십시오.
  • 메모
    • 용지를 슬릿에 올바르게 삽입합니다. 그렇지 않으면 용지가 제대로 공급되지 않아 용지 걸림 현상이 발생할 수 있습니다.
  • 6.용지가 좌측의 용지 가이드와 닿아 있는지 확인한 다음 용지 너비에 따라 우측 용지 가이드의 위치를 조정하십시오.
  • 프린터의 정면에서 용지 끝부분 앞에 약 10 mm의 거리를 두십시오.
  • 메모
    • 우측의 이동식 용지 가이드가 용지를 너무 세게 누르면 용지의 부적절한 공급을 초래할 수 있으므로 인쇄 품질에 부정적인 영향을 미칠 수 있습니다.
  • 7.감열 헤드 가까이 있는 헤드 밸런스 조정 슬라이더를 용지 사이즈(인치)에 맞게 슬라이드시켜, 슬라이더의 홈 위치를 용지 너비와 일치시킵니다.
  • 주의
    • 감열 헤드가 손상되지 않도록 헤드 압력 수평 균형을 조심스럽게 조정합니다.
      감열 헤드가 손상되면 인쇄 불량, 용지 걸림 및 오작동의 원인이 됩니다.
  • 메모
    • 열전사 인쇄에서 2인치 폭 이하의 용지를 사용할 경우, 2.5”(2”와 3”의 중간)로 설정할 것을 권장합니다.
  • 8.상단 커버를 닫습니다.
  • 상단 커버 위쪽 좌우에 위치한 푸시 마크를 누르고, 양쪽의 상단 커버 훅이 제대로 잠겼는지 확인하십시오.
  • 주의
    • 상단 커버가 제대로 잠겨있지 않으면 인쇄 오류, 용지 걸림 및 오작동의 원인이 될 수 있습니다.

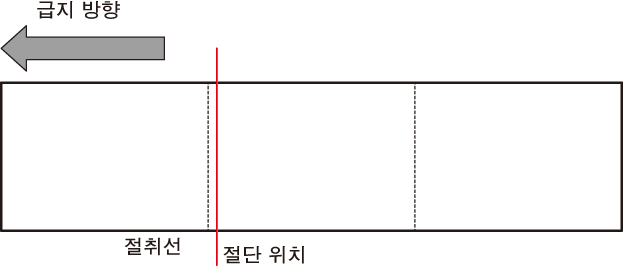

천공된 선이 있는 용지의 절단 위치
  • 커터가 있는 모델의 경우
천공된 선이 있는 용지를 자동 커터로 절단할 때 용지가 천공된 선 다음 위치에서 절단되도록 용지 정지 위치를 조정하십시오.
조정 시에는 세로 방향 인쇄 위치를 용지 정지 위치보다 큰 값으로 설정하십시오. 그렇지 않으면, 백 피드 중에 용지가 플래턴에서 떨어질 수 있습니다.
프린터 드라이버 또는 LabelPrinterUtility를 사용하여 각 설정을 조정하십시오.
  • 표준 모델용
수동으로 찢으면 천공된 선 위치에서 용지가 찢어질 수 있습니다.
용지 정지 위치를 조정할 경우는 세로 방향 인쇄 위치를 용지 정지 위치보다 큰 값으로 설정하십시오. 그렇지 않으면, 백 피드 중에 용지가 플래턴에서 떨어질 수 있습니다.
프린터 드라이버 또는 LabelPrinterUtility를 사용하여 각 설정을 조정하십시오.
호환 용지 종류
주의
  • 커터 모델에서는 라벨 부분을 직접 자르지 마십시오. 라벨 용지 접착제가 커터날에 부착되어 고장의 원인이 될 수 있습니다.
이 프린터와 호환되는 용지 종류에 대해서는 다음 사양표를 참조하십시오.
최소값 최대값
mm 인치 mm 인치
A 라벨 너비 21.50 0.83 118.00 4.65
B 대지 너비 25.40 1.00 118.00 4.65
C 라벨 왼쪽 끝 위치 0 0 2.54 0.10
D 라벨 간 간격 길이 2.54 0.10 2,539.75 (CL-E321/CL-E321EX)1,270.00 (CL-E331/CL-E331EX) 99.99 (CL-E321/CL-E321EX)50.00 (CL-E331/CL-E331EX)
E 라벨 길이(표준 모델 및 커터 모델) 6.35 0.25 2,539.75 (CL-E321/CL-E321EX)1,270.00 (CL-E331/CL-E331EX) 99.99 (CL-E321/CL-E321EX)50.00 (CL-E331/CL-E331EX)
라벨 길이(필러 모델) 25.40(직접 감열식)35.00(열 전사식) 1.00(직접 감열식)1.38(열 전사식) 120.00(직접 감열식)120.00(열 전사식) 4.72(직접 감열식)4.72(열 전사식)
F 라벨 피치(표준 모델 및 커터 모델) 8.89 0.35 2,539.75 (CL-E321/CL-E321EX)1,270.00 (CL-E331/CL-E331EX) 99.99 (CL-E321/CL-E321EX)50.00 (CL-E331/CL-E331EX)
라벨 피치(필러 모델) 27.94(직접 감열식)37.54(열 전사식) 1.10(직접 감열식)1.48(열 전사식) 122.54(직접 감열식)122.54(열 전사식) 4.82(직접 감열식)4.82(열 전사식)
G 대지 두께 0.06 0.0025 0.125 0.0049
H 전체 용지 두께 0.06 0.0025 0.190.17
(필러) 		0.00750.0067
(필러)
I 홈 오른쪽 끝 위치 8.3 0.32 60.80 2.39
J 홈 왼쪽 끝 위치 0 0 57.20 2.25
K 홈 길이 2.54 0.10 17.80 0.70
L 블랙 라인 오른쪽 끝 위치 15.00 0.59 66.50 2.62
M 블랙 라인 왼쪽 끝 위치 0 0 51.50 2.02
N 블랙 라인 길이 3.18 0.125 17.80 0.70
  • 라벨 매체 틈과 블랙 마크가 있는 매체에는 라벨 감지 센서(투영식 센서)를 사용하십시오.
  • 노치나 블랙 마크가 없는 연속 매체에는 연속 매체 감지 센서(반사식 센서)를 사용합니다.
  • 팬폴드 매체에는 라벨 감지 센서(투영식 센서)를 사용하십시오.
  • 절취선에서의 절단은 매우 많은 양의 종이 먼지와 종이 부스러기가 발생하므로 권장하지 않습니다.
    또한 사용 시작 시에 플래턴을 청소하는 것이 좋습니다.
  • 라벨 피치가 1인치 이하인 경우 [Small Media Adjustment] 설정에서 정확한 라벨 피치를 설정하십시오.
  • 블랙 라인을 인쇄하려면 적어도 OD값 1.5 이상의 카본 잉크를 사용하십시오.
  • 사용하는 용지의 폭이나 종류에 따라 정지 위치, 절단 위치가 다를 수 있습니다.
    설정(용지 정지 위치)을 조정합니다.
  • 절취선이 있는 매체(팬폴드 용지 포함)는 필러 모델에서 사용할 수 없습니다.
리본 설치
리본 설치 방법
  • 1.리본 샤프트(2개)에 리본과 리본을 감은 코어를 각각 설치합니다.
  • 메모
      • 리본 샤프트를 리본과 리본을 감은 코어 안쪽까지 밀어 넣습니다.
      • 용지보다 5mm 이상 폭이 넓은 리본을 사용하시는 것을 권장합니다.
      • 2인치 폭 이하의 용지를 사용할 경우, 폭이 60 mm 이상의 리본 사용을 권장합니다.
  • 2.상단 커버를 여십시오.
  • 3.상단 리본 커버를 여십시오.
  • 4.하단 리본 커버를 여십시오.

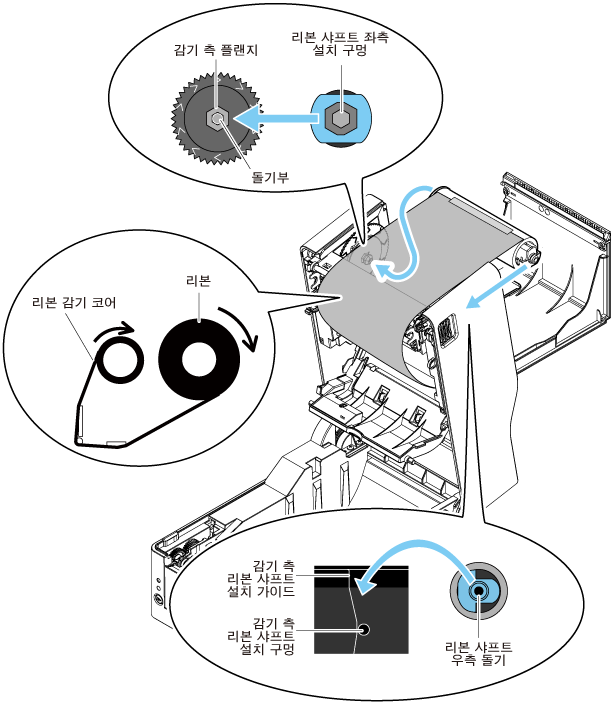

  • 5.리본 이송장치의 뒤쪽에 리본을 장착한 리본 샤프트를 설치합니다.
  • 리본 샤프트 왼쪽을 플랜지의 돌출된 부분에 가져다 댄 상태로 오른쪽을 장치 가이드에 따라 구멍에 꽂아 주십시오.

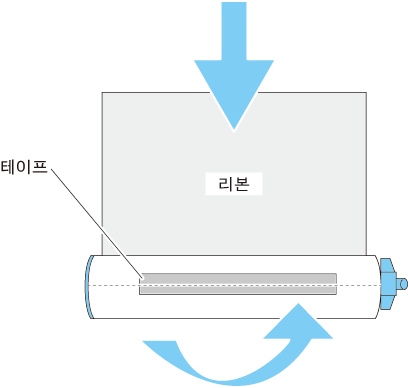

  • 6.리본 끝을 하단 리본 커버에서 꺼내고, 리본을 감은 코어가 장착된 리본 샤프트에 테이프로 고정하여 감아 주십시오.
  • 7.리본 이송장치의 앞쪽에 리본을 감은 코어가 장착된 리본 샤프트를 설치합니다.
  • 마찬가지로 리본 샤프트 왼쪽을 플랜지의 돌출된 부분에 가져다 댄 상태로 오른쪽을 장치 가이드에 따라 구멍에 꽂아 주십시오.
  • 8.리본 샤프트를 설치한 후에 앞쪽 플랜지를 “>” 방향으로 돌려 리본이 느슨해지지 않게 합니다.
  • 9.하단 리본 커버를 닫으십시오.
  • 10.상단 리본 커버를 닫으십시오.
  • 11.상단 커버를 닫으십시오.
  • 메모
      • 상단 커버를 닫을 때는 양손으로 화살표가 있는 곳을 누르십시오. 양쪽 훅이 잠기면서 딸깍 소리가 날 때까지 눌러 주십시오.
        훅이 제대로 잠기지 않으면 인쇄품질에 부정적인 영향을 미칠 수 있습니다. 리본에 주름이 생기는 경우에는 주름이 없어질 때까지 Feeds key를 눌러 주십시오.
        그래도 리본에 주름이 사라지지 않으면 ‘리본 좌우 밸런스 조정’을 실행하십시오.
      • 잉크 표면이 바깥쪽으로 감긴 리본을 사용하십시오. 안쪽으로 감긴 리본은 사용할 수 없습니다.
        안쪽으로 감긴 리본을 사용하면 인쇄품질이 떨어질 수 있습니다.
리본 좌우 밸런스 조정
리본 좌우 밸런스를 조정이 필요한 경우에는 리본 좌우 밸런스 조정 노브를 돌려 조정합니다.
리본에 주름이 생겼을 때는 아래 순서대로 조정해 주십시오.
  • 1.리본을 정면에서 봤을 때 좌우 어느 쪽이 헐거운지 확인하십시오.
  • 메모
    • 정지 상태에서 파악하기 힘든 경우에는 인쇄를 통해 실제로 주름이 생긴 부분을 확인합니다.
  • 2.리본 좌우 밸런스 조정 노브를 고정하고 있는 나사를 느슨하게 푸십시오.
  • 3.왼쪽이 헐거운 경우에는 리본 좌우 밸런스 조정 노브를 안쪽으로 돌립니다.

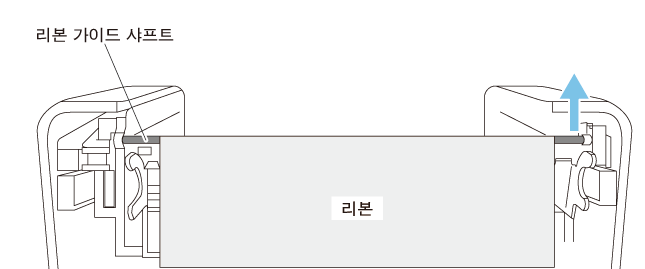

  • 리본 가이드 샤프트의 오른쪽이 서멀 헤드 방향으로 내려갑니다.
  • 조정할 위치를 정한 다음 나사를 조이십시오.
    셀프 인쇄 모드로 테스트 인쇄를 하여 주름이 생기지 않는지 확인하십시오.
  • 4.왼쪽이 헐거운 경우에는 리본 좌우 밸런스 조정 노브를 바깥쪽으로 돌립니다.
  • 리본 가이드 샤프트의 오른쪽이 서멀 헤드와 반대 방향으로 올라갑니다.
  • 조정할 위치를 정한 다음 나사를 조이십시오.
    셀프 인쇄 모드로 테스트 인쇄를 하여 주름이 생기지 않는지 확인하십시오.
용지 센서 위치 조정
라벨 감지 센서(투영식 센서), 블랙 마크 감지 센서(반사식 센서), 연속 매체 감지 센서(반사식 센서)의 3가지 유형의 매체 센서를 사용할 수 있습니다.
프린터는 라벨 감지 센서(투영식 센서)를 기본 설정으로 하여 공장에서 출고됩니다. 사용하는 매체에 따라 블랙 마크 감지 센서(반사식 센서) 또는 연속 매체 감지 센서(반사식 센서)로 전환할 필요가 있습니다.
센서 조정 모드 참조
용지 센서 조정 범위
다음 그림은 미디어 센서의 조정 범위를 나타냅니다.
라벨 감지 센서(투영식 센서) 사용하는 경우
  • ●용지 폭에 맞추어 하단 센서 및 상단 센서의 위치를 조정합니다.
  • 블랙 마크가 있는 매체는 매체 센서를 통과하지 않도록 주의하십시오.
  • 삼각형(▲) 위치에서 동일한 단계 수만큼 하단 센서 및 상단 센서를 이동시킵니다.
  • 하단 센서 및 상단 센서의 수평 조정 범위는 삼각형 마크(▲) 총 10단계입니다.
  • 끝이 뾰족한 펜이나 다른 물건을 사용하여 하단 센서의 잠금을 해체하고 위치를 바꾸십시오.
    새로운 위치가 결정되면 센서를 소정의 위치에 고정하십시오.
  • 주의
    • 잠긴 상태에서 센서를 이동시키려고 하면 센서가 손상될 수 있습니다.
  • 메모
    • 하단 센서 및 상단 센서는 일직선으로 정렬되어야 합니다 .
블랙 마크 감지 센서(반사식 센서) 사용 시
  • ●센서 창 중앙과 블랙 라인 중앙이 정렬되도록 하단 센서 위치를 조정합니다.
  • 메모
      • 상단 센서를 하단 센서 바로 위에 설치하지 마십시오. 정상적인 조작이 불가능할 수 있습니다.
연속 매체 감지 센서(반사식 센서)를 사용할 경우
  • ●하단 센서를 용지 너비의 중앙에 가깝게 이동합니다.
  • 블랙 마크가 있는 매체의 블랙 마크가 매체 센서를 통과하지 않도록 주의하십시오.
  • 메모
      • 상단 센서를 하단 센서 바로 위에 설치하지 마십시오. 정상적인 조작이 불가능할 수 있습니다.
AC 어댑터 연결
주의
    • 이 기기용으로 설계된 전용 AC 어댑터를 사용하십시오.
    • AC 어댑터를 연결하기 전에 다음을 확인하십시오.
      프린터의 전원 스위치가 꺼져 있다.
      AC 코드의 플러그가 콘센트에서 분리되어 있다.
    • AC 어댑터 커넥터를 DC 잭에 확실히 연결합니다.
  • 1.AC 어댑터의 출력 측의 DC 플러그를 프린터의 DC 잭에 연결합니다.
  • 표준 모델
  • 옵션 인터페이스 모델
  • 2.AC 코드의 플러그를 전기 콘센트에 연결합니다.
AC 어댑터 수납형 모델
  • ●AC 코드 플러그를 AC 포트에 연결합니다.
호스트 컴퓨터에 프린터 연결
호스트 컴퓨터에 프린터를 연결하려면 다음 절차를 수행합니다.
주의
    • 유선 LAN 인터페이스에 USB 케이블을 연결하지 마십시오. 커넥터가 파손될 수 있습니다.
메모
    • 호스트 컴퓨터에 프린터를 연결하려면 인터페이스 케이블이 필요합니다.
    • 확장 인터페이스를 사용할 경우 동시에 2개 이상의 인터페이스를 사용하지 마십시오(프린터가 본체의 USB를 우선함).
  • 1.프린터와 호스트 컴퓨터의 전원을 끄십시오.
  • 2.프린터 뒷면의 적절한 인터페이스 포트에 케이블을 연결합니다.
  • 고정 나사가 있으면 조여서 케이블을 고정합니다.
  • CL-E321/CL-E331
  • CL-E321EX/CL-E331EX
  • 3.케이블의 다른 쪽 끝을 호스트 컴퓨터의 적절한 인터페이스 포트에 연결합니다.
  • 고정 나사가 있으면 조여서 케이블을 고정합니다.
이더넷 연결 사용
필요에 따라 네트워크 설정을 구성합니다.
유틸리티 소프트웨어를 사용하여 유선 LAN 네트워크 설정 구성 참조
NetToolK 참조
주변 장치 연결
다음 절차에 설명된 대로 주변 장치를 연결하십시오. USB 호스트 기능 및 XML 주변 장치 서포트에 대한 설명을 포함한 이 보드에 대한 자세한 내용은 별도의 설명서를 참조하십시오.
  • 1.전원을 끕니다.
  • 2.주변 장치의 케이블을 이 포트에 연결하십시오.
메모
  • USB 전원 공급 포트에 연결되어 있으면 주변 장치를 제어할 수 없습니다.
    인터페이스 보드의 USB 포트에 연결하십시오.
USB 전원 공급 포트
USB 장치의 케이블을 전원 공급 포트에 연결하여 모바일 장치 또는 다른 USB 장치에 전원(최대 2.1A)을 공급할 수 있습니다.
모바일 장치 또는 기타 장치 연결
  • 1.전원을 끕니다.
  • 2.모바일 장치 또는 기타 장치의 케이블을 USB 전원 공급 포트에 연결하십시오.
메모
  • 이 포트는 USB 데이터 통신을 지원하지 않습니다.
  • 사용하는 USB 장치에 따라 전원이 공급되지 않을 수 있습니다.
    이 경우 장치의 전용 AC 어댑터 또는 배터리 충전기를 사용하십시오.
  • 이 제품에는 전원 공급용 USB 케이블이 포함되어 있지 않습니다.
    시판되는 USB 케이블 또는 USB 장치와 함께 제공된 케이블을 사용하십시오.
프린터 드라이버 설치
호스트 컴퓨터에 프린터 드라이버를 설치합니다.
프린터 드라이버는 Citizen Systems의 지원 웹 사이트에서 다운로드할 수 있습니다.
그뿐만 아니라 최신 설명서, 드라이버, 유틸리티, 기타 지원 정보도 이용할 수 있습니다.

https://www.citizen-systems.co.jp/en/printer/download/

프린터 드라이버의 다운로드가 완료되면 화면의 지시에 따라 드라이버를 설치하십시오.
설정 목록
이 부문은 LabelPrinterUtility을 사용하여 프린터 설정을 구성하는 절차에 대해 설명합니다.
유선/무선 LAN 확장 인터페이스 보드의 다양한 설정 변경에 대한 자세한 내용은 다음 설명을 참조하십시오. NetToolK 참조
다음 표는 LabelPrinterUtility로 구성할 수 있는 설정입니다.
상위 메뉴: Page Setup
하위 메뉴 초기 설정 구성 범위 비고
Print Speed 6 IPS CL-E321/CL-E321EX: 2~8 IPS
CL-E331/CL-E331EX: 2~6 IPS 		인쇄 속도 설정
  • 필러 모델에서는 5IPS 이상으로 설정해도 4IPS로 설정됩니다.
Print Darkness 10 00~30 인쇄 농도 조정
Darkness Adjust 00 -10~10 농도 명령 미세 조정
Print Method 열전사 열전사
감열 		열전사(리본)와 감열지 중에서 선택
Continuous Media Length 4.00인치
101.6 mm 		CL-E321/CL-E321EX:0.25~99.99인치
6.4~2539.7 mm
CL-E331/CL-E331EX:0.25~50.00인치
6.4~1,270.0 mm 		연속 용지의 용지 길이 설정하단은 mm 모드로 프린터를 사용한 경우의 밀리미터 값을 나타냄
Vertical Position 0.00인치
0.0 mm 		-1.00~1.00인치
-25.4~25.4 mm 		인쇄 시작 위치 조정
Horizontal Shift 0.00인치
0.0 mm 		-1.00~1.00인치
-25.4~25.4 mm 		가로 이미지 위치 조정
Vertical Image (Datamax)0.00인치
0.0 mm 		0.00~32.00인치
0.0~812.8 mm 		이미지 생성을 위한 시작 위치 조정
(Zebra/Eltron)000도트 -120~120도트
Auto Side Shift 0도트 0~15도트 각 시트/라벨 별로 가로 방향 인쇄 위치를 지정된 도트 수만큼 이동합니다. 세로 괘선 인쇄 등으로 감열 헤드 부분에 과부하가 걸린 경우 유용합니다.
Media Sensor See Through See Through
Reflect
None		 라벨 센서 타입 선택
Small Media Adjustment 꺼짐 켜짐
꺼짐		 작은 라벨 지원용 설정
Small Media Length 1.00인치
25.4 mm 		0.25~1.00인치
6.4~25.4 mm 		작은 라벨 용지의 용지 길이 설정
Symbol Set PM 50종류 문자 집합 설정
상위 메뉴: System Setup
하위 메뉴 초기 설정 구성 범위 비고
Sensor Level 1.5 V 0.0 V~3.3 V 센서 역치값 설정
Paper End Level 3.00 V 0.01 V~3.30 V 페이퍼 엔드 레벨 설정
Error Reporting On Printing On Printing
Immediate		 오류 보고 설정
Buzzer Select Exec/Err Exec/Err
All
Error
Key
None		 버저음 발생 조건 설정
Metric/Inch Inch Inch
mm		 측정 단위 설정
Max Media Length 10.00인치
254.0 mm 		CL-E321/CL-E321EX:1.00~99.99인치
25.4~2539.7 mm
CL-E331/CL-E331EX:1.00~50.00인치
25.4~1,270.0 mm 		라벨 용지의 최대 길이 설정
Settings Lock Off On
Off		 명령에 의한 설정값 변경 방지
Keyboard Lock Off On
Off		 키 조작에 의한 변경 방지
Control Code STD STD
ALT
ALT-2		 DMX 모드의 명령 모드 변경(Datamax® 에뮬레이션을 선택한 경우만 해당)
Media Power Up Off On
Off		 전원 공급 후 용지 길이 측정 여부 설정(해외 모델 중 Zebra® 에뮬레이션 모드를 선택한 경우만 해당)
CI Lock Off On
Off		 CI 명령을 통한 변경 방지(해외 모델 중 Zebra® 에뮬레이션 모드를 선택한 경우만 해당)
Emulation Select DM4(Datamax®)ZPI2(Zebra®) DM4
DMI
DPP
ZPI2
EPI2		 Datamax®/Zebra® 호환 선택DM4 Datamax® 400DMI Datamax® IClass™DPP Datamax® Prodigy Plus®ZPI2 Zebra® ZPL2™EPI2 Zebra® EPL2™
Emulation Auto Detect Full Auto On
Off
Full Auto		 에뮬레이션 감지 기능 설정(해외 모델만 해당)
상위 메뉴: After Print
하위 메뉴 초기 설정 구성 범위 비고
AutoConfigure On On
Off		 선택 사항 장치에 대한 자동 구성 사용/사용 안 함On 자동 구성 가능(Function Select 설정에 관계 없이, 커터 또는 필러가 장착된 경우는 각 모드 자동 설정)Off - 자동 구성 사용 안 함. 커터가 설치되어 있으나 사용하지 않을 경우에는 Off로 하고 Function Select로 동작을 선택합니다.
  • 필러 모델에서는 필링 모드 이외의 인쇄 모드를 사용할 수 없으므로 AutoConfigure을(를) 반드시 On(으)로 하십시오.
Function Select Tear Off
Tear
Cut On
(커터 설치 모델만 해당)
떼어내기
(필러 모델만 가능) 		AutoConfigure가 Off로 설정된 경우의 작동 모드를 선택합니다. 각 옵션에 따른 용지 정지 위치를 지정합니다. 선택하면 해당 장치의 동작을 유효화합니다.
Cutter Action
  • 커터 설치 모델만 해당
 인쇄 후 인쇄 후
Through		 커터 동작 설정AutoConfigure이 On 상태일 때 커터 모델 또는 Function Select 설정에서 “Backfeed”를 선택한 경우에만 인쇄됩니다.‘인쇄 후’ 설정을 선택하면 절단 작업 후에 역방향으로 이송됩니다.[Through] 옵션은 복사 매수가 n으로 설정된 경우, 첫 시트/라벨부터 n-1 시트/라벨까지 각 시트/라벨의 뒤쪽 끝에서 연속으로 인쇄됩니다. 마지막 시트/라벨의 뒤쪽 끝에서 또는 단일 시트/라벨을 인쇄할 때는 역이송이 수행됩니다.
Paper Position 0.00인치
0.00 mm 		STD(인쇄 시작 위치(플래튼 중심))
0.00~2.00인치
0.0~50.8 mm잘라내기 / 찢어내기 /떼어내기(떼어내기 위치/박리 위치/절단 위치)-1.00~1.00인치
-25.4~25.4 mm 		정지 위치를 조정합니다미터/인치 설정에 따릅니다.각 장치에는 상기 설정에서 구성한 초기 정지 위치가 있습니다. 이 설정은 다른 설정을 바탕으로 상대값을 설정합니다.
Feed Key Action Feeds key Repeat Last Set
Repeat Last One
Feeds key		 FEED 키의 동작 변경Repeat Last Set
라벨 세트를 재인쇄합니다.
Zebra® 에뮬레이션 모드를 선택하면 이 설정은 무효가 됩니다.Repeat Last One
마지막 페이지만 재인쇄합니다.
카운트를 사용한 경우에는 현재 번호에서 1시트/라벨만 인쇄됩니다.Feeds key
FEED 키와 같은 기능입니다.
재인쇄 무효 처리
상위 메뉴: Interface *1
하위 메뉴 초기 설정 구성 범위 비고
RS-232C Baud Rate*2 9600 115200
57600
38400
19200
9600
4800
2400		 직렬 인터페이스의 변조 속도 설정
RS-232C Parity*2 None None
Odd
Even		 직렬 인터페이스의 통신 패리티 설정
RS-232C Length*2 8 bits 8 bits
7 bits		 직렬 인터페이스의 데이터 길이 설정
RS-232C Stop bit*2 1 bit 1 bit
2 bits		 직렬 인터페이스의 정지 비트 설정

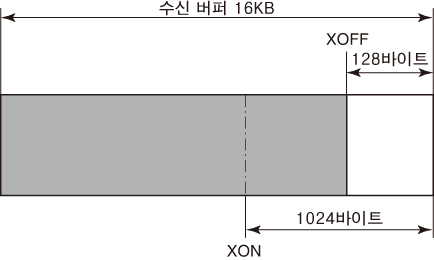

RS-232C X-ON*2 Yes Yes
No		 직렬 인터페이스의 X-ON 플로우 컨트롤 사용/사용 안 함
USB Device Class Printer Printer
VCOM		 USB 장치 클래스 설정
USB VCOM Protocol Auto Auto
DTR
X-ON 		USB VCOM 프로토콜 설정(플로우 컨트롤)
IPv4 Address*3 169.
254.
001.
010 		000.
000.
000.
000
~
255.
255.
255.
255 		IPv4 네트워크 주소 설정
IPv4 Subnet Mask*3 255.
255.
000.
000 		000.000.000.000~255.255.255.255 IPv4 서브넷 마스크 설정
IPv4 Gateway*3 000.
000.
000.
000 		000.000.000.000~255.255.255.255 IPv4 게이트웨이 설정
IPv4 DHCP*3 On On
Off		 IPv4 DHCP 사용/사용 안 함
Host Name*3 CL-E321：
CL-E321/300Print Server
CL-E331:
CL-E331/303Print Server		 반각 영어(대소문자), 숫자, 기호로 임의의 0~31자 프린터를 식별하기 위해 기기에 붙일 이름
Port Number*3 9100 1024~65535 인쇄 포트 번호
Timeout*3 60 0~300 호스트 기기의 접속 타임아웃 시간(초단위)
세션이 적용된 상태에서 호스트에서 수신된 데이터가 없고 설정한 시간이 경과하면 타임아웃으로 인해 세션이 중단. 0으로 설정하면 타임아웃이 적용되지 않는다
Action at timeout*3 Close all Close all
Move next		 타임아웃된 경우의 보류 세션 처리
2개 이상의 세션이 적용된 상태에서 먼저 적용한 세션이 타임아웃된 경우, 다른 세션을 모두 중단할지 아니면 송수신 가능 상태로 할지를 설정
Transmits buffered data*3 Disable Disable
Enable		 호스트 기기에 접속되지 않았을 때의 송신 데이터 처리
IPv6*3 On On
Off		 IPv6 사용/사용 안 함
Fixed IPv6 Address*3 On On
Off		 IPv6 고정 네트워크 주소를 유효/무효
IPv6 Address*3 0.0.0.0.0.0.0.0.
0.0.0.0.0.0.0.0 		0.0.0.0.0.0.0.0.
0.0.0.0.0.0.0.0 ~
255.255.255.255.
255.255.255.255.
255.255.255.255.
255.255.255.255 		IPv6 네트워크 주소를 설정
예) 설정하고 싶은 네트워크 주소가 2001:0db8:0000:0123:4567:89ab:cdef:feed 라고 한다면, 각 네트워크 주소 필드를 10진수로 변환한 값을 소수점으로 구분하여 아래와 같이 지정한다
32.1.13.184.0.0.1.35.69.103.137.171.205.239.254.237
IPv6 Prefix Length*3 64 1~128 IPv6의 접두사 길이 설정(비트 단위)
IPv6 Gateway*3 0.0.0.0.0.0.0.0.
0.0.0.0.0.0.0.0 		0.0.0.0.0.0.0.0.
0.0.0.0.0.0.0.0 ~
255.255.255.255.
255.255.255.255.
255.255.255.255.
255.255.255.255 		IPv6의 게이트웨이 주소를 설정
설정 방법은 ‘IPv6 주소’ 비고란 참조
*1 이 프린터에서 설정할 수 있는 옵션 인터페이스 설정 메뉴를 포함합니다.
*2 CL-E321/CL-E331또는 시리얼 인터페이스 옵션 카드 모델만 해당
*3 CL-E321/CL-E331만 해당
상위 메뉴: Interface(Bluetooth 인터페이스 보드가 설치된 경우에만 활성화됩니다.)
하위 메뉴 초기 설정 구성 범위 비고
Bluetooth Security Setting Medium Medium
High		 Bluetooth 인터페이스의 보안 수준 설정
Bluetooth Connection Destination All Devices All Devices
Authenticated Devices		 Bluetooth 인터페이스의 연결 대상 설정
Bluetooth Device Search On On
Off		 Bluetooth 인터페이스의 장치 검색 설정
Bluetooth iOS Reconnect Request On On
Off		 Bluetooth 인터페이스로 iOS에 재연결 요구 설정
Bluetooth PIN Code - **** Bluetooth 인터페이스의 PIN 코드
초기 설정은 12자리 주소의 마지막 4자리(: 콜론 은 제외).
Bluetooth Device Name - CL-E321_XX
CL-E331_XX 		Bluetooth 인터페이스의 장치 이름
상위 메뉴: Global Configuration
하위 메뉴 초기 설정 구성 범위 비고
- Config Set 1 Config Set 1
Config Set 2
Config Set 3		 구성 번호 설정
상위 메뉴: Machine Information
하위 메뉴 초기 설정 구성 범위 비고
Model Number*1 - CL-E321 모델명 표시
  • CL-E321EX 모델은“CL-E321EX”, CL-E331 모델은 “CL-E331”, CL-E331EX 모델은 “CL-E331EX”로 표시
Serial Number - RH******** 시리얼 번호 표시
Boot Version*1 - *.* 부트 버전 표시
ROM Version*1 - ******** ROM 버전 표시
ROM Date*1 - **/**/** ROM 생성 날짜 표시
ROM CheckSum*1 - **** ROM 체크섬 표시
Head Check*1 - ** 헤드의 저항 값이 사양 범위 내에 있는지를 표시
Print Counter *3 - ****.*** km 인쇄 카운터 표시
Service Counter *3 - ****.*** km 서비스 카운터 표시
Cut Counter - ******* 커터 설치 모델만 커터 카운터 표시
Sensor Monitor*1 - *.* V 센서 레벨 표시
Optional Interface*2 - ********** 설치된 인터페이스 보드의 유형 표시
MAC Address*1 - **.**.**.**.**.** MAC 주소 표시
*1 라벨 프린터 유틸리티에서는 할당되지 않습니다. 설정값을 확인하려면 설정을 인쇄하십시오.
*2 CL-E321EX/CL-E331EX만 해당
*3 더블 히트 기능이 활성화되면 값이 2배가 됩니다. 이 기능은 인쇄의 희미함을 줄입니다.
이 기능을 활성화하려면 Windows 드라이버 속성 또는 LabelPrinterUtility를 통해 설정을 구성하십시오. 설정을 구성하는 방법은 해당 설명서를 참조하십시오.
구성 인쇄 모드 참조
LabelPrinterUtility 다운로드
LabelPrinterUtility 사용하기
  • ●LabelPrinterUtility.exe을 시작하십시오.
  • 응용 프로그램 사용에 대한 자세한 내용은 사용 설명서를 참조하십시오.
Network Seeker
(1) Network Seeker 시작하기
당사 웹 사이트에서 제공받은 “NetSeeker.exe”를 더블 클릭합니다 . 대화 상자가 나타납니다 .
‘Seek’ 버튼을 클릭하여 프린터 검색을 시작합니다.
  • 1.“Seek” 버튼
  • 네트워크의 이더넷 인터페이스 보드에 대한 검색을 시작합니다.
  • [Communication timeout]에서 구성한 시간만큼 응답을 대기합니다.
  • 2.“Edit config” 버튼
  • 선택된 보드의 설정을 변경합니다.
  • 3.Board information list
  • 원 클릭으로 보드를 선택한 다음, 더블 클릭하여 설정을 변경합니다.
  • 4.Board information
  • 원 클릭으로 보드를 선택한 다음, 더블 클릭하여 설정을 변경합니다.
  • 5.Configuration display section
  • 선택한 보드의 설정을 표시합니다.
  • 6.Client condition display
  • “Busy”가 표시된 경우에는 검색, 설정 변경 등의 조작이 금지됩니다.
  • “Stop”을 클릭하면 “Busy” 상태가 강제로 해제됩니다.
  • 7.Communication timeout
  • 검색 및 기타 작업에 대한 타임아웃 시간을 구성할 수 있습니다.
  • 8.Status log
  • 유틸리티의 상태가 표시됩니다.
(2) 설정 변경
메인 대화창에서 이더넷 인터페이스 보드를 선택한 후 “Edit config”를 클릭하면 구성을 변경할 수 있습니다.
  • 이는 변경 불가 매개 변수입니다.
  • 이러한 매개 변수는 읽기용으로만 사용됩니다.
  • 1.디바이스 이름
  • 2.MAC 주소
  • 3.제조사명
  • 4.ROM 버전
  • 5.시리얼 번호
  • 이는 변경 가능 매개 변수입니다.
  • 이러한 매개 변수는 사용자가 변경할 수 있습니다.
  • 1.호스트 이름
  • 2.통신 속도
  • 3.DHCP 사용/사용 안 함
  • 4.IPv4 주소
  • 5.IPv4 게이트웨이
  • 6.IPv4 서브넷 마스크
NetToolK
(1) NetToolK 설치
웹 사이트에서 “NetToolkSetup.exe”를 취득 후 시작하십시오 .
인스톨러 사용에 관한 자세한 내용은 사용 설명서를 참조하십시오.
(2) 정보 목록 창
  • 1.“System”(시스템)
  • “System”(시스템) – “Exit”(종료)를 선택하여 NetToolK를 종료합니다.
  • 2.“Tools”(툴)
  • “Tools”(툴) – “Settings”(설정)을 선택하여 LAN 인터페이스 보드 정보 표시를 전환합니다.
  • “Show LAN board information”(LAN 보드 정보 표시) 확인란을 선택하면 아래와 같이 LAN 인터페이스 보드 작동 상태를 표시할 수 있습니다.
  • 3.“Help”(도움말)메뉴
  • “Help”(도움말)” – “About”(정보)를 선택하여 NetToolK의 버전 정보를 표시합니다.
  • 4.“Refresh List”(목록 새로 고침) 버튼
  • LAN 인터페이스 보드 목록을 새로 고침합니다. 응용 프로그램은 주기적으로 새로 고침 처리가 이루어지지만, 수동으로 새로 고침하고자 할 때 이 버튼을 클릭합니다.
  • 5.“Go to Web Page”(웹 페이지로 이동)버튼
  • 구성하려는 LAN 인터페이스 보드를 선택한 다음 “Configure using a web browser”(웹 브라우저를 사용하여 구성)을 클릭합니다. 브라우저가 시작되고 웹 관리자가 표시됩니다.
  • 6.“Configure the LAN Board”(LAN 보드 구성) 버튼
  • 구성하려는 LAN 인터페이스 보드를 선택한 다음 “Configure Select the LAN See Board”(LAN 보드 구성)을 클릭합니다. 설정 창을 참조하십시오.
  • 7.LAN 인터페이스 보드 목록
  • 네트워크에 연결된 LAN 인터페이스 보드가 목록에 표시됩니다.
  • 동일한 서브넷에 연결된 LAN 인터페이스 보드가 표시됩니다.
(3) 설정 창
목록 화면에서 LAN 인터페이스 보드를 선택하고 “Configure the LAN Board”(LAN 보드 구성)을 클릭하면 LAN 인터페이스 보드를 구성할 수 있습니다.
로그인 화면에서 로그인하려면 사용자 이름과 비밀번호를 입력하십시오.
Username(사용자 이름): admin (공장 출하값)
Password(비밀번호): admin (공장 출하값)
  • 1.“General”(일반) 탭
  • “General”(일반) 탭을 사용하여 WLAN 보드 이름 및 IP 주소를 구성하십시오.
  • 2.“Wireless LAN”(무선 LAN) 탭
  • “Wireless LAN”(무선 LAN) 탭을 사용하여 LAN을 구성합니다.
  • 3.“Supported Protocols”(지원되는 프로토콜) 탭
  • “Supported Protocols”(지원되는 프로토콜) 탭을 사용하여 LPR 및 RAW 프로토콜 활성화, 프린터 타임아웃 시간 설정, “Priority to Ethernet”(우선할 이더넷) 활성화하고 UPnP를 활성화합니다.
  • 4.“User Account”(사용자 계정) 탭
  • “User Account”(사용자 계정) 탭을 사용하여 관리자 이름과 암호를 변경합니다.
  • 5.“Maintenance”(유지 관리) 탭
  • “Maintenance”(유지 관리) 탭을 사용하여 유선/무선 LAN 인터페이스 보드를 재시작, 설정을 공장 출하값으로 되돌리고 펌웨어를 업데이트합니다.
  • * 펌웨어 업데이트에 대한 자세한 내용은 당사에 문의하십시오.
메모
    • 새 사용자 이름과 비밀번호를 잊어 버린 경우 설정을 공장 출하값으로 되돌려야 합니다.
    • 구성을 수행 중인 컴퓨터와 LAN 인터페이스 보드의 서브넷 값이 서로 다른 경우 아래 그림과 같은 메시지가 적색 글자로 표시됩니다.
      이 메시지가 나타나면 “Configure WLAN Board”(WLAN 보드 구성) 버튼을 사용하여 IP 주소를 설정한 다음, LAN 인터페이스 보드를 구성하십시오.
서버 이름과 IP 주소만 구성할 수 있습니다.
한 번 IP 주소를 올바르게 구성한 다음, 무선 LAN 인터페이스 보드를 구성하십시오.
LinkServer 사용자 권한
LinkServer에는 다음과 같은 세 가지의 사용자 권한이 있습니다: 사용자(User), 운영자(Operator) 및 관리자(Administrator)
권한 별로 표시되는 메뉴를 변경하여 LinkServer 조작을 위한 접근을 제한할 수 있습니다.
처음 접속 시 사용자 권한에 맞는 홈 화면이 표시됩니다.
LinkServer 메뉴 구성
LinkServer 메뉴 구성은 다음 그림과 같습니다.
LinkServer 연결 방법
유선LAN
  • 1.웹 브라우저를 열고 원하는 프린터에 설정된 IP 주소를 주소창(붉은 원 표시 부분)에 입력합니다.
  • 예시 그림에서는 “http://169.254.1.10”를 사용하였습니다.
  • 2.[LOG IN] 버튼을 누르면 인증 화면이 표시됩니다.
    공장 출하 시의 기본 상태에서는 인증용 암호 설정 화면이 표시됩니다.
  • 웹 모니터에는 3가지 유형의 사용자 권한이 있습니다. 사용자, 운영자 및 관리자. 운영자 및 관리자 권한의 사용자 이름과 암호를 입력한 후 [SAVE] 버튼을 누르면 인증 정보가 프린터에 저장됩니다. 이후, [LOG IN] 버튼을 누르면 인증 화면이 표시됩니다. 설정한 인증 정보를 입력합니다.
    • 메모
    • 1바이트 영숫자 및 기호를 1~20자로 지정해야 합니다.
    • 운영자 권한의 사용자 이름과 암호에 “운영자”를 지정할 수 없습니다.
    • 관리자 권한의 사용자 이름과 암호에 “관리자”를 지정할 수 없습니다.
  • 3.홈 화면이 표시됩니다.
    인증에 성공하면 운영자 또는 관리자 권한에 맞는 홈 화면이 표시됩니다.
  • 관리자 권한의 홈 화면
  • 사용자 및 운영자 권한에 표시되는 메뉴는 사용자 설정 메뉴에서 변경할 수 있습니다.
    • 메모
    • 설정한 사용자 이름과 암호를 잊어버린 경우는 프린터 본체를 조작하여 설정을 초기화하여, 공장 출하의 기본 상태로 되돌린 다음 인증 정보를 다시 설정합니다.설정을 초기화하면 네트워크 설정뿐만 아니라 프린터의 모든 설정이 초기화되므로 주의하십시오. 프린터 설정을 미리 백업해 두는 것이 좋습니다. LabelPrinterUtility에서 프린터 설정을 가져오거나내보낼 수 있습니다. 자세한 내용은 LabelPrinterUtility의 설명서를 참조하십시오.
  • 4.홈 화면의 메뉴 버튼을 누르고 프린터 조작을 실행합니다.
    • Printer Information: 프린터 정보를 표시합니다.
    • Configure The Printer: LabelPrinterUtility에서 설정한 것과 동일한 구성으로 액세스할 수 있습니다.
    • Operate The Printer: 프린터 작동에 사용됩니다.
  • 5.작업이 완료되면 [LOG OUT] 버튼을 누르고 로그아웃합니다.
  • 로그아웃한 후에는 다시 사용자 권한의 홈 화면이 표시됩니다.
USB(Android 장치)
  • 1.준비
  • USB OTG(On-The-Go)어댑터가 필요합니다.
  • Android 단말기 쪽에는 micro USB 또는 Type-C(수) 커넥터가 있고 (Android 장치에 따라) 다른쪽에는 Type-A(암) 커넥터가 있습니다.
    Type-A(수)와 Type-B(수)를 가진 프린터의 일반 USB 케이블을 사용하여 프린터에 연결할 수 있습니다.
  • 2.사용법
  • 지원되는 프린터 모델을 USB를 통해 Android 장치에 연결하면 LinkServer 앱이 자동으로 시작됩니다.
  • 앱에 프린터 정보가 표시되며 프린터를 설정할 수 있습니다.
  • “SAVE”(저장)을 눌러 변경 사항을 적용하십시오.
  • 프린터가 자동으로 다시 시작되고 새 설정이 저장됩니다.
  • 추가로 조작할 경우는 프린터가 완전히 시작될 때까지 기다리십시오.
센서 조정 모드
이 모드에서는 사용할 용지에 알맞게 용지 센서(상단 또는 하단)를 조정할 수 있습니다.
라벨 프린터 유틸리티를 사용하여 호스트 컴퓨터에서 매체 센서를 쉽게 조정할 수 있습니다. 라벨 프린터 유틸리티를 사용하지 않는 경우는 다음 절차에 따라 센서를 조정하십시오.
LabelPrinterUtility 다운로드 참조
LabelPrinterUtility 사용하기 참조
조정을 시작하기 전에 센서 위치 및 용지를 설정하여 주십시오.
라벨 감지 센서(투영식 센서) 위치 및 매체 설정
블랙 마크 감지 센서(반사식 센서) 위치 및 매체 설정
  • 1.하단 센서가 매체 아래에 오도록 조정합니다.
  • 2.용지가 플래턴 롤러와 용지 센서를 덮도록 용지를 설치합니다.
  • 블랙 라인과 라벨의 간격 부분이 센서를 덮지 않도록 용지를 설치합니다.
    • 라벨 간 간격이 없는 라벨 용지 및 연속 용지를 사용하는 경우
    • 블랙 라인이 없는 부분(또는 라벨 용지용 라벨지면)이 플래턴 롤러 및 용지 센서를 덮도록 용지를 설치합니다.
    • 간격이 있는 라벨 용지를 사용하는 경우
    • 라벨을 벗겨내고 대지(글라신 페이퍼)만 플래턴 롤러 및 용지 센서에 닿도록 용지를 설치합니다.
  • 3.센서를 조정합니다.
  • 센서 조정(라벨 감지 센서(투영식 센서) 또는 블랙 마크 감지 센서(반사식 센서) 사용 시) 참조
메모
  • 상단 센서를 하단 센서 바로 위에 설치하지 마십시오.
    정상적인 조작이 불가능할 수 있습니다.
연속 매체 감지 센서(반사식 센서)의 위치 및 매체 설정
메모
  • 상단 센서를 하단 센서 바로 위에 설치하지 마십시오.
    정상적인 조작이 불가능할 수 있습니다.
센서 조정(라벨 감지 센서(투영식 센서) 또는 블랙 마크 감지 센서(반사식 센서) 사용 시)
  • 1.특수 기능 모드로 프린터를 기동하려면 FEED 키를 누른 상태에서 프린터 전원을 켭니다.
  • 2.FEED 키를 1회 눌러 센서 조정 모드를 선택합니다.
  • 짧은 버저음이 1회 울립니다.
    또한, 상태 LED가 녹색으로 깜박입니다.
  • 3.FEED 키를 적어도 3초 이상 길게 누릅니다.
  • 4.긴 버저음이 울리면 FEED 키에서 손을 떼고 다시 한번 FEED 키를 누릅니다.
  • 프린터가 센서 조정 모드 상태로 됩니다.
  • 5.FEED 버튼을 눌러 라벨 감지 센서(투영식 센서) 또는 블랙 마크 감지 센서(반사식 센서)를 선택합니다.
  • FEED 버튼을 누를 때마다 라벨 감지 센서(투영식 센서)와 블랙 마크 감지 센서(반사식 센서) 옵션 간에 전환됩니다.
  • 센서 버저 상태 LED
    색상 간격
    라벨 감지 센서(투영식 센서) 단음 1회 녹색 깜박임
    FEED 키를 누름 ↕
    블랙 마크 감지 센서(반사식 센서) 단음 2회 녹색 빠르게 깜박임
  • 6.FEED 키를 적어도 3초 이상 길게 누릅니다.
  • 7.긴 버저음이 울리면 FEED 키에서 손을 뗍니다.
  • 센서 조정 작업이 시작됩니다.
    • 센서 조정이 끝나면, 단음 부저가 1번 울립니다.
    • 센서 조정에 실패하면 긴 버저음이 1회 울립니다. 이 경우에는 센서와 용지의 위치를 확인하십시오.
  • 8.센서 조정을 저장하고 완료하려면 FEED 키를 3초 이상 길게 누르십시오.
  • 짧은 버저음이 4회 울리고 프린터가 다시 시작됩니다.
센서 조정(연속 매체 감지 센서(반사식 센서) 사용 시)
  • 1.온라인 설정 모드에서 매체 센서 모드를 연속 매체 감지 센서(반사식 센서) 모드로 설정하고 전원을 끕니다.
  • 온라인 설정 모드 참조
  • 2.특수 기능 모드로 프린터를 기동하려면 FEED 키를 누른 상태에서 프린터 전원을 켭니다.
  • 3.FEED 키를 1회 눌러 센서 조정 모드를 선택합니다.
  • 짧은 버저음이 1회 울립니다.
    또한, 상태 LED가 녹색으로 깜박입니다.
  • 4.FEED 키를 적어도 3초 이상 길게 누릅니다.
  • 5.긴 버저음이 울리면 FEED 키에서 손을 떼고 다시 한번 FEED 키를 누릅니다.
  • 프린터가 센서 조정 모드 상태로 됩니다.
  • 6.FEED 버튼을 눌러 연속 매체 감지 센서(반사식 센서)를 선택합니다.
  • FEED 버튼을 누를 때마다 라벨 감지 센서(투영식 센서), 블랙 마크 감지 센서(반사식 센서) 및 연속 매체 감지 센서(반사식 센서) 옵션 사이에서 전환됩니다.
  • 센서 버저 상태 LED
    색상 간격
    라벨 감지 센서(투영식 센서) 단음 1회 녹색 깜박임
    FEED 키 누름↓
    블랙 마크 감지 센서(반사식 센서) 단음 2회 녹색 빠르게 깜박임
    FEED 키 누름↓
    연속 매체 감지 센서(반사식 센서) 단음 3회 황색 깜박임
    FEED 키 누름↓
    라벨 감지 센서(투영식 센서) 로 돌아갑니다.
  • 7.FEED 키를 적어도 3초 이상 길게 누릅니다.
  • 8.긴 버저음이 울리면 FEED 키에서 손을 뗍니다.
  • 센서 조정 작업이 시작됩니다.
    • 센서 조정이 끝나면, 단음 부저가 1번 울립니다.
    • 센서 조정에 실패하면 긴 버저음이 1회 울립니다. 이 경우에는 센서와 용지의 위치를 확인하십시오.
  • 9.센서 조정을 저장하고 완료하려면 FEED 키를 3초 이상 길게 누르십시오.
  • 짧은 버저음이 4회 울리고 프린터가 다시 시작됩니다.
테스트 인쇄 모드
이 모드에서는 테스트용 샘플을 인쇄합니다.
이 프린터는 라벨 용지 및 연속 용지의 테스트용 샘플을 인쇄할 수 있습니다.
테스트용 샘플을 인쇄하면 인쇄 품질을 빠르게 확인할 수 있습니다.
용지를 설치한 후 다음 절차를 수행합니다.
  • 1.특수 기능 모드로 프린터를 기동하려면 FEED 키를 누른 상태에서 프린터 전원을 켭니다.
  • 2.FEED 키를 2회 눌러 테스트 인쇄 모드를 선택합니다.
  • 짧은 버저음이 2회 울립니다.
    또한, 상태 LED가 녹색으로 빠르게 깜박입니다.
  • 3.FEED 키를 적어도 3초 이상 길게 누릅니다.
  • 4.긴 버저음이 울리면 FEED 키에서 손을 뗍니다.
  • 프린터는 테스트 인쇄 모드 상태로 됩니다.
  • 5.FEED 키를 눌러 용지를 선택합니다.
  • FEED 키를 누를 때마다 라벨 용지 또는 연속 용지로 바뀝니다.
  • 용지 버저 상태 LED
    색상 간격
    라벨 용지 단음 1회 녹색 깜박임
    FEED 키를 누름 ↕
    연속 용지 단음 2회 녹색 빠르게 깜박임
  • 6.FEED 키를 적어도 3초 이상 길게 누릅니다.
  • 7.긴 버저음이 울리면 FEED 키에서 손을 뗍니다.
  • 테스트 인쇄 작업이 시작됩니다.
    • 테스트 샘플이 인쇄된 후에 FEED 키를 누르면 용지 공급 동작을 실행하지 않고 다시 테스트 샘플을 인쇄합니다.
  • 8.테스트 샘플이 인쇄된 후 프린터 전원을 껐다가 켜서 일반 기동 모드로 바꾸어 프린터를 재설정합니다.
메모
  • 프린터가 테스트 인쇄 모드 상태일 때도 일반 모드 인쇄를 실행할 수 있습니다. 단, 프린터가 테스트 인쇄 모드 상태일 때는 FEED 키를 눌러도 용지가 공급되지 않습니다. 대신 테스트 샘플을 인쇄합니다.
구성 인쇄 모드
이 모드는 연속 용지 모드를 사용할 때 프린터 설정 구성을 인쇄하기 위해 사용됩니다.
현재 설정 구성을 인쇄하면 현재 프린터 설정 상태를 빠르게 확인할 수 있습니다.
설정 구성 인쇄 예시
용지를 설치한 후 다음 절차를 수행합니다.
  • 1.특수 기능 모드로 프린터를 기동하려면 FEED 키를 누른 상태에서 프린터 전원을 켭니다.
  • 2.구성 인쇄 모드를 선택하려면 FEED 키를 3번 누르십시오.
  • 짧은 버저음이 3회 울립니다.
    상태 LED는 황색으로 깜박입니다.
  • 3.FEED 키를 적어도 3초 이상 길게 누릅니다.
  • 4.긴 버저음이 울리면 FEED 키에서 손을 뗍니다.
  • 구성 인쇄 작업이 시작됩니다.
  • 구성 인쇄 작업이 완료되면 프린터는 온라인 상태가 됩니다.
  • 5.초기값 설정을 포함한 구성을 인쇄하려면 4단계에서 손가락을 떼지 않은 상태로 FEED를 적어도 3초 이상 길게 누릅니다.
  • 6.긴 버저음이 울리면 FEED 키에서 손을 떼고 다시 한번 FEED 키를 누릅니다.
  • 초기값 설정을 포함한 구성 인쇄 작업이 시작됩니다.
  • 구성 인쇄 작업이 완료되면 프린터는 온라인 상태가 됩니다.
에뮬레이션 전환 모드
이 모드는 사용되는 명령 세트를 변경하기 위해 사용됩니다.
  • 1.특수 기능 모드로 프린터를 기동하려면 FEED 키를 누른 상태에서 프린터 전원을 켭니다.
  • 2.에뮬레이션 전환 모드를 선택하려면 FEED 키를 4회 누릅니다.
  • 짧은 버저음이 4회 울립니다.
    또한, 상태 LED는 황색으로 빠르게 깜박입니다.
  • 3.FEED 키를 적어도 3초 이상 길게 누릅니다.
  • 4.긴 버저음이 울리면 FEED 키에서 손을 뗍니다.
  • 프린터는 에뮬레이션 모드 상태로 됩니다.
  • 5.에뮬레이션 전환 모드를 선택하려면 FEED 키를 누릅니다.
  • FEED 버튼을 누를 때마다 에뮬레이션 모드에서 Datamax 모드, Zebra 모드, Eltron 모드로 전환됩니다.
  • 에뮬레이션 모드 버저 상태 LED
    색상 간격
    Datamax 모드 단음 1회 녹색 깜박임
    FEED 키 누름↓
    Zebra 모드 단음 2회 녹색 빠르게 깜박임
    FEED 키 누름↓
    Eltron 모드 단음 3회 황색 깜박임
    FEED 키 누름↓
    Datamax 모드로 복귀합니다.
  • 6.FEED 키를 적어도 3초 이상 길게 누릅니다.
  • 7.긴 버저음이 울리면 FEED 키에서 손을 떼고 다시 한번 FEED 키를 누릅니다.
  • 선택된 에뮬레이션 모드가 설정되면 프린터가 다시 시작됩니다.
헥사 덤프 모드
이 모드는 데이터 내용을 확인하기 위해 헥사 덤프 리스트(프린터가 수신한 데이터를 16진수 값으로 표시한 리스트)를 인쇄할 때 사용합니다.
덤프 리스트 인쇄 예시
용지를 설치한 후 다음 절차를 수행합니다.
  • 1.특수 기능 모드로 프린터를 기동하려면 FEED 키를 누른 상태에서 프린터 전원을 켭니다.
  • 2.FEED를 5회 눌러서 헥사 덤프 모드를 선택합니다.
  • 짧은 버저음이 5회 울립니다.
    상태 LED는 적색으로 깜박입니다.
  • 3.FEED 키를 적어도 3초 이상 길게 누릅니다.
  • 4.긴 버저음이 울리면 FEED 키에서 손을 뗍니다.
  • 프린터는 헥사 덤프 모드 상태가 됩니다.
  • 5.FEED 키를 눌러 용지를 선택합니다.
  • FEED 키를 누를 때마다 라벨 용지 또는 연속 용지로 바뀝니다.
  • 용지 버저 상태 LED
    색상 간격
    라벨 용지 단음 1회 녹색 깜박임
    FEED 키를 누름 ↕
    연속 용지 단음 2회 녹색 빠르게 깜박임
  • 6.FEED 키를 적어도 3초 이상 길게 누릅니다.
  • 7.긴 버저음이 울리면 FEED 키에서 손을 떼고 다시 한번 FEED 키를 누릅니다.
  • 헥사 덤프 목록 인쇄 작업이 시작됩니다.
  • 8.헥사 덤프 목록이 인쇄된 후 프린터 전원을 껐다가 켜서 일반 기동 모드로 바꾸어 프린터를 재설정합니다.
초기화 모드
이 모드는 프린터 설정 및 사용자 메모리 영역을 초기화하는 데 사용됩니다.
  • 1.특수 기능 모드로 프린터를 기동하려면 FEED 키를 누른 상태에서 프린터 전원을 켭니다.
  • 2.FEED 키를 6회 눌러서 초기화 모드를 선택합니다.
  • 짧은 버저음이 6회 울립니다.
    또한, 상태 LED가 적색으로 빠르게 깜박입니다.
  • 3.FEED 키를 적어도 3초 이상 길게 누릅니다.
  • 4.긴 버저음이 울리면 FEED 키에서 손을 뗍니다.
  • 프린터가 초기화 모드 상태로 됩니다.
  • 5.FEED 키를 눌러 설정 초기화 또는 사용자 메모리 영역 초기화를 선택합니다.
  • FEED 키를 누를 때마다 설정 초기화 또는 사용자 메모리 영역 초기화로 바뀝니다.
  • 초기화 항목 버저 상태 LED
    색상 간격
    설정 초기화 단음 1회 녹색 깜박임
    FEED 키를 누름 ↕
    사용자 메모리 영역 초기화 단음 2회 녹색 빠르게 깜박임
  • 6.FEED 키를 적어도 3초 이상 길게 누릅니다.
  • 7.긴 버저음이 울리면 FEED 키에서 손을 떼고 다시 한번 FEED 키를 누릅니다.
  • 초기화 작업이 완료된 후 프린터가 다시 시작됩니다.
프린터 및 플래턴의 플라스틱 표면
  • ●소량의 에틸알코올을 묻힌 부드러운 천이나 면봉 등으로 먼지나 이물을 닦아 주십시오.
메모
  • 플래턴 청소 시 과도한 양의 에틸알코올을 사용하면 표면이 변형되어 용지 공급이 불안정해질 수 있습니다.
감열 헤드
  • ●소량의 에틸알코올을 묻힌 면봉을 사용하십시오.
주의
  • 인쇄 작업 직후에는 감열 헤드가 뜨겁습니다. 이때 감열 헤드를 손으로 만지지 마십시오.
  • 맨손으로 감열 헤드를 만지거나 감열 헤드가 금속 등에 닿지 않도록 하십시오.
필러
박리 라벨 감지 센서
  • 부드러운 천이나 면봉을 사용하여 먼지를 닦아내십시오.
필러 롤러
  • 소량의 에틸알코올을 묻힌 부드러운 천이나 면봉 등으로 먼지나 이물을 닦아 주십시오.
주의
  • 청소 중 필링 플레이트에 다칠 수 있습니다. 충분히 주의하시기 바랍니다.
오류/알람 표시
프린터에 오류가 발생한 경우 상태 LED와 버저음으로 오류 상태를 확인할 수 있습니다.
상태 LED 버저 오류 오류 설명(굵은 글씨) 및 해결 조치
적색 깜박임 단음 2회 헤드 개방 오류 상단 커버가 제대로 닫히지 않았습니다.
  • 상단 커버를 제대로 닫습니다.
적색 깜박임 단음 3회 용지 없음 오류 프린터에 용지가 없습니다.용지가 올바르게 설치되지 않았습니다.
  • 상단 커버를 열고 용지를 공급하거나 올바르게 설치하십시오.
적색 깜박임 단음 4회 용지 설치 오류
용지 걸림 오류 		라벨 간격 부분 또는 블랙 라인을 감지할 수 없습니다.
  • 용지 센서의 위치를 확인합니다.
  • 용지 센서를 조정합니다.
  • 라벨 감지 센서(투영식 센서), 블랙 마크 감지 센서(반사식 센서) 또는 연속 매체 감지 센서(반사식 센서)의 선택이 사용된 매체 유형과 일치하는지 확인하십시오.
용지를 이송할 수 없습니다.
  • 상단 커버를 열고 이송 시 방해가 되는 용지를 제거한 후 용지를 다시 설치하십시오.
적색 깜박임 단음 5회 리본 없음 오류 리본이 없습니다.
  • 커버를 열고 리본을 교환해 주십시오.
리본이 올바르게 설치되지 않았습니다.
  • 커버를 열고 리본을 다시 설치해 주십시오.
적색 깜박임 단음 6회 커터 오류
(커터 설치 모델) 		커터가 작동하지 않습니다.
  • 상단 커버를 열고 커터 동작의 방해가 되는 용지 또는 물체 등을 제거하십시오.
  • 이물질을 제거한 후에도 커터가 동작하지 않는 경우에는 커터의 연결 또는 설치가 제대로 되지 않았거나 고장일 가능성이 있습니다. 구입처에 문의하십시오.
홈 위치를 감지할 수 없습니다.
  • 자동 커터가 고장일 가능성이 있습니다. 구입처에 문의하십시오.
필러 오류
(필러 장착 모델) 		필러를 인식할 수 없습니다.
  • 프린터의 전원을 다시 껐다가 켭니다.
  • 전원을 껐다가 다시 켠 후에도 필러가 작동하지 않으면 올바르게 연결 또는 설치되지 않았거나 고장일 수 있습니다.
    구입처에 문의하십시오.
황색 깜박임 장음 반복 헤드 저온 오류 감열 헤드의 온도가 낮습니다(약 -10도).
  • 최소 0도 이상의 적절한 환경에서 프린터를 사용하십시오.
감열 헤드가 연결되지 않습니다.
  • 감열 헤드와 케이블 연결 상태를 확인하십시오.
적색과 녹색 교대 깜박임 장음 반복 RS-232C 통신 오류 패리티 오류프레임 오류수신 버퍼가 가득 찼습니다.전송 버퍼가 가득 찼습니다.
  • 통신 설정을 확인하십시오.
적색과 황색 교대로 깜박 장음 반복 하드웨어 오류 하드웨어 오류가 감지되었습니다.
  • 즉시 프린터의 전원을 끄고 구입처에 문의하십시오.
황색 깜박임 없음 헤드 고온 경고
모터 고온 경고 		감열 헤드 또는 용지 공급 모터의 온도가 높습니다.
  • 인쇄 중 감열 헤드가 약 70도 이상이 되면 인쇄가 중단됩니다. 온도가 약 60도 이하로 떨어지면 인쇄가 자동으로 다시 시작됩니다.
  • 작동 중 용지 공급 모터가 약 95도 이상이 되면 인쇄가 중단됩니다. 온도가 약 85도 이하로 떨어지면 인쇄가 자동으로 다시 시작됩니다.
적색 깜박임 없음 헤드 체크 알람 서멀 헤드의 히터 엘리먼트 저항 값이 비정상입니다.사양과 다른 히터 엘리먼트가 있는 서멀 헤드가 설치되었습니다.
  • FEED 버튼을 한번 누르면 경보가 해제됩니다.
  • 판매점에 문의하여 서멀 헤드를 교체하실 것을 권장합니다.
* CL-E321/CL-E331에는 손상된 헤드 엘리먼트 점검 기능이 없으므로, 손상된 엘리먼트로 인한 세로 흰색 선이 생겼을 경우에는 서멀 헤드를 청소한 다음 테스트 인쇄에서 인쇄 점검을 수행하십시오.
흰색 선 발생 문제가 해결되지 않으면 헤드 엘리먼트가 손상되었을 수 있습니다.
에뮬레이션 자동 감지 설정이
시스템 설정의 에뮬레이션 자동 감지 설정이 "온" 또는 "완전 자동"으로 설정되어 작동할 때 에뮬레이션과 다른 제어 언어가 수신되면, 에뮬레이션이 자동으로 전환됩니다.(단 Eltron 언어는 감지되지 않습니다.)
에뮬레이션 자동 감지 설정이 "완전 자동"으로 설정된 경우
시작 시에는에뮬레이션선택으로 저장 중인 에뮬레이션으로 기동합니다. 그런 다음, 처음에 수신한 제어 언어의 에뮬레이션으로 계속작동합니다. 새 에뮬레이션은 에뮬레이션선택 설정에 저장됩니다. 이때 자동으로 다시시작하지는 않습니다. 수동으로 재부팅하면 새로 저장된 에뮬레이션 설정으로 시작됩니다. 재부팅하지 않은상태에서 추가로 다른 제어 언어를 수신하면, 마지막에 수신한 제어 언어의 에뮬레이션이 명령 설정에 저장되고 자동으로 다시 시작됩니다. 재부팅 전에 수신한 데이터는무시됩니다.
에뮬레이션 자동 감지 설정이 "온"으로 설정된 경우
(1) 프린터 설정과 다른 에뮬레이션 명령이 수신되면 경보음이 짧게 한 번 울리고 상태 LED가 초록색과 주황색으로 교대로 깜박입니다.
(2) 피드 버튼을 3초 이상 누르고 있으면 경보음이 길게 한 번 울리고, 피드 버튼을 놓으면 전송된 명령과 호환되는 에뮬레이션으로 전환됩니다.
(3) 단계 (2)에서 피드 버튼을 놓지 않고 3초 이상 누르고 있으면 경보음이 짧게 4번울리고, 피드 버튼을 놓으면 에뮬레이션이 전환되지 않는 대신 온라인 상태로 복귀합니다.
문제 해결
이 장에서는 프린터에 문제가 발생하거나 오류 메시지가 표시될 때 취해야 할 해결 조치에 대해 설명합니다.
  • 고장 발생 시의 점검 항목
작동 중에 프린터에 고장이 발생하면 다음 표를 참고해 문제를
해결하기 위한 조치를 취하십시오.
조치를 취해도 문제가 해결되지
않을 경우에는 이 프린터를 구입한 대리점의 서비스 담당자에게
문의하십시오.
현상 점검 해결 조치
프린터 전원이
연결되도 LED 가
점등하지
않습니다 . 		전원 코드의 플러그가
전기 콘센트에 제대로
끼워졌습니까? 		전원 코드의 플러그를 전기
콘센트에 제대로 끼우십시오.
전원 코드의 단자가
프린터의 전원 코드
연결부에 제대로
끼워졌습니까? 		전원 코드의 단자를 프린터의
전원 코드 연결부에 제대로
끼우십시오.
전원 코드가
손상되지는
않았습니까? 		전원 코드를 교환해
주십시오. 프린터를 구입한
대리점에 문의해 프린터 전용
코드를 구입할 수 있는지
확인하십시오.
참고 : 반드시 프린터의 전용
코드를 사용하십시오.
프린터가 연결된
콘센트에 전원이
공급되고 있습니까? 		콘센트에 전원이 공급되고
있는지 확인하십시오.
문제가
있을 때는 건물에 전원이
공급되고 있는지 또는 단전
상황인지 확인하십시오.
건물
두꺼비집 ( 분전반 ) 의
메인 퓨즈가
끊어졌습니까? 		필요한 경우에는 건물
두꺼비집 ( 분전반 ) 의 메인
퓨즈를 교환하고 주 차단기를
올려 주십시오. 퓨즈 교환은
자격을 갖춘 기사에게
요청하십시오.
AC 어댑터 연결 참조
현상 점검 해결 조치
용지는
공급되지만 아무
것도 인쇄되지
않습니다. 		감열 인쇄 헤드가
더러워지지는
않았습니까?
라벨이 헤드에
달라붙지 않았습니까? 		더러워진 경우에는 부속의 헤드 클리너(별매)로 먼지를 제거하십시오.
서멀 프린트 헤드에 라벨이 붙어 있으면 제거하십시오.
주의: 프린터 내부에 붙어있는 라벨을 제거하기 위해 금속 물체를 사용하지 마십시오.
서멀 프린트 헤드가 손상될 수 있습니다.
접착성 라벨 재료가 서멀 프린트 헤드에 붙어 있으면 에틸 알코올에 적신 부드러운 천으로 제거하십시오.
권장하는 리본이나
그와 동일한 종류의
리본을 사용하고
있습니까? 		권장하는 리본이나 그와 동일한
종류의 리본을 사용하십시오.
리본 설치 참조
유지보수 참조
현상 점검 해결 조치
인쇄가 깔끔하게
되지 않습니다. 		매체와 리본이 제대로
장착되었습니까? 		매체와 리본을 제대로
장착하십시오.
인쇄 농도가 너무
높거나 낮지
않습니까? 		메뉴 또는 제어용 소프트웨어를
사용해 적합한 인쇄 농도로
설정하십시오.
플래튼 롤러가
더러워지거나 형태가
변형되지 않았습니까? 		더러워진 경우에는
에틸알코올로 청소해 주십시오 .
형태가 변형된 경우에는 교환해
주십시오.
참고 : 교환에 대해서는
프린터를 구입한 대리점에
문의하십시오.
감열 인쇄 헤드가
더러워지지는
않았습니까?
라벨이 헤드에
달라붙지 않았습니까? 		더러워진 경우에는 부속의 헤드 클리너(별매)로 먼지를 제거하십시오.
서멀 프린트 헤드에 라벨이 붙어 있으면 제거하십시오.
주의: 프린터 내부에 붙어있는 라벨을 제거하기 위해 금속 물체를 사용하지 마십시오.
서멀 프린트 헤드가 손상될 수 있습니다.
접착성 라벨 재료가 서멀 프린트 헤드에 붙어 있으면 에틸 알코올에 적신 부드러운 천으로 제거하십시오.
권장하는 리본이나
그와 동일한 종류의
리본을 사용하고
있습니까? 		권장하는 리본이나 그와 동일한
종류의 리본을 사용하십시오.
사용하는 용지 너비에 대해 프린터의 헤드 압력 밸런스가 올바른 상태입니까? 슬라이더를 사용하여 서멀 인쇄 헤드의 헤드 압력을 조정하십시오.
용지 보급 참조
리본 설치 참조
설정 목록 참조
유지보수 참조
현상 점검 해결 조치
인쇄 위치가
변경되었습니다. 		매체와 리본이 제대로
장착되었습니까? 		매체와 리본을 제대로
장착하십시오.
플래튼 롤러가
더러워지거나 형태가
변형되지 않았습니까? 		더러워진 경우에는
에틸알코올로 청소해 주십시오 .
형태가 변형된 경우에는 교환해
주십시오.
참고 : 교환에 대해서는
프린터를 구입한 대리점에
문의하십시오.
데이터 내용과
호스트로부터의
명령 신호에 문제가
없습니까? 		에러 메시지가 표시되면,
소프트웨어 내용과 호스트
컴퓨터에서 설정된 통신 상태를
점검하십시오.
메뉴의 값이 적절하게
설정되어 있습니까? 		조작 패널 또는 호스트
컴퓨터를 사용해 적절한 메뉴
값을 설정하십시오.
매체 센서의 감도가
사용하는 매체에
적합합니까? 		매체 감도를 적합한 값으로
설정해 주십시오.
그래도 문제가 해결되지 않을
경우에는 ‘시스템 설정 (System
setup)’ 에서 설정된 ‘센서
레벨 (Sensor level)’ 을
변경하십시오.
조작 패널 참조
용지 보급 참조
설정 목록 참조
유지보수 참조
현상 점검 해결 조치
리본에 주름이
집니다. 		사용하는 리본의 좌우
균형이 맞습니까? 		리본 좌우 균형 조정 노브로 좌우
균형을 조정합니다.
인쇄 농도가 너무 높지
않습니까? 		메뉴 또는 제어용 소프트웨어를
사용해 적합한 인쇄 농도로
설정하십시오.
매체와 리본이 권장
제품이나 그에 준하는
제품입니까?
리본 좌우 밸런스 조정 참조
현상 점검 해결 조치
리본이 감기지
않습니다. 		올바른 순서에 따라
리본을 설치했습니까? 		리본을 올바른 순서에 따라
설치하십시오.
리본을 감는 방향이
반대로 되지
않았습니까? 		올바른 감는 방향으로
설치하십시오.
리본 설치 참조
현상 점검 해결 조치
커터 오류가 발생합니다. 걸린 용지가 있습니까? 걸린 용지를 제거하고 전원을 껐다가 다시 켜도 문제가 해결되지 않으면 커터 잠금 해제 모드를 활성화하고 커터 잠금을 해제하십시오.
커터 잠금 해제 모드 참조
기본 사양
인쇄
항목 설명
인쇄 방법 감열/열전사
해상도 CL-E321/CL-E321EX 주 주사선 밀도: 203도트/인치(8도트/mm)
부 주사선 밀도: 203도트/인치(8도트/mm)
헤드 도트: 864도트(유효 도트: 832)
CL-E331/CL-E331EX 주 주사선 밀도: 300도트/인치(11.8도트/mm)
부 주사선 밀도: 300도트/인치(11.8도트/mm)
헤드 도트: 1248도트(유효 도트: 1240)
최대 인쇄 너비 CL-E321/CL-E321EX 104 mm/4.1인치
CL-E331/CL-E331EX 105 mm/4.1인치
최대 인쇄 길이 CL-E321/CL-E321EX (Datamax) 2539.7 mm/99.99인치
(Zebra) 2540.0 mm/100.00인치
CL-E331/CL-E331EX 1,270.0 mm/50.00인치
인쇄 농도 인쇄 농도는 소프트웨어로 조정 가능
인쇄 속도
항목 설명
인쇄 속도 설정 CL-E321/CL-E321EX 2~8인치/초 범위에서 1인치 단위로 설정 가능(7, 8인치/초는 상온, 농도 10, 권장 용지, 권장 리본 사용 시에 적절)
CL-E331/CL-E331EX 초당 2~6인치 범위에서 1인치 단위 설정 가능
필러 모델 초당 2~4인치 범위에서 1인치 단위 설정 가능
인쇄 모드
항목 설명
일괄 모드 일반 인쇄(1매 또는 여러 매)
떼어내기 모드 인쇄가 완료된 후에 떼어내기 위치까지 용지를 역이송합니다. (롤 용지의 경우 역이송 시 라벨이 벗겨질 수 있습니다.)
잘라내기 모드 지정된 시트/라벨 수 단위로 절단하며 인쇄합니다. 잘라내기 모드에는 2종류가 있습니다.
  • 역이송
  • 컷스루
  • (컷스루는 이전 라벨이 절단 위치에 오면 현재 진행 중인 인쇄를 중단하고 절단하는 것을 의미합니다. 절단 후 인쇄는 재개되지만, 인쇄 이음 부분에 틈이 생길 수 있습니다.)
필링 모드 라벨 인쇄 후 대지에서 라벨이 벗겨집니다.
용지
항목 설명
용지 종류 롤, 팬 폴드(접힌 용지) 용지
(연속 라벨, 다이컷, 연속 태그, 연속 티켓)
롤 용지 방향 바깥면
권장 용지 열전사: 라벨 용지(LR1111 Lintec)
감열지: 라벨 용지(150LA-1 Ricoh)
태그 용지(130LHB, Ricoh 제품)
최대 용지 너비 118.0 mm/4.65인치
최소 용지 너비 25.4 mm/1.00인치
최소 라벨 너비 21.5 mm/0.85인치
최소 라벨 간격*1 표준 모델 및 커터 모델 8.89 mm/0.35인치*2
필러 모델 직접 감열식: 27.94mm/1.10인치열 전사식: 37.54mm/1.48인치
최대 라벨 피치 CL-E321/CL-E321EX (Datamax) 2539.7 mm/99.99인치
(Zebra) 2540.0 mm/100.00인치(필러 모델: 122.54mm/4.82인치)
CL-E331/CL-E331EX 1,270.0 mm/50.00인치(필러 모델: 122.54mm/4.82인치)
최대 용지 두께 표준 모델 및 커터 모델 0.19 mm/0.0075인치
필러 모델 0.17 mm/0.0067인치
최대 용지 길이 CL-E321/CL-E321EX 표준 모델 및 커터 모델:
(Datamax) 2539.7 mm/99.99인치
(Zebra) 2540.0 mm/100.00인치필러 모델(최대 라벨 길이): 120mm/4.72인치
CL-E331/CL-E331EX 표준 모델 및 커터 모델: 1,270.0 mm/50.00인치필러 모델(최대 라벨 길이): 120mm/4.72인치
최소 용지 길이*1 표준 모델 및 커터 모델 6.35 mm/0.25인치*2
필러 모델 직접 감열식: 25.40 mm/1.00인치열 전사식: 35.00mm/1.38인치
최소 용지 두께 0.0635 mm/0.0025인치
장착시 롤 직경 최대 외경: 127 mm/5인치
용지 내경: 25.4 또는 38.1 mm/1인치 또는 1.5인치(필러 모델: 38.1mm/1.5인치)
*1 용지 간격이 1 이하인 용지를 사용하는 경우 [Small Media Adjustment] 설정을 활성화하십시오.
*2 커터 설치 모델의 경우, 용지 길이 25.4 mm (1인치) 미만인 경우 커터가 작동되지 않습니다.
리본
항목 설명
리본 감는 방향 바깥쪽 감기(잉크 표면이 바깥쪽)
권장 리본 B110A(Ricoh 제품)
최대 리본 너비 114.0mm/4.50인치
최소 리본 너비 35.0mm/1.38인치
최대 리본 길이 300.0m/984피트
최대 롤 지름 68.0mm/2.68인치
지관 안지름 25.4±0.254mm/1.00±0.01인치
지관 바깥지름 33.4±0.50mm/1.31±0.02인치
리본 종료 테이프 길이 최대 80mm/3.15인치
리본 종료 감지 리본 인코더 센서로 잉크 리본 종료 검출
바코드
항목 설명
Datamax® 에뮬레이션 1차원 ·Code 3 of 9 ·UPC-A ·UPC-E ·EAN-13 (JAN-13) ·EAN-8 (JAN-8) ·Interleaved 2 of 5 ·Code 128 ·HIBC (Code 3 of 9 using Modulus 43) ·Codabar (NW-7) ·Int 2 of 5 (Interleaved 2 of 5 using Modulus 10) ·Plessey ·Case Code ·UPC2DIG Add ·UPC5DIG Add ·Code 93 ·Telepen·ZIP ·UCC/EAN128 ·UCC/EAN128(K-MART용) ·UCC/EAN128 Random Weight ·FIM
2차원 ·Maxi Code ·PDF-417 ·Data Matrix ·QR Code
·Aztec ·GS1 Databar Omnidirectional (RSS-14)
·GS1 Databar Truncated (RSS-14 Truncated)
·GS1 Databar Stacked (RSS-14 Stacked)
·GS1 Databar Stacked Omnidirectional (RSS-14 Stacked Omnidirectional)
·GS1 Databar Limited (RSS Limited)
·GS1 Databar Expanded (RSS Expanded)
Zebra® 에뮬레이션 1차원 ·Code 11 ·Interleaved 2 of 5 ·Code 39 ·EAN-8 ·UPC-E ·Code93 ·Code128 ·EAN-13 ·Industrial 2 of 5 ·Standard 2 of 5 ·ANSI CODABAR ·LOGMARS ·MSI ·Plessey ·UPC/EAN Extensions ·UPC-A ·POSTNET ·Planet
2차원 ·Code49 ·PDF-417 ·CODA BLOCK ·Maxi Code ·Micro PDF-417 ·Data Matrix ·QR Code ·TLC39 ·Aztec
·GS1 Databar Omnidirectional (RSS-14)
·GS1 Databar Truncated (RSS-14 Truncated)
·GS1 Databar Stacked (RSS-14 Stacked)
·GS1 Databar Stacked Omnidirectional (RSS-14 Stacked Omnidirectional)
·GS1 Databar Limited (RSS Limited)
·GS1 Databar Expanded (RSS Expanded)
Eltron® 에뮬레이션 1차원 ·Code39 ·Code93 ·Code128 ·Codabar ·EAN-8 ·EAN-13 ·German Postal Code ·Interleaved2of5 ·POSTNET ·Planet ·Japanese Postnet ·UCC/EAN-128 ·UPC-A ·UPC-E
·UPC-Interleaved2of5 ·Plessey (MSI-1) ·MSI-3
2차원 ·Aztec ·Data Matrix ·MaxiCode ·PDF-417 ·QR Code
·GS1 Databar Omnidirectional (RSS-14)
·GS1 Databar Limited (RSS Limited)
·GS1 Databar Stacked (RSS-14 Stacked)
·GS1 Databar Truncated (RSS-14 Truncated)
폰트
항목 설명
Datamax® 에뮬레이션
  • 1.7종류의 고정 폭 폰트
  • 2.OCR 폰트
  • OCR-A*1 및 OCR-B*1
  • 3.비례 폰트
  • CG Triumvirate smooth 폰트
  • CG Triumvirate bold smooth 폰트
  • CL-E321/CL-E321EX: 6, 8, 10, 12, 14, 18, 24, 30, 36, 48 포인트
  • CL-E331/CL-E331EX: 4, 5, 6, 8, 10, 12, 14, 18, 24, 30, 36, 48 포인트
  • 문자 세트: 코드 페이지 850 표준 준용
  • 4.TrueType™ rasterizer
  • 5.한자 폰트(고딕)
    JIS 제1수준 한자, JIS 제2수준 한자, 특수기호, 확장 한자
    16도트, 24도트, 32도트, 48도트
Zebra® 에뮬레이션
  • 1.5종류의 고정 폭 폰트
  • 2.OCR 폰트
  • OCR-A*1 및 OCR-B*1
  • 3.비례 폰트
  • CG Triumvirate Condensed Bold
  • 4.TrueType™ rasterizer
  • 5.한자 폰트(고딕)
  • JIS 제1수준 한자, JIS 제2수준 한자, 특수기호, 확장 한자
  • 24도트
Eltron® 에뮬레이션
  • 1.5종류의 고정 폭 폰트
  • 2.2종류의 고정 폭 폰트
*1 OCR 폰트는 리더기에 따라서 인지율이 낮을 수 있습니다.
심볼 세트*1
항목 설명
싱글바이트 세트(Datamax®, Zebra ® Emulation) ·PC866U Ukrainian*2 ·PC Cyrillic ·ISO 60 Danish/Norwegian ·Desk Top ·ISO 8859/1 Latin 1 ·ISO 8859/2 Latin 2 ·ISO 8859/9 Latin 5 ·ISO 8859/10 Latin 6 ·ISO 8859/7 Latin/Greek ·ISO 8859/15 Latin 9 ·ISO 8859/5 Latin/Cyrillic ·ISO 69: 프랑스어 ·ISO 21: 독일어 ·ISO 15: Italian ·Legal, Math-8 ·Macintosh ·Math ·PC-858 Multilingual ·Microsoft Publishing ·PC-8 ·PC-437 USA ·PC-8 D/N ·PC-437N ·PC-852 Latin/Greek ·PC-862 Latin/Hebrew ·Pi Font ·PC-850 Multilingual ·PC-864 ·Latin/Arabic ·PC-8 TK ·PC-437T ·PC-1004 ·PC-775 Baltic ·Non-UGL ·Generic Pi Font ·Roman-8 ·Roman-9 ·ISO 17: Spanish ·ISO 11: Swedish ·Symbol ·PS Text ·ISO 4: United Kingdom ·ISO 6: ASCII ·Ventura International ·Ventura Math ·Ventura US ·Windows 3.1 Latin 1 ·Wingdings ·Windows 3.1 Latin 2 ·Windows 3.1 Baltic (Latv, Lith) ·Windows 3.0 Latin 1 ·Windows Latin/Cyrillic ·Windows 3.1 Latin 5
더블바이트 세트(Datamax® 에뮬레이션) ·EUC ·JIS ·Shift JIS ·Unicode ·KS Code ·GB Code
*1 TrueType 폰트로 드로잉할 때 사용합니다. Eltron® 에뮬레이션은 TrueType 폰트를 지원하지 않습니다.
*2 “PC866U Ukraina”는 Datamax® 에뮬레이션으로만 사용이 가능합니다.
제어 언어
Datamax® 언어, Zebra® 언어 및 Eltron® 언어를 지원
전자 부품 개요
항목 설명
CPU 32비트 RISC CPU(최대 동작 주파수 216 MHz)
ROM 플래시 ROM 16 MB (사용자 공간: 4 MB)
RAM SDRAM 32 MB (사용자 공간: 4 MB)
용지 감지 센서
항목 설명
투과식 센서 라벨 간격, 태그의 홈, 용지 부족 상태를 감지합니다.
반사식 센서 용지 후면의 블랙 라인, 용지 부족 상태를 감지합니다.
리본 인코더 센서 잉크 리본의 종료 감지
박리 라벨 감지 센서 벗겨진 라벨 감지(필러 모델만 해당)
통신 인터페이스
  • CL-E321/CL-E331
항목 설명
시리얼 RS-232C, D-SUB 9핀 암 커넥터변조 속도: 2400, 4800, 9600, 19200, 38400, 57600, 115200 bps
USB USB 2.0 풀스피드 (12 Mbps), B 타입 커넥터
이더넷 10BASE-T/100BASE-TX, RJ45 커넥터
  • CL-E321EX/CL-E331EX
항목 설명
내장 USB USB 2.0 풀스피드 (12 Mbps)
옵션 인터페이스 시리얼 RS-232C, 9핀 D-SUB 수 커넥터변조 속도: 2400, 4800, 9600, 19200, 38400, 57600, 115200 bps
Bluetooth (Bluetooth3.0)＋USB 2.0 풀스피드 (12 Mbps)
유선LAN 10BASE-T/100BASE-TX, RJ45 커넥터
무선 LAN (IEEE802.11a/b/g/n) ＋ 이더넷(10BASE-T/100BASE-TX)
USB 호스트 + 유선/무선 LAN USB 2.0 Full speed(12Mbps)×2　＋　Ethernet(10BASE-T/100BASE-TX)
표시 및 스위치
항목 설명
LED 전원(녹색), 상태/오류/경보(녹색, 적색, 황색)
버저 경보, 경고 및 기타 표시
조작 키 1개(공급 기능 및 기타 조작)
패널 버튼 CL-E321/CL-E331: 유선 LAN 설정을 인쇄하고 초기화 실행CL-E321EX/CL-E331EX: 확장 인터페이스 보드 설정을 인쇄하고 초기화 실행
헤드 개방 감지 스위치 헤드 개방 감지
이더넷 패널 버튼 이더넷 설정 인쇄 및 초기화
전원 스위치 전원을 켜기/끄기
전원 공급 장치
AC 어댑터 (DOE 레벨 VI 호환 )
입력 : 100~240 VAC, 50/60 Hz
출력 : 24 VDC, 2.5 A
USB 전원 공급 전용 포트(CL-E321EX/CL-E331EX)
출력: DC 5V, (최대) 2.1A
신뢰성
항목 설명
헤드 당사 규정의 인쇄 조건으로 권장 용지를 사용한 경우
내마모성 50 km (이물질로 인한 파손은 대상에서 제외)
플래턴 플래턴 100km(필러 모델에서만 5~10km 후에 교체 권장)
자동 커터 최소 300,000커트 (60 μm ≦ 종이 두께 ＜ 150 μm)
최소 100,000커트 (150 μm ≦ 종이 두께 ≦ 190 μm)
환경 조건
사용 조건 참조
보관 조건 참조
정전압
EN61000-4-2:2009 준거
AC 소비 전력
항목 설명
CL-E321/CL-E321EX 100V/50Hz: 대기 시 1.7W
작동 시 70W(열전사/USB/인쇄 속도 8IPS/인쇄 농도 10/인쇄율 12.5%)220V/50Hz: 대기 시 1.7W
작동 시 66W(열전사/USB/인쇄 속도 8IPS/인쇄 농도 10/인쇄율 12.5%)
CL-E331/CL-E331EX 100V/50Hz: 대기 시 1.7W
작동 시 66W(열전사/USB/인쇄 속도 6IPS/인쇄 농도 10/인쇄율 12.5%)220V/50Hz: 대기 시 1.7W
작동 시 63W(열전사, USB, 인쇄 속도 6IPS, 인쇄 농도 10, 인쇄율 12.5%)
외형 크기
외형 치수*1 참조
질량
  • 표준 모델 및 옵션 인터페이스 모델: 2.6kg
  • 표준 모델 및 옵션 인터페이스 모델(AC 어댑터 보관 케이스 포함): 3.3kg
  • 커터 모델: 2.9kg
  • 필러 모델: 2.7kg
부속물
  • AC 어댑터
  • AC 코드
  • 용지 샤프트
  • 용지 샤프트 가이드
  • 리본 샤프트(2개)
  • 리본을 감은 코어
  • USB 케이블
  • 간편 설명서* / 안전 지침
* 간편 설명서에 나열된 URL에서 드라이버, SDK, 유틸리티 및 BarTender (레이블 생성 소프트웨어)를 다운로드할 수 있습니다.
선택 사항(초기 설정)
  • 커터
  • AC 어댑터 케이스
  • 옵션 인터페이스
  • 필러
외형 치수*1
표준 모델
AC 어댑터 수납형 모델
커터 모델

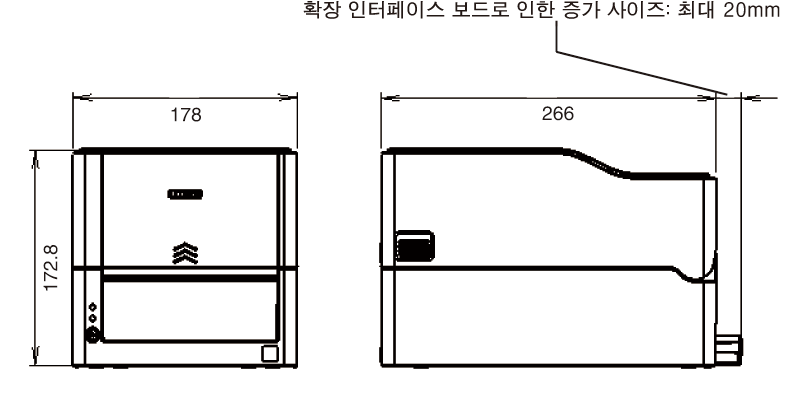

옵션 인터페이스 모델
필러 모델
*1 치수는 설계 값입니다. 실제 치수는 제조 공정 조건에 따라 달라질 수 있습니다.
사용 조건
  • (1)적합한 작동 온도: 0~40도
  • (2)적합한 인쇄 온도: 5~35도
  • (3)습도: 30~80% RH(결로 없음)
보관 조건
  • (1)온도: -20~60도(기록지 제외)
  • (2)습도: 5~85% RH(기록지 제외, 응결 없음)
  • 단, 고온다습한 환경에서 보관하는 경우, 40도, 85% RH 조합이 한계값입니다(결로 없음).
인터페이스
직렬 인터페이스(CL-E321/CL-E331)
인터페이스 사양
전송 방식 조보 동기식, 전이중 통신
신호 레벨 RS-232C
보 레이트 2400, 4800, 9600, 19200, 38400, 57600, 115200 bps
데이터 길이 7비트 또는 8비트
정지 비트 1비트 또는 2비트
패리티 홀수, 짝수, 없음
인터페이스 9핀 D-SUB 암 커넥터(CL-E321/CL-E331)9핀 D-SUB 수 커넥터(CL-E321EX/CL-E331EX)
  • CL-E321/CL-E331 암 커넥터
  • CL-E321EX/CL-E331EX 수 커넥터
신호선/핀 배열
신호 코드 신호 핀 번호 기능
INIT 리셋 1 프린터 리셋 신호선
RXD 수신 데이터 2 프린터가 외부 기기로부터 데이터를 수신할 때 사용하는 신호선
TXD 전송 데이터 3 프린터가 외부 기기로 데이터를 전송할 때 사용하는 신호선
DTR 데이터 터미널 릴레이 4 프린터가 외부 장치와 통신할 수 있을 때 활성화되는 신호선
SGND 신호선 접지 5 신호선 접지 기준
DSR 데이터 준비 완료 6 외부 장치가 프린터와 통신할 수 있을 때 활성화되는 신호선
RTS 전송 요청 7 프린터가 데이터를 수신하기 위해 판독한 외부 장치에 통지하기 위해 사용하는 신호선
CTS 송신 준비 완료 8 외부장치가 데이터를 수신할 준비가 되었음을 프린터에 통지하기 위해 사용되는 신호선
VCC +5 V 9 (공장에서만 사용)
XON/XOFF 프로토콜
  • a.XON 코드 출력의 필요 조건
    • 전원을 켠 후 통신이 가능해졌을 때.
    • 수신 버퍼의 사용 가능 공간이 128바이트 이하가 되어 XOFF 코드를 출력한 후에 수신 버퍼의 사용 가능 공간이 1,024바이트 이상이 되었을 때
  • b.XOFF 코드 출력의 필요 조건
    • 수신 버퍼의 사용 가능 공간이 128바이트 이하일 때
DTR 프로토콜
  • a.DTR 신호가 Ready (High)가 되는 조건
  • 수신 버퍼를 128바이트 이상 사용 가능할 때
  • 단, 수신 버퍼의 사용 가능 용량이 1024바이트 이하가 되어 DTR 신호가 Busy (Low) 상태가 된 경우, 수신 버퍼의 사용 가능 용량이 1024바이트 이상이 될 때까지 Busy (Low) 상태를 유지합니다.
  • b.DTR 신호가 Busy (Low)가 되는 조건
  • 수신 버퍼의 사용 가능 공간이 128바이트 이하일 때
USB 인터페이스
사양
표준 범용 직렬 버스 2.0 사양 준용
전송 속도 12 Mbps 풀 스피드 전송 지원
수신 버퍼 16 KB 수신 버퍼
커넥터 USB 타입 B 커넥터
신호선/핀 배열
신호 코드 신호 핀 번호 기능
VBUS USB 전원 1 USB 전원(+5 V)
D- 신호선 - 2 신호선 -
D+ 신호선 + 3 신호선 +
GND GND 4 GND
Bluetooth 인터페이스(CL-E321EX/CL-E331EX)
사양
버전 Bluetooth 3.0 + EDR
프로파일 시리얼 포트 프로파일(SPP)
iPod 액세서리 프로토콜(iAP)
전력 등급 클래스 2(10m 가시 거리)
주파수 대역 2.400~2.483GHz
전원 사양 약 3mA(통신 중 평균 27mA, 최대 70mA)
장치 이름 “CL-E321_XX”,“CL-E331_XX”(XX는 Bluetooth 장치 주소의 마지막 2자리이며 기본 설정)
각부 명칭
  • 1.상태 LED
  • 이 LED는 Bluetooth의 통신/연결/오류 상태를 나타냅니다.
  • 2.USB 커넥터
  • USB 통신으로 데이터를 교환할 수 있습니다.
메모
  • 이 인터페이스 보드를 USB 인터페이스로 사용할 경우, USB 케이블을 본체 쪽과 인터페이스 보드 양쪽에 연결하지 마십시오.
    USB 케이블이 양쪽에 연결되면 본체의 커넥터에 연결된 통신이 우선됩니다.
Bluetooth 상태 LED
상태 설명 상태 LED(녹색)
발견
대기 		발견
연결
대기 상태
연결
대기 		연결
대기 상태
iAP 연결 데이터 세션 오픈되기 전
통신 가능 (SPP/iAP) 데이터 전송 가능
오류 오류 또는 설정 구성 중 꺼짐
페어링 조작
Bluetooth 데이터 통신을 위해 Bluetooth 연결을 처음 설정할 때는 아래 작업을 수행해야 합니다.
  • 1.Bluetooth 장치 검색
  • 2.페어링 설정 구성
  • 1.Bluetooth 장치 검색
  • Bluetooth 장치를 검색하기 전에 호스트 PC에서 Bluetooth가 활성화되어 있는지 확인하십시오.
  • 이 제품은 장치 검색에서 “CL-E321_XX”또는“CL-E331_XX”(XX는 고유한 Bluetooth 장치 주소의 마지막 2자리 숫자)입니다.
  • 검색한 장치 중에서 이 제품을 선택하십시오.
  • 2.페어링 설정 구성
  • 일반적으로 장치 검색 중에 프린터를 선택하면 페어링 설정으로 직접 전환됩니다.
메모
  • 장치 검색 중에 프린터를 선택한 후에 일부 호스트 PC 구성 및 모델에 따라서는 페어링 설정으로 직접 전환되지 않을 수 있습니다.
기능
  • 1.LED로 통신 상태 표시
  • 2.사용 가능한 보안 설정(인증, 암호화 및 장치 검색 제한)
  • 이 제품은 높음과 중간 2가지 보안 수준을 제공합니다.
  • 보안 수준의 차이는 인증 요청과 암호화 요청의 유무에 따릅니다.
  • 인증 요청이 필요한 것은 서비스 검색 또는 iAP/SPP 연결을 시작할 때 이며, 2단계 보안 수준의 인증 요청과 암호 요청은 단말기의 SSP 지원의 유무를 포함하여 다음과 같은 관계가 됩니다.
    • SSP를 지원하지 않는 장치
    • 보안 설정 서비스 검색 인증 요청 PIN 코드 연결 인증 SPP 연결 인증 요청 암호화 요청
      중간 아니요 예 예 예
      높음 예 예 예 예
    • SSP를 지원하는 장치
    • 보안 설정 서비스 검색 인증 요청 PIN 코드 연결 인증 SPP 연결 인증 요청 암호화 요청
      중간 아니요 아니요 예 예
      높음 예 아니요 예 예
  • 3.페어링 정보 저장 기능(최대 8개, 8개를 초과하면 가장 최근의 8개를 저장)
  • 4.안전한 심플 페어링(SSP) 또는 PIN 코드를 통한 연결 승인
  • PIN 코드의 초기값은 자체 테스트 인쇄로 인쇄되는 12자리 주소(콜론 “:”제외)의 마지막 4자리이며 PIN 코드에 알파벳 문자(A~F)가 포함된 경우는 대문자를 지정합니다.
  • (예: 01:23:45:67:89:AB인 경우, 초기 PIN 코드는 89AB입니다.)
  • SSP 기능이 있는 호스트의 경우는 추가 작업없이 페어링이 이루어집니다.
  • SSP 기능이 없는 호스트의 경우 PIN 코드를 묻는 메시지가 표시되므로 PIN 코드를 입력하십시오.
  • 5.연결 업데이트 기능
  • 온라인 구성 모드에서 “Bluetooth connection update mode”(Bluetooth 연결 업데이트 모드)를 실행하면 검색 가능한 상태로 전환됩니다.
  • 또한 동일한 구성 모드에서 “All Bluetooth pairing information deletion mode”(모든 Bluetooth 페어링 정보 삭제 모드)를 실행하면 저장된 페어링 정보가 삭제되고 검색 가능한 상태로 전환됩니다.
  • 호스트의 페어링 정보를 삭제한 경우에는 프린터에서도 페어링 정보를 삭제하지 않으면 다시 장치 검색을 실행해도 장치가 표시되지 않을 수 있습니다.
  • 이런 경우에는 연결 업데이트 스위치와의 페어링 정보를 삭제하여 검색 가능한 상태로 전환하십시오.
  • 6.자동 재연결
  • iOS 장치의 Bluetooth 통신에서는 페어링 된 iOS 장치와 프린터 간의 연결이 끊긴 후에 자동으로 복원되지 않습니다. 하지만, 자동 재연결을 활성화해 두면, 프린터는 양방향 통신이 활성화된 후 iOS 장치와의 재연결을 시도하고 연결을 자동으로 복원합니다.
메모
  • 요청에 “No”(아니요)가 표시되더라도 연결된 상대방의 요청이 있으면 요청에 따르십시오.
    보안 설정이 중간인 암호화는 인증된 iAP/SPP 연결에 대해서만 활성화됩니다.
  • 이 기능은 공장 출하 설정에서는 활성화되어 있습니다.
    호스트가 iOS 기기가 아닌 경우에는 자동 재연결에 연결하는 데 다소 시간이 걸릴 수 있습니다.
  • 통신 상대가 iOS 장치인 경우에도 아래 조건이 자동 재연결 기능을 방해할 수 있습니다.
    • 인쇄가 완료된 후 Bluetooth 통신을 차단할 경우
    • 동일한 프린터에서 인쇄할 iOS 장치가 여러 개인 경우
  • 이러한 상황에서는 자동 재연결을 비활성화하십시오.
  • 전원을 켤 때 Bluetooth 모듈의 초기 설정과 같은 처리를 수행하므로 시작하는 데 몇 초가 걸릴 수 있습니다.
  • 호스트에서 대량의 데이터를 전송할 경우, 프린터와 호스트의 전송 데이터 버퍼가 가득 차지 않도록 사용자 측에서 전송 시간 및 전송 데이터 양 조정과 같은 제어를 수행하십시오.
  • 페어링 정보 삭제 및 재연결에 대해서는 다음을 참조하십시오.
온라인 설정 모드 참조
이더넷 인터페이스(CL-E321/CL-E331)
지원 프로토콜
지원 프로토콜 ARP, IP, TCP
전송 계층 프로토콜 TCP, UDP
응용 계층 프로토콜 DHCP, HTTP, SNMP, Raw 소켓 포트
Raw 소켓 포트
인쇄 데이터 및 프린터 상태의 양방향 통신을 수행합니다.
포트 번호 9100(사용자 구성 가능)
포트 통신 방향 양방향
소켓 최대 연결 8
인쇄 가능 연결 개수 1(다른 소켓은 예약됨)
타임아웃 기본값: 60초0~300초 사이에서 구성할 수 있습니다.0으로 설정된 경우, 타임아웃 되지 않습니다.
HTTP 서버
웹 모니터링 기능으로 프린터 및 네트워크 관련 설정을 구성할 수 있습니다.
자세한 내용은 웹 모니터 설명 페이지를 참조하십시오.
LinkServer를 사용한 프린터 설정 구성 참조
포트 번호 80
최대 동시 연결 4
HTTP 버전 HTTP/1.1
DHCP
전원 연결 후 60초 이내에 DHCP 서버로부터 IP 주소가 자동으로 할당됩니다.
IP 주소가 자동으로 할당되지 않는 경우, 고정 IP 주소(기본값: 169.254.1.10)가 적용됩니다.
SNMP 에이전트
SNMP 버전 SNMPv2(트랩 기능은 지원되지 않음)
포트 번호 161
지원되는 MIB HOST-RESOURCES-MIB, Citizen-MIB(프라이빗)
커뮤니티명 public(퍼블릭)
커넥터 연결
핀 번호 신호 기능
1 TX+ 송신(+)
2 TX- 송신(-)
3 RX+ 수신(+)
4 N.C. -
5 N.C. -
6 RX- 수신(-)
7 N.C. -
8 N.C. -
호환 커넥터
프린터: RJ-45 커넥터
LED 동작
다음은 포트 LED 동작에 대한 설명입니다.
  • 1.네트워크 통신 속도 표시
  • 통신 속도 LED(녹색)
    100 Mbps 켜짐
    10 Mbps/차단 시 깜박임
  • 2.네트워크 상태 표시
  • 상태 LED(황색)
    연결 켜짐
    차단 꺼짐
    데이터 통신 중 깜박임
메모
  • 현재 이더넷 설정을 확인하려면 이더넷 인터페이스 옆에 있는 이더넷 패널 버튼을 눌러 설정을 인쇄합니다.
  • 이더넷 설정을 초기화하려면 이더넷 패널 버튼을 3초 이상 길게 누릅니다. 짧은 버저 소리가 나면 이더넷 패널 버튼을 3초 이내에 적어도 3초 이상 길게 누릅니다.
유선/무선 LAN 인터페이스(CL-E321EX/CL-E331EX)
사양
인터페이스 본체부
무선(*1) 액세스 방식 인프라스트럭처
보안 WPA2-PSK(암호화: AES, TKIP)
WPA-PSK(암호화: AES, TKIP)
WEP(키 길이: 64bit/128bit)
이더넷 표준 10BASE-T/100BASE-TX, 전이중/반이중 자동 협상
포트 RJ-45
네트워크 IP 버전 IPv4
프로토콜 TCP, UDP, HTTP, ICMP, DHCP, SNMP
인쇄 포트 RAW(9100 포트: 사용자 구성 가능), LPR
IP 주소 설정 수동, DHCP
하드웨어 조작 패널 LED 4개(패널 상에 2개, RJ45 커넥터 상에2개), 버튼 1개
USB 포트 커넥터: USB-A x 0/1/2 USB 표준: USB 2.0 High Speed
소프트웨어 설정 변경 방법 브라우저, PC 구성 툴, 클라우드
펌웨어 업데이트 브라우저, PC 구성 툴, 클라우드
지원 플랫폼 Windows 7, Windows 8, Windows 10, HTML5 브라우저
USB_Wi-Fi 어댑터 부분(*1)
모델 번호 WU606n WN-AC433UK
Wi-Fi 사양 지원 규격 IEEE802.11n IEEE802.11g IEEE802.11b IEEE802.11n IEEE802.11a IEEE802.11g IEEE802.11b
채널 수 1~13개 채널 2.4GHz 대역: 1~13개 채널 5.2GHz 대역: 36/40/44/48 채널 5.3GHz 대역: 52/56/60/64 채널 5.6GHz 대역: 100/104/108/112/116/120/124/128/132/136/140 채널
주파수 대역 2.4GHz 대역(2.412~2.472MHz) 2.4GHz 대역(2.412~2.472MHz) W52: 5.2GHz 대역(5150~5250MHz) W53: 5.3 GHz 대역(5250~5350MHz) W56: 5.6GHz 대역(5470~5725MHz)
전송 속도 IEEE802.11n: 최대 150Mbps IEEE802.11g: 최대 54Mbps IEEE802.11b: 최대 11Mbps IEEE802.11n: 최대 150Mbps IEEE802.11a: 최대 54Mbps IEEE802.11g: 최대 54Mbps IEEE802.11b: 최대 11Mbps
*1 무선 LAN을 사용하는 경우에만 해당
USB 장치 연결
각 USB 포트에 할당된 기능이 다릅니다.
다음 그림을 참조하여 USB 장치를 올바른 위치에 연결하십시오.
  • 1.주변 장치 제어 또는 무선 LAN 어댑터 연결용
  • 주변 장치 또는 무선 LAN 어댑터를 연결합니다.
  • 2.호스트 컴퓨터 통신용
  • 호스트 컴퓨터와 연결합니다.
    프린터와 호스트 컴퓨터는 USB를 통해 통신합니다.
  • 3.전원 공급용
  • 모바일 장치 또는 기타 USB 장치 연결합니다.
    연결된 USB 장치에 전원을 공급할 수 있습니다.
  • * 이 포트는 USB 데이터 통신을 지원하지 않습니다.
  • USB 전원 공급 포트 참조
  • 4.무선 LAN 어댑터 연결용
  • 무선 LAN 어댑터를 연결합니다.
패널 버튼 조작
LAN 보드 뒷면의 패널 버튼을 사용하여 보드 조작을 수행합니다.
  • LAN 연결 활성화
  • 프린터를 켭니다. 이 보드의 작동은 약 20초 후에 시작됩니다.
  • LAN 설정 정보 인쇄
  • 패널 버튼을 누릅니다.
  • 설정 모드 들어가기
  • 패널 버튼을 길게 누릅니다. 설정 모드가 시작되었음을 알리기 위해 버저가 1번 울립니다.
    • 설정 모드를 사용하여 공장 출하 설정을 읽을 수 있습니다.
    • 구성 모드에서 3초 동안 아무 작업도 수행하지 않으면 모드가 다시 일반 모드로 전환됩니다.
  • 공장 출하 설정으로 돌아가기
  • 보드 설정 모드로 들어간 다음 패널 버튼을 길게 누릅니다. 보드를 공장 출하 설정으로 되돌립니다.
메모
  • 이 조작이 완료되면 보드가 자동으로 다시 시작됩니다. 설정을 지운 후 네트워크 설정을 다시 구성해야 합니다.
LED 기능
아래 표는 LED 표시의 의미를 설명합니다.
  • 1.유선 LAN 전송 속도
  • 전송 속도 LED(녹색)
    100Mbps 켜짐
    10Mbps/연결되지 않음 꺼짐
  • 2.유선 LAN 연결/전송 상태
  • 연결 상태 LED(황색)
    연결 켜짐
    연결되지 않음 꺼짐
    데이터 전송 진행 중 깜박임
  • 3.유선/무선 LAN 상태
  • 연결 상태 LED(녹색) LED(적색) 설명
    프린터 연결 없음 꺼짐 — 보드가 프린터와 연결되어 있지 않습니다.
    프린터 연결 네트워크 연결 없음 켜짐 꺼짐 보드가 프린터와 연결되어 있습니다.
    유선 LAN으로 연결 켜짐 깜박임
    (1초 주기)     		유선 LAN을 통해 DHCP 서버에 IP 주소를 문의 중입니다.
    유선 LAN 작동 켜짐 켜짐 유선 LAN을 통해 네트워크 작업을 수행 중입니다.
    무선 LAN으로 연결* 깜박임
    (2초 주기)     		깜박임
    (1초 주기)     		무선 LAN을 통해 액세스 포인트에 연결 중 또는 DHCP 서버에 IP 주소를 문의 중입니다.
    무선 LAN 작동* 깜박임
    (2초 주기)     		켜짐 무선 LAN을 통해 네트워크 작업을 수행 중입니다.
    리소스 오류 교대로 깜박임(1초 주기) 보드가 정상적으로 작동하지 않습니다.
    시스템 오류 교대로 깜박임(0.2초 주기) 보드가 정상적으로 작동하지 않습니다.
  • * 무선 LAN 을 사용하는 경우에만 해당
웹 관리자
인터페이스 보드에는 웹 브라우저를 사용하여 보드에 연결하고 보드 설정을 변경할 수있는 웹 관리자 기능이 있습니다.
웹 관리자 시작
  • 1.웹 브라우저를 시작합니다.
  • 2.주소란에 보드의 IP 주소를 입력한 후 [Enter]를 누릅니다.
HOME 화면
웹 관리자의 홈 화면입니다.
다음 화면은 무선 LAN의 예입니다.
여기에서 [CONFIG] 버튼을 누릅니다.
CONFIG 화면
공장 출하 시의 기본 상태에서는 관리자 암호 설정 화면이 표시됩니다.
  • New Password/Confirm New Password
  • 이 보드의 관리자 암호를 설정합니다.
    • 참고
    • 1바이트 영숫자로 1~15자를 지정해야 합니다.
    • 설정한 암호를 잊어버린 경우는 인터페이스 보드를 초기화하여 공장 출하의 기본상태로 되돌린 후 암호를 다시 설정하십시오. 인터페이스 보드를 초기화하는 방법에 대한 자세한 내용은 별도의 설명서를 참조하십시오.
    아래 Login 다이얼로그가 나오면 관리자 유저로 로그인하고 , 인터페이스 보드의 설정을 진행합니다 .
    • User Name
    • 본 보드의 관리자 유저명을 입력합니다. ( 초기치 : admin)
    • Password
    • 관리자 유저의 패스워드를 입력합니다.
    • 「Login」버튼
    • 관리자 유저명 , 패스워드를 입력하여「 Login」버튼을 클릭해주세요 . 설정화면을 표시합니다 .상세한 설정에 대해서는 별책의 매뉴얼을 참조해주세요 .
