IMPRESORA TÉRMICA POR LÍNEAS

MODELO CT-E601
Manual de Usuario
PRECAUCIONES GENERALES
  • Antes de utilizar este producto, asegúrese de leer completamente este manual. Después de haber leído este manual, guárdelo en un lugar seguro al que pueda acceder fácilmente para poder consultarlo en el futuro.
  • La información de este manual está sujeta a cambios sin previo aviso.
  • La reproducción o transferencia parcial o total de este documento por cualquier medio está prohibida si no se dispone del permiso de Citizen Systems.
  • Citizen Systems no se hace responsable de los resultados de impresión independientemente de la existencia de omisiones, errores o erratas en este manual.
  • Citizen Systems no es responsable por cualquier problema causado como resultado del uso de partes opcionales o materiales de consumo no especificados en este manual.
  • A menos que se explique en alguna parte en este manual, no intente mantener, desmontar o reparar este producto.
  • Citizen Systems no es responsable por ningún daño atribuible a una operación/manejo incorrecto, o condiciones ambientales inadecuadas que no se especifiquen en este manual.
  • Los datos son básicamente para uso temporal y no son almacenados durante un largo período de tiempo ni permanentemente. Citizen Systems no se hace responsable de los daños o lucro cesante que pudieran resultar de la pérdida de datos por accidentes, reparaciones, pruebas u otras causas.
  • Si detecta alguna omisión o error o bien tiene alguna duda, póngase en contacto con su distribuidor de Citizen Systems.
  • Si detecta que falta alguna página o que están incorrectamente ordenadas, póngase en contacto con su distribuidor de Citizen Systems para obtener un manual de reposición.
El uso de la insignia “Made for Apple” significa que un accesorio se ha diseñado para conectarse específicamente al producto o a los productos de Apple identificados en la insignia y que el desarrollador ha certificado que cumple con las normas de rendimiento de Apple.
Apple no se hace responsable del funcionamiento de este dispositivo ni de su conformidad con las normas de seguridad y regulatorias.
Tenga en cuenta que el uso de este accesorio con un producto de Apple puede afectar al rendimiento inalámbrico.
  • Apple, Apple TV, Apple Watch, iPad, iPad Air, iPad Pro, iPhone, and Lightning are trademarks of Apple Inc., registered in the U.S. and other countries. tvOS is a trademark of Apple Inc. The trademark "iPhone" is used in Japan with a license from Aiphone K.K.
  • EPSON y ESC/POS son marcas comerciales registradas de Seiko Epson Corporation.
  • QR Code es una marca comercial registrada de DENSO WAVE INCORPORATED.
  • Ethernet es una marca comercial registrada de Fuji Xerox Corporation.
  • Bluetooth® es una marca registrada de Bluetooth-SIG Inc.
  • CITIZEN es una marca comercial registrada de Citizen Watch Co., Ltd.
  • Todas las demás marcas comerciales son propiedad de sus respectivos propietarios.
  • Citizen Systems emplea estas marcas comerciales de acuerdo con la licencia de los propietarios relevantes.
Copyright© CITIZEN SYSTEMS JAPAN CO., LTD. 2021
NORMAS DE SEGURIDAD ...QUE DEBEN SER SEGUIDAS ESTRICTAMENTE
Antes de utilizar este producto por primera vez, lea atentamente estas NORMAS DE SEGURIDAD. La manipulación incorrecta puede resultar en accidentes (incendio, descarga eléctrica o lesión).
Para evitar lesiones a los operadores, a terceros, o daños materiales, en este Manual de usuario se utilizan símbolos especiales de advertencia para indicar los puntos importantes que deben observarse estrictamente.
  • Después de haber leído este manual, guárdelo en un lugar seguro al que pueda acceder fácilmente para poder consultarlo en el futuro.
  • Algunas de las descripciones de este manual podrían no ser relevantes para algunos modelos de impresoras.
A continuación se describe el grado de peligro y los daños que podrían producirse si la impresora no es utilizada de la forma correcta o si se ignoran las instrucciones indicadas por los símbolos de advertencia. Asegúrese de leer esta información atentamente.
ADVERTENCIA
  • Si no se cumplen las normas indicadas por este símbolo, se pueden producir lesiones mortales o graves.
PRECAUCIÓN
  • Si no se cumplen las precauciones indicadas con este símbolo, se pueden producir lesiones personales o daños materiales.
Este símbolo se utiliza para avisarle de puntos importantes.
Este símbolo se utiliza para avisarle del peligro de descargas eléctricas o daños electrostáticos.
Este símbolo indica que la impresora debe ser desconectada de la toma de corriente mural.
Este símbolo se utiliza para indicar que la fuente de alimentación debe conectarse a tierra.
Este símbolo se utiliza para indicar una información útil, tal como procedimientos, instrucciones y otros.
Este símbolo se utiliza para indicar acciones prohibidas.
PRECAUCIONES DE INSTALACIÓN PARA LA IMPRESORA
ADVERTENCIA
  • No utilice ni guarde este producto en un lugar donde esté expuesto a:
    • Llamas o aire húmedo.
    • Luz solar directa.
    • Aire caliente o calor procedente de un aparato de calefacción.
    • Atmósfera salina o gases corrosivos.
    • Lugar mal ventilado.
    • Reacciones químicas en un laboratorio.
    • Aceite, partículas de acero o polvo en el aire.
    • Electricidad estática o campos magnéticos intensos.
  • En estos lugares se puede generar un riesgo de daños para la impresora, así como fallos en el producto, sobrecalentamiento, emisión de humos, incendios o descargas eléctricas.
    También se pueden producir incendios o descargas eléctricas, por lo que deberán evitarse siempre.
  • No deje caer ningún objeto extraño ni derrame líquidos en el interior de la impresora. No ponga tampoco ningún objeto encima de la impresora.
  • No deje caer ningún objeto metálico como, por ejemplo, clips sujetapapeles, alfileres o tornillos en el interior de la impresora.
  • No coloque floreros, macetas o recipientes que contengan agua encima de la impresora.
  • No derrame café, bebidas o cualquier otro líquido en el interior de la impresora.
  • No rocíe insecticida ni ningún otro líquido químico encima de la impresora.
  • La caída accidental de un objeto extraño metálico en la impresora puede causar averías, un incendio o una descarga eléctrica.
    Si ocurriese, apague inmediatamente la impresora, desenchúfela de la toma de corriente y llame a su distribuidor local de Citizen Systems.
  • No utilice la impresora en los siguientes casos:
    • No someta la impresora a fuertes impactos o sacudidas bruscas (por ejemplo, que sea pisoteada, se deje caer o reciba golpes).
    • No intente nunca desmontar ni modificar la impresora.
  • Estas acciones pueden generar un riesgo de daños para la impresora, así como fallos en el producto, sobrecalentamiento, emisión de humos, incendios o descargas eléctricas.
    También se pueden producir incendios o descargas eléctricas, por lo que deberán evitarse siempre.
  • Este dispositivo no es adecuado para utilizarlo en lugares en que hayan niños presentes. Instale, utilice o guarde el dispositivo fuera del alcance de los niños.
    • Los aparatos eléctricos pueden causar lesiones o accidentes inesperados si se manejan o utilizan incorrectamente.
    • Mantenga el cable de alimentación y los cables de señales fuera del alcance de los niños. Tampoco debe permitirse que los niños tengan acceso a la parte interna de la impresora.
    • La bolsa de plástico en la que se entrega la impresora deberá ser eliminada correctamente o guardarse fuera del alcance de los niños. Cubrirse la cabeza con ella puede causar asfixia.
PRECAUCIÓN
  • No utilice la impresora en las siguientes condiciones.
    • Evite aquellos lugares inestables o sometidos a vibraciones.
    • Evite aquellos lugares en los que la impresora no esté nivelada.
      • La impresora podría caerse o provocar lesiones.
      • La calidad de impresión podría deteriorarse.
    • No bloquee los orificios de ventilación de la impresora.
    • No coloque ningún objeto encima de la impresora.
    • No cubra o envuelva la impresora con un paño o una sábana.
      • De hacerlo, podría dar lugar a la acumulación de calor y deformación de la carcasa, y provocar un incendio.
    • No utilice la impresora cerca de una radio o un televisor, ni la conecte a la misma toma de corriente de dichos aparatos.
    • Evite utilizar la impresora interconectada con un cable o cordón que no tenga protección contra ruido.
      (Para las interconexiones, utilice un cable blindado o un cable de par trenzado y núcleos de ferrita, u otros dispositivos antirruido).
    • Evite utilizar la impresora junto a un aparato que sea una fuente de ruido intenso.
      • La impresora puede causar un efecto adverso en las emisiones de radio y TV cercanas. También pueden haber casos en que los aparatos eléctricos cercanos afecten adversamente a la impresora, causando errores de datos o fallos de funcionamiento.
    • Instalada con una orientación distinta a las especificadas.
      • Puede resultar en funcionamiento erróneo, fallos o descargas eléctricas.
  • Conecte la impresora a una toma de tierra.
    • Las fugas eléctricas pueden ocasionar descargas eléctricas.
  • No conecte la toma a tierra de la impresora a ninguno de los puntos siguientes:
    • Tuberías de gas
      • —Podría producirse una explosión de gas.
    • Tierra de la línea telefónica
    • Pararrayos
      • —Si cae un rayo, la sobrecorriente podría causar un incendio o una descarga eléctrica.
    • Tuberías de agua
      • —Para hacer la conexión a tierra no deberán utilizarse tuberías de agua de plástico. (Podrán utilizarse las tuberías aprobadas por la compañía de abastecimiento de agua).
  • Antes de conectar o desconectar el cable de puesta a tierra a/de la impresora, desenchufe siempre la impresora de la toma de corriente eléctrica.
PRECAUCIONES PARA EL MANEJO DE LA IMPRESORA
ADVERTENCIA
  • Tenga en cuenta las precauciones siguientes para la fuente de alimentación y el cable de alimentación:
    • No enchufe ni desenchufe el cable de alimentación con las manos mojadas.
    • Utilice la impresora solamente con la tensión y la frecuencia especificada.
    • Utilice solamente el adaptador de CA especificado con la impresora.
    • Utilice solo el cable de alimentación que viene con la impresora y no utilice jamás el cable de alimentación suministrado con otro dispositivo.
    • Asegúrese de que la toma de corriente a la que conecte la impresora tenga la capacidad suficiente.
    • No conecte la impresora a una toma de corriente o un adaptador de alimentación compartidos con otros aparatos.
    • No enchufe el cable de alimentación a una toma eléctrica si el enchufe tiene polvo u otro tipo de suciedad adherida.
    • No utilice un cable de alimentación deformado o estropeado.
    • No mueva la impresora mientras está encendida.
      • El manejo incorrecto de la impresora puede provocar fallos, emisión de humo, incendio o descarga eléctrica.
      • Una sobrecarga puede hacer que el cable de alimentación se recaliente, se incendie o se dispare el disyuntor.
    • No coloque nada encima del cable de alimentación. No coloque la impresora en un lugar donde el cable de alimentación pueda ser pisado.
    • No doble, retuerce o estire el cable de alimentación excesivamente. Tampoco transporte el producto mientras se encuentre en este estado.
    • No intente modificar el cable de alimentación si no es necesario.
    • No coloque el cable de alimentación cerca de un aparato de calefacción.
      • Si no se observan estas precauciones, podrían romperse los cables o el aislamiento, lo que podría causar fugas y descargas eléctricas, o fallos en la impresora.
        Si el cable de alimentación sufre daños, póngase en contacto con su distribuidor de Citizen Systems.
    • No deje ningún objeto alrededor de la toma de corriente.
    • Suministre alimentación eléctrica a la impresora desde una toma de corriente próxima, fácilmente accesible en caso de emergencia.
      • En caso de emergencia, tire del enchufe para apagarla inmediatamente.
    • Inserte completamente el enchufe de alimentación en la toma de corriente.
    • Si no se va a utilizar la impresora durante un período de tiempo prolongado, déjela desconectada de la toma de corriente eléctrica.
    • Sostenga el enchufe y el conector cuando enchufe o desenchufe el cordón de alimentación o el cable de señales después de apagar la impresora y el aparato conectado a esta.
PRECAUCIÓN

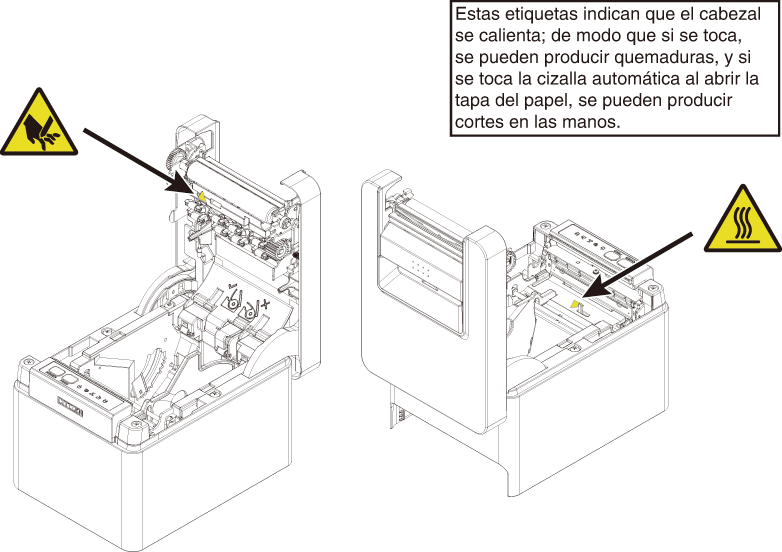

  • Hay una etiqueta de precaución colocada en la posición que se indica en la imagen siguiente. Antes de utilizar la impresora, lea atentamente las precauciones de uso.
  • No transporte esta impresora con el rollo de papel en el interior.
    • Podrían producirse fallos o daños en la impresora.
  • Para evitar fallos de funcionamiento tenga en cuenta lo siguiente:
    • No abra la tapa del papel mientras se está imprimiendo.
    • Evite utilizar la impresora sin estar correctamente cargado el papel.
    • Evite utilizar papel que no cumpla con las especificaciones.
      • Puede resultar en una calidad de impresión inadecuada.
    • No utilice papel roto o empalmado con cinta adhesiva de plástico.
    • Evite tirar con la mano del papel que ya está cargado.
    • No utilice objetos puntiagudos para pulsar los botones.
  • Asegúrese de insertar firmemente las clavijas del enchufe en las tomas correspondientes.
    • Una mala conexión puede dañar los componentes electrónicos internos o el hardware del ordenador al que está conectada.
  • Utilice solamente la impresora con los dispositivos que tienen las especificaciones de solenoide descritas para el conector de interfaz del cajón portamonedas.
    • Si no se tiene en cuenta esta precaución se pueden producir fallos de funcionamiento de la impresora.
  • Para impedir lesiones y fallos de funcionamiento tenga en cuenta lo siguiente:
    • No toque la superficie de impresión de la cabeza térmica.
    • No toque las piezas móviles (como, por ejemplo, la cizalla del papel, los engranajes o las piezas eléctricas con corriente) mientras la impresora está en funcionamiento.
    • En el caso de problemas no intente reparar la impresora. Solicite la reparación al centro de servicio de Citizen Systems.
    • Tenga cuidado para no pillarse las manos o los dedos con las tapas de la impresora.
    • Tenga cuidado con los bordes afilados de la impresora. Procure que no se produzcan lesiones personales o daños materiales.
      • Se puede producir descarga eléctrica, quemadura o lesión.
MANTENIMIENTO DIARIO
  • Tome las precauciones siguientes para el mantenimiento diario:
    • Cuando vaya a limpiar la impresora, apáguela y desconéctela siempre de la toma de corriente.
    • Con un paño suave y seco, elimine la suciedad y el polvo de la superficie de la carcasa.
      Si está muy sucia, límpiela con un paño de cocina humedecido con agua y bien escurrido.
      No utilice nunca disolventes orgánicos tales como diluyente, tricloroetileno, bencina, cetona, etc., ni paños tratados químicamente.
    • Para retirar el polvo de papel, utilice una escobilla suave.
PRECAUCIÓN
  • La cabeza térmica estará muy caliente inmediatamente después de imprimir.
    Deje que se enfríe antes de iniciar las tareas de mantenimiento.
NOCIONES GENERALES
La impresora térmica por líneas serie CT-E601 ha sido diseñada para utilizarse con una amplia gama de equipos terminales, tales como terminales de datos, POS y de cocina.
Estas impresoras incorporan numerosas funciones, por lo que se pueden utilizar en una amplia variedad de aplicaciones.
EXPLICACION DE LAS PARTES DE LA IMPRESORA
INSTALACIÓN
MANTENIMIENTO Y LOCALIZACION DE AVERIAS
OTROS
El uso de la insignia “Made for Apple” significa que un accesorio se ha diseñado para conectarse específicamente al producto o a los productos de Apple identificados en la insignia y que el desarrollador ha certificado que cumple con las normas de rendimiento de Apple.
Apple no se hace responsable del funcionamiento de este dispositivo ni de su conformidad con las normas de seguridad y regulatorias.
Tenga en cuenta que el uso de este accesorio con un producto de Apple puede afectar al rendimiento inalámbrico.
  • Apple, Apple TV, Apple Watch, iPad, iPad Air, iPad Pro, iPhone, and Lightning are trademarks of Apple Inc., registered in the U.S. and other countries. tvOS is a trademark of Apple Inc. The trademark "iPhone" is used in Japan with a license from Aiphone K.K.
  • EPSON y ESC/POS son marcas comerciales registradas de Seiko Epson Corporation.
  • QR Code es una marca comercial registrada de DENSO WAVE INCORPORATED.
  • Ethernet es una marca comercial registrada de Fuji Xerox Corporation.
  • Bluetooth® es una marca registrada de Bluetooth-SIG Inc.
  • CITIZEN es una marca comercial registrada de Citizen Watch Co., Ltd.
  • Todas las demás marcas comerciales son propiedad de sus respectivos propietarios.
  • Citizen Systems emplea estas marcas comerciales de acuerdo con la licencia de los propietarios relevantes.
Copyright© CITIZEN SYSTEMS JAPAN CO., LTD. 2021
Características
  • Impresión a alta velocidad posible de hasta 350 mm/s
  • Para el exterior se utiliza plástico con mezcla de iones de plata
  • Diseño moderno
  • Tamaño compacto con la altura más baja posible

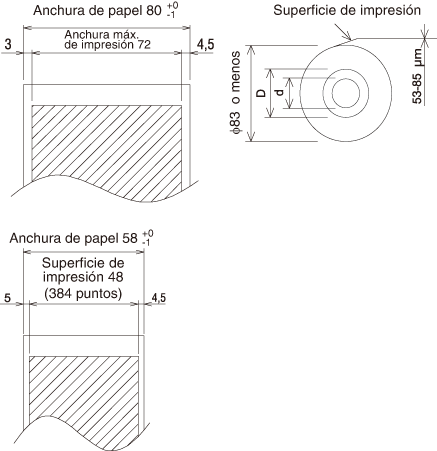

  • Soporte de anchuras de papel de 80 mm y 58 mm
  • Empleo de cizalla de alta velocidad
  • Incluye sensor de detención de impresión por atasco de papel
  • Incluye función de alisado de papel
  • Se incluye una interfaz USB de serie
  • Equipada con un puerto de alimentación USB estándar
  • Función de ahorro de energía (compatible con ENERGY STAR)

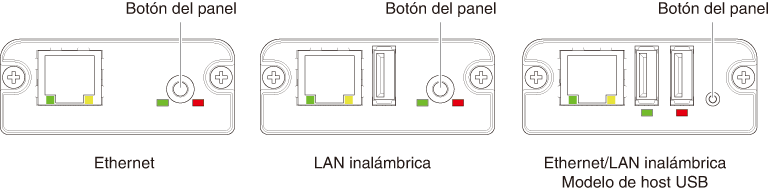

  • Placa de interfaz intercambiable

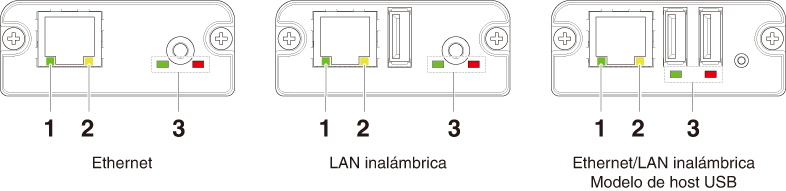

  • Función de impresión XML/Web incluida (modelo de LAN por cable o LAN inalámbrica)

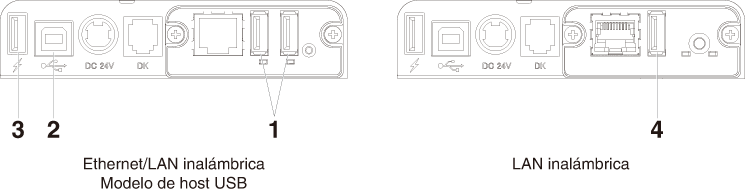

  • Función de host USB con capacidad para controlar los dispositivos periféricos incluidos (modelo de LAN por cable, Bluetooth o host USB Lightning)
  • El modelo Lightning puede transmitir datos incluso durante la carga rápida de los dispositivos de Apple
  • Indicación de estado y errores de la impresora mediante cinco pilotos LED
  • Interfaz de cajón portamonedas integrada
  • Disponibilidad de función de apagado por USB
  • 16 niveles de escala de grises e impresión nítida
  • Disponibilidad de funciones de ahorro de papel
  • Compatible con los juegos de caracteres JIS X0213 Kanji de tercer y cuarto nivel
  • Compatible con los juegos de caracteres de chino simplificado y tradicional y el juego de caracteres Hangul
  • Compatibilidad con UTF-8 mediante comandos
  • Posibilidad de varias personalizaciones mediante los interruptores de memoria
  • Los caracteres y los logotipos creados por el usuario y se pueden guardar en la memoria de usuario
  • Compatible con códigos de barras, incluidos los códigos de barras 2D
  • Compatibilidad con comunicación Bluetooth y USB (Lightning) con certificación Apple MFi (modelo Bluetooth y modelo Lightning)
Desembalaje
Compruebe que los artículos siguientes se incluyen con la impresora.
NOMBRE CANTIDAD ILUSTRACIÓN
Impresora 1
Adaptador de CA (37AD5) 1
Cable de alimentación de CA 1
Guía de arranque rápido 2
Clasificación del modelo
Los números de modelo indican funciones de la impresora según el sistema siguiente.
  • 1.Nombre de modelo
  • 2.Interfaz
  • RS: Serie RS-232C+USB
  • ET: Ethernet+USB
  • HET: Ethernet (función de host USB) + USB
  • BT: Bluetooth+USB
  • HBT: Bluetooth (función de host USB)
  • WX: LAN inalámbrica+Ethernet+USB
  • LT: Lightning (función de host USB) + USB
  • NN:USB
  • 3.Mercado
  • U: Norteamérica
  • E: Europa
  • 4.Color de la carcasa
  • WH: Blanco puro
  • BK: Negro
Póngase en contacto con nosotros por adelantado para combinaciones especiales, de las cuales algunas pueden no estar disponibles.
Especificaciones generales
Elemento Especificaciones
Modelo CT-E601
Método de impresión Método de impresión térmica por líneas de puntos
Anchuras de impresión 72 mm/576 puntos, 68,25 mm/546 puntos, 64 mm/512 puntos, 52,5 mm/420 puntos, 48,75 mm/390 puntos, 48 mm/384 puntos, 45 mm/360 puntos, predeterminado de fábrica 72 mm
Densidad de punto 8 × 8 puntos/mm (203 ppp)
Velocidad de impresión 350 mm/s (velocidad máxima, nivel de densidad de impresión 100%, 2800 líneas de puntos/s)
Número de columnas de impresión *1 Fuente Número máximo de caracteres (columnas) / 80mm Número máximo de caracteres (columnas) / 58mm Configuración de punto
(puntos)
Fuente A 48 35 12 × 24
Fuente B 64 46 9 × 24
Fuente C 72 52 8 × 16
Tamaño de caracteres *2 Fuente A:1,50 × 3,00 mm, Fuente B:1,13 × 3,00 mm, Fuente C:1,00 × 2,00 mm
Tipo de caracteres Caracteres alfanuméricos, caracteres internacionales, PC437/850/852/857/858/860/863/864/865/866, WPC1252, WPC1258, katakana, Thai código 11/18 (1Pass/3Pass), TCVN-3, Kanji (JIS primer, segundo, tercer y cuarto nivel), Kana, caracteres extendidos, JIS X0213, GB18030, BIG5, KS Hangul, EUC Hangul
Memoria de usuario 384 KB (puede guardar logotipos y caracteres definidos por el usuario)
Tipos de códigos de barras UPC-A/E, JAN (EAN) 13 dígitos/8 dígitos, ITF, CODE39, CODE128, CODABAR (NW-7), CODE93, PDF417, Código QR, GS1-DataBar
Separación entre líneas 4,25 mm (1/6 pulgada) (modificable mediante comandos)
Rollo de papel Papel en rollo: 80 mm x máx. ø83 mm
Grosor del papel: 53 a 85 μm (diámetro interior del rollo de papel: 12 mm / diámetro exterior: 18 mm)
Interfaz Serie (estándar RS-232C), USB, Bluetooth + USB, LAN, LAN inalámbrica + LAN, LAN (función de host USB) (puerto USB 2)), Bluetooth (función de host USB) (puerto USB 2)), Lightning (función de host USB (puerto USB 3))
Ethernet 100BASE-TX/10BASE-T
LAN inalámbrica IEEE802.11n, IEEE802.11a, IEEE802.11g, IEEE802.11b
Bluetooth Versión: Bluetooth 3.0 + EDR
Perfil: SPP (Serial Port Protocol), iAP (iPod Accessory Protocol)
Clase de potencia: Clase 2
Bluetooth (función de host USB) Versión: Bluetooth 4.2 + EDR
Perfil: SPP (Serial Port Protocol), iAP2 (iPod Accessory Protocol)
Clase de potencia: Clase 2
Puerto de alimentación USB Máx. 2,1 A
Cajón portamonedas Admite 2 cajones portamonedas
Búfer de entrada 4 K bytes/45 bytes
Tensión de alimentación CC 24 V ±5%
Consumo de energía Aprox. 50 W (al imprimir), aprox. 1 W (en modo de espera), aprox. 0,3 W (con la alimentación apagada)
Adaptador de CA
(37AD5)
Entrada nominal: 100 a 240 V CA, 50/60 Hz, 1.3 A
Salida nominal: CC 24 V, 2,1 A
Peso Aproximadamente 1,2 kg
Dimensiones externas 125 (An) × 165 (Pr) × 108 (Al) mm
Temperatura y humedad de funcionamiento 5 a 45 °C, 10 a 90% HR (sin condensación)
Temperatura y humedad de almacenamiento -20 a 60 °C, 10 a 90% HR (sin condensación)
Fiabilidad Vida útil del cabezal de impresión: 200 km, 200 millones de impactos (temperatura ambiente, humedad ambiente, papel recomendado específico, grosor de papel específico), vida útil de la cizalla automática: 2 millones de cortes (3 pulgadas), 1,5 millón de cortes (2 pulgadas) (temperatura ambiente, humedad ambiente, papel recomendado específico, grosor de papel específico)
Normas de seguridad *3 UL, cUL, FCC, IC, CE, UKCA *4
Notas:
*1 El número de columnas que se puede imprimir se selecciona mediante un interruptor de memoria.
Los números de columnas que se indican en esta tabla hacen referencia a los modelos típicos. El número de columnas varía según las especificaciones.
*2 Los caracteres aparecen pequeños puesto que las dimensiones incluyen una zona en blanco alrededor de cada carácter.
*3 Esta norma se aplica cuando se utiliza nuestro adaptador de CA (37AD5).
*4 Póngase en contacto con nosotros para obtener información sobre otras regiones y sobre el estado más reciente, como los números estándar.
Aspecto de la Impresora
Nombre de las piezas
  • 1.Tapa del papel
  • Ábrala para cargar el papel.
    Ábrala también para subsanar un error de cizalla.
  • 2.Palanca de apertura de la tapa
  • Úselo para abrir y cerrar la Tapa del papel.
  • 3.Botón POWER
  • Mantenga pulsado este botón durante dos o tres segundos para conectar o desconectar la alimentación.
  • 4.Botón FEED
  • Pulse este botón para alimentar papel.
    En caso de un error de la cizalla, pulse el botón FEED con la tapa del papel cerrada después de solucionar el problema.
    La impresora entra en el modo de configuración de los interruptores de memoria y de ejecución del autotest.
  • 5.Panel de operaciones
  • 6.Conectores traseros
Panel de operaciones
El panel de operaciones cuenta con cinco pilotos LED y dos botones.
Nombre de LED Color Descripción
POWER LED Verde Se ilumina cuando se conecta la alimentación, y se apaga
cuando se desconecta la alimentación.
PAPER LED Verde Se ilumina o parpadea cuando se detecta que no hay papel o
se está agotando.
También puede iluminarse o parpadear cuando se detectan
otras anomalías.
CUTTER LED Verde Parpadea cuando se detecta un error de la cizalla.
También puede iluminarse o parpadear cuando se detectan
otras anomalías.
COVER LED Verde Se ilumina o parpadea cuando se detecta que la tapa del papel
está abierta.
También puede iluminarse o parpadear cuando se detectan
otras anomalías.
SERVICE LED Naranja Parpadea cuando se detecta una anomalía irrecuperable de la
impresora.
Conectores traseros (ejemplo de interfaz serie)
  • 1.Conector de interfaz (serie, USB, etc.)
  • Conecta el cable de interfaz.
  • 2.Conector del cajón portamonedas
  • Conecta el cable del cajón portamonedas.
  • 3.Conector de alimentación
  • Conecta el cable adaptador de CA.
  • 4.Conector USB
  • 5.Puerto de alimentación USB
  • Suministra energía a un dispositivo USB.
Interior de la tapa del papel
  • 1.Cabezal de impresión (térmico)
  • Imprime datos de caracteres y gráficos en papel (rollos de papel).

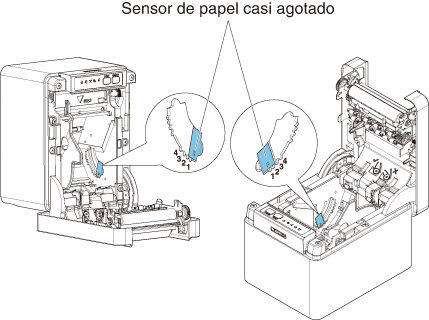

  • 2.Sensor de papel casi agotado (PNE)
  • Detecta cuando el rollo de papel está casi agotado. Ajuste la posición del sensor
    para determinar cuando detecta que queda poco hasta el final del rollo de papel.
  • 3.Botón para cambiar el sensor de papel casi agotado
  • Cambie la posición del sensor de papel casi agotado para adaptarla al papel que
    esté utilizando.
  • 4.Sensor de papel agotado (PE)
  • Detecta cuando no queda papel. La impresión se detiene cuando este sensor detecta que no hay papel.
  • 5.Rodillo
  • Hace avanzar el papel.
    No retire el rodillo, excepto en casos de mantenimiento.
  • 6.Cizalla automática
  • Corta el papel.
  • 7.Cizalla manual
  • Para cortar el papel manualmente cuando finaliza la impresión.
  • 8.Rodillo de alisado de papel
  • Rodillo para reducir la deformación del papel.
  • 9.Amortiguador de alisado de papel
  • Amortiguador para reducir la deformación del papel.
  • 10.Sensor de atascos de papel
  • Sensor para detectar atascos de papel y detener la impresión.
Notas
  • El rodillo de alisado y el amortiguador de alisado no enderezan el papel completamente.
Otras funciones integradas
  • Zumbador
  • Suena cuando se produce un error o cuando se realizan operaciones o se dan comandos.
  • Memoria de usuario
  • En esta memoria se pueden guardar datos de caracteres o logotipos definidos por el usuario. Dichos datos quedan almacenados en la memoria aunque se apague la impresora. Para obtener información sobre cómo guardar datos, consulte la Referencia de comandos.

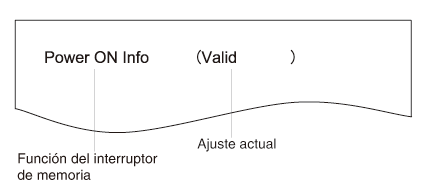

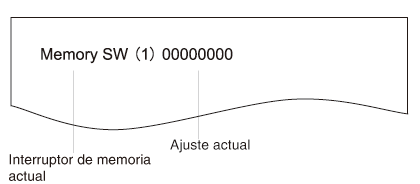

  • Interruptor de memoria
  • La configuración de varios tipos de funciones se puede guardar en la memoria. Dicha configuración queda almacenada en la memoria aunque se apague la impresora.
  • Apagado por USB (cuando MSW6-3 del interruptor de memoria está ajustado en ON)
  • Si la impresora está conectada a un PC por USB, la impresora entra en el estado de apagado por USB tras 3 segundos cuando el PC se apaga o se pierde la conexión USB.
    Este modo se cancela cuando se conecta de nuevo el PC o cuando se establece una conexión USB.
Notas
  • Dado que el POWER LED se apaga cuando se establece el estado de apagado por USB, no se puede identificar desde el apagado de la alimentación.
  • Al pulsar el botón POWER mientras se está en el estado de apagado por USB se enciende la alimentación normalmente.
  • Funciones de ahorro de papel
  • Se pueden utilizar los interruptores de memoria MSW8-3 a MSW8-4 para configurar los ajustes siguientes, lo que permite ahorrar papel.
    • Eliminación de margen superior
    • La impresora invierte el avance de papel antes de la impresión, lo que hace que se reduzca el espacio en blanco en el margen superior del papel.
      Se puede especificar la distancia de avance inverso.
    • Reducción del espacio entre líneas
    • Se comprime automáticamente la distancia del avance entre líneas. Se puede especificar la relación de compresión.
PRECAUCIÓN
  • Retire el papel cortado parcialmente antes de realizar el avance inverso para comenzar la impresión.
    El papel cortado puede arrancarse en el próximo proceso de impresión, lo que puede causar problemas.
  • Desplazamiento lateral automático (MSW8-6)
  • Esta función disipa la carga térmica durante la generación frecuente de calor mediante una línea guiada en vertical u otro elemento específico de calentamiento del cabezal.
  • Si no se reciben datos en el transcurso de 15 segundos después de cada corte o impresión, la posición de impresión se desliza automáticamente N* puntos hacia la derecha. Se vuelve a la posición de impresión original en el próximo cronometraje de deslizamiento.
  • * N es el valor de ajuste de MSW8-6.
Notas
  • Si el margen derecho es demasiado estrecho, ello puede tener como resultado que se corten algunos caracteres de impresión.
  • Esta función se deshabilita bajo los ajustes iniciales.
  • Para habilitar esta función, utilice MSW8-6 para especificar un valor apropiado para la cantidad de deslizamiento máximo.
Conexión del cable de alimentación de CA
  • 1.Desconecte la alimentación.
  • 2.Conecte el conector de alimentación al conector de cable del adaptador de CA.
    A continuación, conecte el cable de alimentación de CA a la toma de CA e inserte el enchufe a una toma de corriente eléctrica.
  • 1.Conector de cable
  • 2.Conector de alimentación
  • 3.Adaptador de CA
  • 4.Toma de CA
  • 5.Cable de alimentación de CA
PRECAUCIÓN
  • Utilice solamente el adaptador de CA especificado.
  • Sujete siempre el conector de cable del adaptador de CA por el conector cuando lo retire o lo inserte.
  • Utilice una fuente de alimentación de CA que no alimente a su vez a equipos que generen ruido electromagnético.
  • Si tira del cable de alimentación de CA, podría dañarlo, producir un incendio, una descarga eléctrica o la rotura de un hilo del cable.
  • Cuando se aproxime una tormenta eléctrica, desenchufe el cable de alimentación de CA de la toma de corriente eléctrica. Un rayo podría ocasionar un incendio o una descarga eléctrica.
  • Mantenga el cable de alimentación de CA alejado de los aparatos generadores de calor. El aislamiento del cable de alimentación de CA podría derretirse y ocasionar un incendio o una descarga eléctrica.
  • Si no se va a utilizar la impresora durante un periodo prolongado de tiempo, desenchufe el cable de alimentación de CA de la toma de corriente eléctrica.
  • Sitúe el cable de alimentación de CA de forma que nadie se tropiece con él.
  • Asegúrese de desenchufar el cable de alimentación de CA cuando conecte el conector del cable al conector de alimentación. Si el cable de alimentación de CA se deja enchufado a la toma de corriente, los terminales de 24 V y GND del conector del cable pueden entrar en contacto con la cabeza del tornillo u otras partes metálicas y provocar un cortocircuito, lo que tendría como resultado un mal funcionamiento del adaptador de CA.
Placa de interfaz serie
Los datos pueden intercambiarse mediante comunicación serie.
Conexión del cable de interfaz
  • 1.Desconecte la alimentación.
  • 2.Confirme la orientación del cable de interfaz y conéctelo al puerto.
  • 3.Inserte el otro conector firmemente en la interfaz de datos del ordenador host.
PRECAUCIÓN
  • Cuando desconecte el cable, sujételo siempre por el conector.
  • Sitúe el cable de interfaz de forma que nadie se tropiece con él.
Notas
  • No conecte varias interfaces simultáneamente.
Utilice un cable de interfaz serie con el siguiente esquema de conexiones.
Cable de 9 pines (hembra) – 9 pines (hembra)
Interfaz USB
Los datos pueden intercambiarse mediante comunicación USB.
Especificaciones
Estándar Compatible con la especificación USB 2.0
Velocidad de comunicación Compatible con la transferencia de 12 Mbps (Velocidad completa)
Conexión del cable de interfaz
  • 1.Desconecte la alimentación.
  • 2.Confirme la orientación del cable de interfaz y conéctelo al puerto.
  • 3.Inserte el otro conector firmemente en la interfaz de datos del ordenador host.
PRECAUCIÓN
  • Cuando desconecte el cable, sujételo siempre por el conector.
  • Sitúe el cable de interfaz de forma que nadie se tropiece con él.
  • Tenga cuidado de no insertar el cable USB en el conector del cajón portamonedas.
Notas
  • No conecte varias interfaces simultáneamente.
  • Para conectar más de una impresora a un solo ordenador a través de USB, debe cambiar el número de serie de la interfaz USB.
  • Hay modelos con un puerto USB en el lado de la placa de interfaz.
    Con ese modelo, no conecte los cables USB tanto al lado de la unidad principal de la impresora como al lado de la placa de interfaz.
    Si los cables USB se conectan a ambos lados, se dará prioridad a la comunicación del cable conectado al puerto del lado de la unidad principal.
Placa de interfaz Bluetooth
Nombre de las piezas
  • 1.Estado LED
  • Este LED indica el estado de comunicación/conexión/error de Bluetooth.
  • 2.Conector USB
  • Los datos pueden intercambiarse mediante comunicación USB.
Notas
  • Cuando utilice esta placa de interfaz como interfaz USB, no conecte los cables USB al lado de la unidad principal y también al lado de la placa de la interfaz.
    Si los cables USB se conectan a ambos lados, se dará prioridad a la comunicación del cable conectado al conector del lado de la unidad principal.
LED de estado Bluetooth
Estado Descripción Estado del LED
Detección en
espera
(Detectable)
A la espera de
detección y conexión
Conexión en
espera
(Conectable)
A la espera de
conexión
Conexión iOS Sesión de datos no
abierta
Comunicando iOS: sesión de datos abierta
Otro OS: conexión
establecida y
comunicación en curso
Error Error o ajustes en
proceso de configuración
No iluminado
Operación de emparejamiento
Para realizar una comunicación de datos vía Bluetooth debe realizar las operaciones
siguientes la primera vez que establece una conexión Bluetooth.
  • 1.Detectar dispositivos Bluetooth
  • 2.Configurar los ajustes de emparejamiento
  • 1.Detección de dispositivos Bluetooth
  • Antes de realizar la búsqueda de dispositivos Bluetooth, compruebe que la función
    Bluetooth está activada en el PC host.
  • Este producto aparecerá como “CT-E601_XX” (XX corresponde a los 2 últimos
    dígitos de la Número de serie única) cuando se detecte.
  • Seleccione este producto entre los dispositivos detectados.
  • Nota: puede buscar dispositivos y modificar sus nombres.
  • Cuando el interruptor de memoria MSW13-5 está ajustado en “No Response”, la
    detección de dispositivos no mostrará nada.
  • Puede ajustar este valor temporalmente en detección de dispositivo (modo de detección)
    abriendo la tapa del papel y pulsando prolongadamente el botón FEED durante dos
    segundos. El modo de detección se abandona cuando finaliza la conexión con el PC host.
  • 2.Configuración de los ajustes de emparejamiento
  • Normalmente, cuando se selecciona la impresora durante la detección de
    dispositivos, se pasa directamente a los ajustes de emparejamiento.
Notas
  • Es posible que con algunas configuraciones y modelos de PC no se pase directamente a los
    ajustes de emparejamiento una vez seleccionada la impresora durante la detección de
    dispositivos.
La operación necesaria para configurar los ajustes de emparejamiento depende de si
SSP (emparejamiento sencillo seguro) está activado en el PC host.
Si SSP está activado en el PC host, el emparejamiento se puede realizar sin más
operaciones.
Si SSP está desactivado en el PC host, se le pedirá que introduzca una clave de
acceso.
Introduzca la clave de acceso como se indica a continuación.
Clave de acceso
Últimos cuatro dígitos de la dirección impresa en el autodiagnóstico (Las letras de la A a la F son en mayúsculas)
Ejemplo: si la dirección es 01:23:45:67:89:AB, la clave de acceso es 89AB.
Si elimina los datos de emparejamiento del PC host sin eliminar los datos de
emparejamiento correspondientes en la impresora, es posible que la impresora no
aparezca la próxima vez que realice una detección de dispositivos con el PC host.
Para eliminar los datos de emparejamiento de la impresora, abra la tapa del papel y
pulse prolongadamente el botón FEED durante cinco segundos.
Al eliminar los datos de emparejamiento de la impresora, ésta pasa a modo
detectable.
Reconexión automática
Con la comunicación Bluetooth de dispositivos iOS, la conexión entre un dispositivo
iOS y la impresora no se restablece automáticamente después que se haya perdido.
Sin embargo, si la reconexión automática está activada, la impresora intenta
conectarse de nuevo a un dispositivo iOS cuando se activa la comunicación
bidireccional y restablece la comunicación de forma automática.
Notas
  • Esta función está activada al salir de fábrica. (MSW13-6)
    La reconexión automática puede tardar algún tiempo si el host no es un dispositivo iOS.
  • Aunque el dispositivo asociado sea un dispositivo iOS, las circunstancias siguientes pueden
    interferir con la función de reconexión automática.
    • Cuando desea que la comunicación Bluetooth se corte una vez finalizada la impresión
    • Cuando hay varios dispositivos iOS imprimiendo en la misma impresora
  • En dichas circunstancias, desactive la reconexión automática.
Activación y desactivación de la reconexión automática
Durante el autotest, pulse el botón FEED 3 veces -> Reconexión automática = Válida
Durante el autotest, pulse el botón FEED 4 veces -> Reconexión automática = No válida
Al final del autodiagnóstico, la configuración nueva se imprimirá como Reconexión
automática [Valid] o [Invalid].
Placa de interfaz del host USB Bluetooth
Además del control de la impresora mediante comunicación Bluetooth, las interfaces de host USB Bluetooth pueden controlar dispositivos periféricos conectados a través de un puerto USB.
Conexión de un dispositivo periférico
  • 1.Desconecte la alimentación.
  • 2.Conecte el cable de un dispositivo periférico a este puerto.
Notas
  • Un dispositivo periférico no se puede controlar si está conectado al puerto de alimentación USB.
    Asegúrese de conectarlo al puerto USB de la placa de interfaz.
Conexión de un dispositivo USB
La función asignada a cada puerto USB es diferente.
Conecte el dispositivo USB que se va a conectar al lugar correcto en referencia a la siguiente figura.
  • 1.Para el control de periféricos
  • Conecte un dispositivo periférico.
    Se puede controlar el dispositivo periférico conectado.
  • 2.Para la comunicación con el ordenador host
  • Conéctese con un ordenador host.
    La impresora y el ordenador host se comunicarán a través de USB.
  • 3.Para la alimentación
  • Conecte un dispositivo móvil u otro dispositivo USB.
    La alimentación se puede suministrar a un dispositivo USB conectado.
  • * Este puerto no es compatible con la comunicación de datos USB.
Nombre de las piezas
  • 1.Botón del panel
  • Controle esta placa de interfaz.
  • 2.Puerto USB 2
  • Conecte un dispositivo periférico.
Notas
  • Conecte al puerto USB únicamente los dispositivos periféricos especificados por nuestra compañía.
  • Conecte y desconecte los dispositivos periféricos únicamente cuando la impresora esté apagada.
Operación de emparejamiento
Para realizar una comunicación de datos vía Bluetooth debe realizar las operaciones
siguientes la primera vez que establece una conexión Bluetooth.
  • 1.Detectar dispositivos Bluetooth
  • 2.Configurar los ajustes de emparejamiento
  • 1.Detección de dispositivos Bluetooth
  • Antes de realizar la búsqueda de dispositivos Bluetooth, compruebe que la función
    Bluetooth está activada en el PC host.
  • Este producto aparecerá como “CT-E601_XX” (XX corresponde a los 2 últimos
    dígitos de la Número de serie única) cuando se detecte.
  • Seleccione este producto entre los dispositivos detectados.
  • Nota: puede buscar dispositivos y modificar sus nombres.
  • Cuando el interruptor de memoria MSW13-5 está ajustado en “No Response”, la
    detección de dispositivos no mostrará nada.
  • Con estos ajustes, si mantiene pulsado el botón del panel durante al menos tres segundos y luego lo pulsa dos veces más, el producto se coloca temporalmente en un estado en el que se encontrará durante la búsqueda de dispositivos (modo de detección).
    El modo de detección se cancela cuando el producto se conecta a un PC host.
  • 2.Configuración de los ajustes de emparejamiento
  • Normalmente, cuando se selecciona la impresora durante la detección de
    dispositivos, se pasa directamente a los ajustes de emparejamiento.
Notas
  • Es posible que con algunas configuraciones y modelos de PC no se pase directamente a los
    ajustes de emparejamiento una vez seleccionada la impresora durante la detección de
    dispositivos.
La operación necesaria para configurar los ajustes de emparejamiento depende de si
SSP (emparejamiento sencillo seguro) está activado en el PC host.
Si SSP está activado en el PC host, el emparejamiento se puede realizar sin más
operaciones.
Si SSP está desactivado en el PC host, se le pedirá que introduzca una clave de
acceso.
Introduzca la clave de acceso como se indica a continuación.
Clave de acceso
Últimos cuatro dígitos de la dirección impresa en el autodiagnóstico (Las letras de la A a la F son en mayúsculas)
Ejemplo: si la dirección es 01:23:45:67:89:AB, la clave de acceso es 89AB.
Si elimina los datos de emparejamiento del PC host sin eliminar los datos de
emparejamiento correspondientes en la impresora, es posible que la impresora no
aparezca la próxima vez que realice una detección de dispositivos con el PC host.
Cuando elimine la información de emparejamiento, pulse y mantenga pulsado el botón del panel durante al menos tres segundos y, cuando suene el zumbador, púlselo cuatro veces más.
Si tiene éxito, se imprime "Erase Bonded Device" (Borrar dispositivo vinculado).
Al eliminar los datos de emparejamiento de la impresora, ésta pasa a modo
detectable.
Reconexión automática
Con la comunicación Bluetooth de dispositivos iOS, la conexión entre un dispositivo
iOS y la impresora no se restablece automáticamente después que se haya perdido.
Sin embargo, si la reconexión automática está activada, la impresora intenta
conectarse de nuevo a un dispositivo iOS cuando se activa la comunicación
bidireccional y restablece la comunicación de forma automática.
Notas
  • Esta función está activada al salir de fábrica. (MSW13-6)
    La reconexión automática puede tardar algún tiempo si el host no es un dispositivo iOS.
  • Aunque el dispositivo asociado sea un dispositivo iOS, las circunstancias siguientes pueden
    interferir con la función de reconexión automática.
    • Cuando desea que la comunicación Bluetooth se corte una vez finalizada la impresión
    • Cuando hay varios dispositivos iOS imprimiendo en la misma impresora
  • En dichas circunstancias, desactive la reconexión automática.
Activación y desactivación de la reconexión automática
Durante el autotest, pulse el botón FEED 3 veces -> Reconexión automática = Válida
Durante el autotest, pulse el botón FEED 4 veces -> Reconexión automática = No válida
Al final del autodiagnóstico, la configuración nueva se imprimirá como Reconexión
automática [Valid] o [Invalid].
Funcionamiento del botón del panel
Utilice el botón del panel en la parte posterior de la placa Bluetooth para controlar esta placa.
  • Ajustes de búsqueda de dispositivos BT (MSW13-5)
    • 1.Pulse y mantenga pulsado el botón del panel para encender la impresora.
    • 2.Pulse el botón del panel antes de que transcurra un segundo tras encender la impresora.
    • Este ajuste cambia de acuerdo con el número de veces que pulsa el botón del panel.
    • Dos pulsaciones: Detección posible
    • Tres pulsaciones: Sin respuesta
    • Tras estas operaciones se reinicia la impresora.
  • Imprimir el estado de la placa de interfaz
  • Tras iniciar la impresora, al pulsar una vez el botón del panel se imprime el estado de la placa de interfaz.

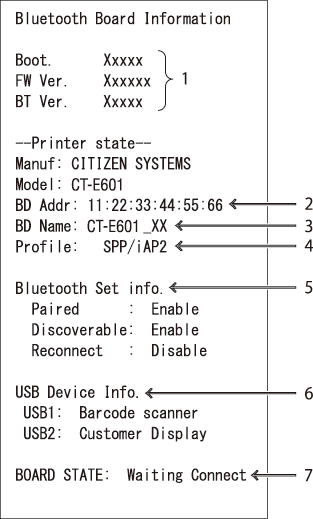

Ejemplo de impresión
  • 1.Versión de firmware de la placa
  • 2.Dirección del módulo equipado con Bluetooth
  • 3.Nombre de Bluetooth
  • 4.Perfil de respuesta en la transmisión Bluetooth
  • 5.Estado de ajuste de Bluetooth
  • 6.Nombre del dispositivo USB conectado (se muestra “No connection” (Sin conexión) cuando no hay ninguna conexión)
  • 7.Estado de la placa
Ethernet (LAN)/Placa de interfaz de LAN inalámbrica
En esta sección se ofrece una descripción general de la placa de interfaz. Para obtener más información sobre esta placa, incluidas las explicaciones sobre la función de host USB y la compatibilidad con dispositivos periféricos XML, consulte el manual por separado.
Conexión del cable de interfaz
  • 1.Desconecte la alimentación.
  • 2.Confirme la orientación del cable de interfaz y conéctelo al puerto.
  • 3.Conecte el otro conector a un concentrador, router o dispositivo similar.
PRECAUCIÓN
  • Cuando desconecte el cable, sujételo siempre por el conector.
  • Sitúe el cable de interfaz de forma que nadie se tropiece con él.
  • Sujete el conector del cable LAN recto y perpendicular cuando lo conecte y lo desconecte. Si lo sujeta ladeado, podría producirse un fallo de conexión en el conector.
Notas
  • No conecte varias interfaces simultáneamente.
Conexión de un dispositivo periférico
  • 1.Desconecte la alimentación.
  • 2.Conecte el cable de un dispositivo periférico a este puerto.
Notas
  • Un dispositivo periférico no se puede controlar si está conectado al puerto de alimentación USB.
    Asegúrese de conectarlo al puerto USB de la placa de interfaz.
Conexión del adaptador de LAN inalámbrica
  • 1.Desconecte la alimentación.
  • 2.Conecte el adaptador de LAN inalámbrica al conector.
Notas
  • La LAN inalámbrica no se puede utilizar si se conecta al conector de alimentación USB.
    Asegúrese de conectarlo al conector USB de la placa de interfaz.
Conexión de un dispositivo USB
La función asignada a cada puerto USB es diferente.
Conecte el dispositivo USB que se va a conectar al lugar correcto en referencia a la siguiente figura.
  • 1.Para el control de los dispositivos periféricos y la conexión del adaptador de LAN inalámbrica
  • Permite conectar los dispositivos periféricos y el adaptador de LAN inalámbrica.
    Puede conectarse al puerto USB izquierdo o al derecho.
    Incluso cuando hay un adaptador de LAN inalámbrica conectado, se pueden conectar dispositivos periféricos a los puertos disponibles.
  • 2.Para la comunicación con el ordenador host
  • Conéctese con un ordenador host.
    La impresora y el ordenador host se comunicarán a través de USB.
  • 3.Para la alimentación
  • Conecte un dispositivo móvil u otro dispositivo USB.
    La alimentación se puede suministrar a un dispositivo USB conectado.
  • * Este puerto no es compatible con la comunicación de datos USB.
  • 4.Para conexión de adaptador de LAN inalámbrica
  • Conecte un adaptador de LAN inalámbrica.
  • Es necesario conectar un adaptador de LAN inalámbrica para poder establecer la comunicación por LAN inalámbrica.
Funcionamiento del botón del panel
Las operaciones de la placa se realizan mediante el botón del panel en la parte posterior de la placa de LAN.
  • Habilitación de la conexión LAN
  • Encienda la impresora. La placa empezará a funcionar al cabo de unos 20
    segundos.
  • Impresión de la información de la configuración de LAN
  • Pulse el botón del panel.
  • Entrar en el modo de configuración
  • Pulse prolongadamente el botón del panel. Sonará un zumbador una vez para
    indicar que ha entrado en el modo de configuración.
    • Puede utilizar el modo de configuración para leer los ajustes de fábrica.
    • Si no se realiza ninguna operación durante 3 segundos en el modo de configuración, el modo vuelve al modo normal.
  • Restablecimiento de los ajustes de fábrica
  • Entre en el modo de configuración de la placa y pulse prolongadamente el botón
    del panel. Se restablecerán los ajustes de fábrica de la placa.
Notas
  • La placa se reiniciará automáticamente una vez realizada esta operación. Tras borrar la configuración, deberá volver a configurar los ajustes de red.
Funciones de los LED
En las tablas siguientes se describe cómo interpretar las indicaciones de los LED.
  • 1.Velocidad de transmisión de LAN con cable
  • Velocidad de
    transmisión
    LED (verde)
    100 Mbps Iluminado
    10 Mbps/No conectada No iluminado
  • 2.Estado de conexión/transmisión de LAN con cable
  • Estado de la conexión LED (amarillo)
    Conectada Iluminado
    No conectada No iluminado
    Transmisión de datos en
    curso
    Parpadeante
  • 3.Estado de la LAN con cable /inalámbrica
  • Estado de la conexión LED (verde) LED (rojo) Descripción
    No hay ninguna impresora
    conectada
    No iluminado La placa no está conectada a una
    impresora.
    Conexión
    de
    impresora
    No hay conexión
    de red
    Iluminado No iluminado La placa está conectada a una impresora.
    Conectada
    mediante LAN
    con cable
    Iluminado Parpadeante
    (ciclo de 1
    segundo)
    Obteniendo dirección IP del servidor
    DHCP a través de LAN con cable.
    Funcionamiento
    a través de LAN
    con cable
    Iluminado Iluminado Funcionamiento en red en curso a través
    de LAN con cable.
    Conectada
    mediante LAN
    inalámbrica *
    Parpadeante
    (ciclo de 2
    segundo)
    Parpadeante
    (ciclo de 1
    segundo)
    Conectando a un punto de acceso u
    obteniendo dirección IP del servidor DHCP
    a través de LAN inalámbrica.
    Funcionamiento
    a través de LAN
    inalámbrica *
    Parpadeante
    (ciclo de 2
    segundo)
    Iluminado Funcionamiento en red en curso a través
    de LAN inalámbrica.
    Error de recurso Parpadeo alternado (ciclo de 1
    segundo)
    La placa no puede funcionar con
    normalidad.
    Error de sistema Parpadeo alternado (ciclo de 0,2
    segundo)
    La placa no puede funcionar con
    normalidad.
  • * Solamente cuando se utilice la LAN inalámbrica
Administrador Web
La placa de interfaz tiene una función de Administrador Web que se puede usar para conectar con la placa mediante un navegador Web y cambiar la configuración de la placa.
Inicio del Administrador Web
  • 1.Abra un navegador Web.
  • 2.En el campo de dirección, escriba la dirección IP de la plaza y luego pulse [Intro].
Pantalla HOME
Ésta es la pantalla de inicio del administrador Web.
La siguiente pantalla es un ejemplo de LAN inalámbrica.
Pulse aquí el botón [CONFIG].
Pantalla CONFIG
En el estado predeterminado de fábrica se muestra la pantalla para ajustar la contraseña del administrador.
  • New Password
  • Establezca la contraseña del administrador para esta placa.
  • Nota
    • Especifique de 1 a 15 caracteres alfanuméricos de un solo byte.
    • Si olvida la contraseña establecida, inicialice la placa de interfaz para devolverla al estado predeterminado de fábrica y establezca de nuevo la contraseña. Para más detalles sobre cómo inicializar la placa de interfaz, consulte el manual correspondiente.
    Mostrará el cuadro de diálogo de Inicio de sesión que aparece a continuación. Inicie sesión como administrador y, a continuación, configure los ajustes de la placa de interfaz.
    • User Name
    • Escriba un nombre de usuario administrador de la placa. (Valor inicial: admin)
    • Password
    • Escriba la contraseña del usuario administrador de la placa.
    • Botón [Login]
    • Una vez escrito el nombre y la contraseña de un usuario administrador, haga clic
      en el botón [Login]. Aparecerá la pantalla de ajustes.
    • Para obtener más información acerca de los ajustes, consulte el manual por
      separado.
Placa de interfaz de host USB Lightning
Además del control de la impresora mediante comunicación USB (Lightning), las interfaces de host USB Lightning pueden controlar dispositivos periféricos conectados a través de un puerto USB.
Para los productos de Apple con un conector USB Tipo-C, como el iPad Pro, es posible utilizar la misma función mediante el uso de un cable USB Tipo-A - Tipo-C.
Conexión del cable de interfaz
  • 1.Desconecte la alimentación.
  • 2.Confirme la orientación del cable de interfaz y conéctelo al puerto.
  • 3.Conecte el otro conector al conector de interfaz de un dispositivo de Apple.
PRECAUCIÓN
  • Cuando desconecte el cable, sujételo siempre por el conector.
  • Sitúe el cable de interfaz de forma que nadie se tropiece con él.
  • Sujete el conector del cable LAN recto y perpendicular cuando lo conecte y lo desconecte. Si lo sujeta ladeado, podría producirse un fallo de conexión en el conector.
Notas
  • No conecte varias interfaces simultáneamente.
Conexión de un dispositivo periférico
  • 1.Desconecte la alimentación.
  • 2.Conecte el cable de un dispositivo periférico a este puerto.
Notas
  • Un dispositivo periférico no se puede controlar si está conectado al puerto de alimentación USB.
    Asegúrese de conectarlo al puerto USB de la placa de interfaz.
Conexión de un dispositivo USB
  • 1.Para el control de periféricos
  • Conecte un dispositivo periférico.
    Se puede controlar el dispositivo periférico conectado.
  • 2.Para la conexión de un dispositivo de Apple
  • Conecte con un dispositivo de Apple.
  • La impresora y el dispositivo de Apple se comunicarán mediante el cable Lightning.
  • También se puede realizar la carga rápida del dispositivo de Apple.
  • 3.Para la comunicación con el ordenador host
  • Conéctese con un ordenador host.
    La impresora y el ordenador host se comunicarán a través de USB.
  • 4.Para la alimentación
  • Conecte un dispositivo móvil u otro dispositivo USB.
    La alimentación se puede suministrar a un dispositivo USB conectado.
  • * Este puerto no es compatible con la comunicación de datos USB.
  • El modelo Lightning no tiene una función de suministro de alimentación.
Nombre de las piezas
  • 1.Botón del panel
  • Controle esta placa de interfaz.
  • 2.Puerto USB para la conexión de un dispositivo periférico (3 puertos)
  • Conecte un dispositivo periférico.
  • 3.Puerto USB para la conexión de un dispositivo de Apple (1 puerto)
  • Conecte un dispositivo de Apple.
  • Se pueden transmitir datos incluso durante la carga rápida de los dispositivos de Apple.
  • 4.LED verde
  • Este LED indica el estado de la comunicación con la impresora.
  • 5.LED rojo
  • Este LED indica el estado de la conexión con un dispositivo de Apple.
Notas
  • Conecte al puerto USB únicamente los dispositivos periféricos especificados por nuestra compañía.
  • Conecte y desconecte los dispositivos periféricos únicamente cuando la impresora esté apagada.
  • Esta placa comenzará a funcionar unos 30 segundos después de conectar la alimentación.
  • Utilice un cable con certificación MFi para la conexión con un dispositivo de Apple.
Funcionamiento del botón del panel
Utilice el botón del panel en la parte posterior de la placa Lightning para controlar esta placa.
  • 1.Imprimir el estado de la placa de interfaz
  • Tras iniciar la impresora, al pulsar una vez el botón del panel se imprime el estado de la placa de interfaz.
    • 1.Información del sistema de esta placa de interfaz
    • 2.Información de la impresora conectada a esta placa de interfaz
    • 3.Información de identificación de esta placa de interfaz
    • 4.Información de conexión del dispositivo periférico
Funciones de los LED
En las tablas siguientes se describe cómo interpretar las indicaciones de los LED.
  • 1.Estado de la comunicación con la impresora
  • Comunicando LED (verde)
    No conectada No iluminado
    Conectada Iluminado
    Comunicación en curso Parpadeante
  • 2.Estado de la conexión con un dispositivo de Apple
  • Comunicando LED (rojo)
    No conectada No iluminado
    Conectada Iluminado
    Error de la comunicación Parpadeante
    (ciclo de 1
    segundo)
    Error de la placa de interfaz Parpadeante
    (ciclo de 0,2
    segundo)
Puerto de alimentación USB
La alimentación (máx. 2,1 A) se puede suministrar a un dispositivo móvil u otro dispositivo USB conectando el cable del dispositivo USB al puerto de alimentación.
Conexión de un dispositivo móvil u otro dispositivo
  • 1.Desconecte la alimentación.
  • 2.Conecte el cable de un dispositivo móvil u otro dispositivo al puerto de alimentación USB.
Conexión de un dispositivo USB
La función asignada a cada puerto USB es diferente.
Conecte el dispositivo USB que se va a conectar al lugar correcto en referencia a la siguiente figura.
  • 1.Para el control de periféricos
  • Conecte un dispositivo periférico.
    Se puede controlar el dispositivo periférico conectado.
  • 2.Para la comunicación con el ordenador host
  • Conéctese con un ordenador host.
    La impresora y el ordenador host se comunicarán a través de USB.
  • 3.Para la alimentación
  • Conecte un dispositivo móvil u otro dispositivo USB.
    La alimentación se puede suministrar a un dispositivo USB conectado.
  • * Este puerto no es compatible con la comunicación de datos USB.
Notas
  • Este puerto no es compatible con la comunicación de datos USB.
  • Es posible que no se pueda suministrar energía dependiendo del dispositivo USB que se vaya a utilizar.
    En este caso, utilice el adaptador de CA o el cargador de baterías del dispositivo.
  • Este producto no incluye un cable USB para la alimentación eléctrica.
    Utilice un cable USB disponible en el mercado o el que se suministra con el dispositivo USB.
  • El modelo Lightning no tiene una función de suministro de alimentación.
Conexión del cajón portamonedas
  • 1.Desconecte la alimentación.
  • 2.Compruebe la orientación del conector del cable del cajón portamonedas y conéctelo al conector del cajón portamonedas en la parte trasera de la impresora.
  • 3.Extraiga el tornillo del cable de puesta a tierra.
  • 4.Atornille el cable de puesta a tierra del cajón portamonedas al cuerpo de la impresora.
  • 1.Conector del cajón portamonedas
  • 2.Conector del cable del cajón portamonedas
  • 3.Cable de puesta a tierra
  • 4.Tornillo del cable de puesta a tierra
PRECAUCIÓN
  • Conecte únicamente el conector del cable del cajón portamonedas a este conector. (No conecte un cable de línea telefónica).
  • Sujete el conector del cable del cajón recto y perpendicular cuando lo conecte y lo desconecte. Si lo sujeta ladeado, podría producirse un fallo de conexión en el conector.
Notas
  • Las señales no pueden salir por el conector del cajón portamonedas mientras se está imprimiendo.
  • (1)Configuración de pines del conector
  • N.º Señal Función
    1 FG Tierra del chasis
    2 DRAWER1 Señal de activación del cajón portamonedas 1
    3 DRSW Entrada del interruptor del cajón portamonedas
    4 VDR Alimentación de activación del cajón portamonedas
    5 DRAWER2 Señal de activación del cajón portamonedas 2
    6 GND Puesta a tierra de señales (puesta a tierra común en circuitos)
  • * Conector aplicable: RJ-11
  • (2)Características eléctricas
    • 1)Tensión de activación: 24 V CC
    • 2)Corriente de activación: 1 A máx. aprox. (no más de 510 ms.)
    • 3)Señal DRSW: Niveles de señales: “L” = 0 a 0,5 V, “H” = 3 a 5 V
  • (3)Señal DRSW
  • El estado puede ser probado mediante comandos.

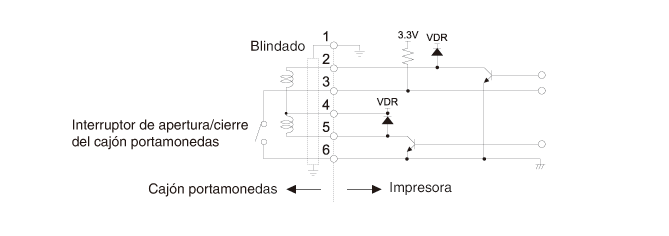

  • (4)Circuito de activación
  • Conector del cajón portamonedas
PRECAUCIÓN
  • Los cajones portamonedas 1 y 2 no se pueden operar al mismo tiempo.
  • El solenoide que se utilice para el cajón portamonedas debe ser de 24 Ω o más. La corriente eléctrica no debe ser de más de 1 A. Una corriente excesiva podría dañar o quemar los circuitos.
Precauciones para la instalación de la impresora
Este producto se puede utilizar horizontalmente o montado en la pared. No se puede utilizar verticalmente.
Posición horizontal Posición vertical Montado en la pared
PRECAUCIÓN
  • No utilice la impresora en las siguientes condiciones.
    • Evite aquellos lugares inestables o sometidos a vibraciones.
    • Lugares muy sucios o polvorientos.
    • Evite aquellos lugares en los que la impresora no esté nivelada.
      • La impresora podría caerse o provocar lesiones.
      • La calidad de impresión podría deteriorarse.
    • Orientada de forma distinta a la especificada.
      • Puede resultar en funcionamiento erróneo, fallos o descargas eléctricas.
  • Precauciones para las instalaciones horizontales
    • No utilice el ajuste de corte completo. De lo contrario, se podría atascar la cizalla.
  • Precauciones para las instalaciones murales
    • Ajuste el sensor de papel casi agotado.
Para montaje en pared
Si la impresora se va a montar en la pared, pida a una persona de servicio que la instale.
Para más información, consulte el manual aparte del kit de montaje en pared.
Ajuste del sensor de papel casi agotado
Modifique la configuración del sensor de papel casi agotado para ajustar la posición
en la que se detectará que se está agotando el papel.
  • 1.Presione con cuidado el sensor de papel casi agotado con el dedo.
  • 2.Mantenga el sensor de papel casi agotado presionado mientras lo mueve hacia a la
    derecha y la izquierda. A continuación se muestran las posiciones del sensor según
    el diámetro del rollo de papel utilizado.
(Unidad: mm)
Posición del
sensor
Diámetro externo del rollo de papel
cuando se detecta papel casi agotado
Diámetro externo/interno del tubo
del rollo de papel utilizado
1* ø22,0 aproximadamente ø18/ø12
2 ø25,0 aproximadamente ø18/ø12
3 ø29,0 aproximadamente ø18/ø12
4 ø34,0 aproximadamente ø18/ø12
Notas:
* Posición del sensor al salir de fábrica. No obstante, los ajustes de fábrica varían según el mercado de
destino.
Notas
  • El diámetro del rollo de papel detectado es estimativo. Pueden haber algunas variaciones
    según el papel.
Carga del papel
  • 1.Conecte la alimentación.
  • 2.Tire de la palanca de apertura de la tapa hacia usted para abrir la tapa del papel.
  • 3.Cargue el rollo de papel con la cara de impresión hacia arriba, como indica la flecha A.
  • Coloque el rollo de papel de manera que pase por encima del amortiguador de alisado de papel.
  • 4.Saque unos centímetros de papel hacia fuera siguiendo la dirección de la flecha B.
  • 5.Cierre la tapa del papel hasta que encaje en su sitio. El papel se alimenta y se corta automáticamente (según la configuración de fábrica).
PRECAUCIÓN
  • Al abrir la tapa del papel tenga cuidado de no tocar la entrada de la hoja de la cizalla automática.
  • El cabezal de impresión está muy caliente justamente después de imprimir. Tenga cuidado de no tocarlo con las manos.
  • No toque el cabezal de impresión directamente con las manos o con un objeto metálico.
  • Al cerrar la tapa del papel, procure no pillarse los dedos.
  • Tenga cuidado de no cortarse con el papel mientras lo carga.
Notas
  • Utilice siempre los tipos de rollo de papel especificados.
  • Compruebe que el rollo de papel está colocado correctamente.
  • Si el papel está torcido y no sale recto por la tapa del papel, abra la tapa y enderece el papel.
  • Saque unos centímetros de papel afuera de la impresora cuando abra la tapa del papel mientras se carga papel.
  • Haga presión sobre el centro de la tapa del papel para cerrarla de forma segura.
  • Si solo se cierra uno de los lados, puede producirse una impresión irregular.
Separador de papel en rollo de 58 mm de anchura
  • 1.Desconecte la alimentación.
  • 2.Tire de la palanca de apertura de la tapa hacia usted para abrir la tapa del papel.
  • 3.Monte el separador suministrado en la ranura. Si utiliza el papel en rollo de 80 mm de anchura, retire el separador.
  • 4.Para cambiar el ancho del área de impresión, consulte “Ajuste manual de los interruptores de memoria” en el apartado 5.3.
PRECAUCIÓN
  • Al abrir la tapa del papel tenga cuidado de no tocar la entrada de la hoja de la cizalla automática.
  • El cabezal de impresión está muy caliente justamente después de imprimir. Tenga cuidado de no tocarlo con las manos.
  • No toque el cabezal de impresión directamente con las manos o con un objeto metálico.
Notas
  • Cuando utilice material de 58 mm de ancho, asegúrese de montar la partición.
  • Si se utiliza papel de 58 mm de ancho, utilice la impresora como impresora específica para este tamaño de papel.
    La impresora puede no alimentar o imprimir papel correctamente o si se cambia a papel de 80 mm de ancho y se utiliza papel de 58 mm de ancho.
Fijación de la tapa de los cables
  • Alinee las garras de la tapa del cable con las ranuras de la unidad principal de la impresora e insértelas.
  • 1.Tapa de los cables
Precauciones para la creación de aplicaciones y operaciones prácticas
Si la impresión se realiza inmediatamente después del corte parcial y la rotura del papel, es posible que la parte superior de la impresión siguiente quede distorsionada.
Para la impresión tras el corte, recomendamos imprimir con la primera línea vacía.
Si utiliza una interfaz serie con una velocidad de transmisión de datos lenta, puede que aparezcan bandas blancas en las impresiones cuando se impriman gráficos o texto con degradado, que requieren grandes cantidades de datos.
Las interfaces USB pueden verse afectadas por los efectos de interferencias electromagnéticas procedentes del host o ambientales.
Si fuera el caso, procure utilizar un cable con núcleos de ferrita en ambos extremos, ya que son muy eficaces eliminando las interferencias electromagnéticas (EMI).
Sitio de descarga de varios archivos electrónicos
Puede consultar información de asistencia y descargar los documentos, controladores, utilidades, etc. del siguiente sitio.
Limpieza periódica
Cómo cuidar la superficie exterior de la impresora
Después de apagar la impresora, póngase guantes y utilice un paño suave o un algodón absorbente para limpiarla.
En ese momento, asegúrese de desenchufar el cable de alimentación de CA de la toma de corriente.
PRECAUCIÓN
  • El uso prolongado de productos de limpieza puede provocar el blanqueamiento de la carcasa exterior.
  • Cuando limpie con productos químicos autorizados, pruébelos previamente y siempre consulte el procedimiento recomendado por el fabricante.
  • No limpie con etanol donde haya fuego, ya que el etanol es extremadamente inflamable.
  • Utilice un paño suave cuando extienda productos químicos sobre la impresora. No pulverizar ni verter directamente sobre la impresora.
  • Elimine el desinfectante con un paño suave y húmedo después del procedimiento de limpieza. No deben quedar gotas de agua en la impresora.
  • No empape ni limpie el interior de la impresora, ni deje que penetre desinfectante en el interior. Puede producirse un fallo en el producto.
Cómo limpiar el cabezal de impresión y el rodillo
Si el cabezal de impresión, el rodillo u otras partes de la impresora están sucias, es posible que la impresora no imprima limpiamente o que se produzca un mal funcionamiento. Se recomienda limpiar la unidad periódicamente (aproximadamente cada dos a tres meses) según el siguiente procedimiento.
  • 1.Desconecte la alimentación.
  • En ese momento, asegúrese de desenchufar el cable de alimentación de CA de la toma de corriente.
  • 2.Tire de la palanca de apertura de la tapa hacia usted para abrir la tapa del papel.
  • 3.Espere unos minutos hasta que se haya enfriado el cabezal de impresión.
  • 4.Utilice un bastón de algodón humedecido en alcohol etílico para limpiar la suciedad y el polvo que pueda haberse acumulado en el cabezal de impresión o en el rodillo.
  • 1.Cabezal de impresión
  • 2.Rodillo
PRECAUCIÓN
  • Al abrir la tapa del papel tenga cuidado de no tocar la entrada de la hoja de la cizalla automática.
  • El cabezal de impresión está muy caliente justamente después de imprimir. Tenga cuidado de no tocarlo con las manos.
  • No toque el cabezal de impresión directamente con las manos o con un objeto metálico.
Subsanar un error de cizalla
Si la cizalla automática se detiene durante la operación de corte automático con la hoja de la cizalla automática en la posición abierta debido a la introducción de objetos extraños, atascos de papel, etc., el piloto CUTTER LED parpadea.
Si se produce un error de cizalla, subsánelo mediante el procedimiento siguiente.
  • 1.Conecte la alimentación.
  • 2.Tire de la palanca de apertura de la tapa hacia usted para abrir la tapa del papel.
  • 3.Retire el papel atascado incluido cualquier residuo del mismo. (Retire también el rollo de papel que haya en el portarrollo).
  • 4.Vuelva a colocar el rollo de papel y cierre la tapa del papel.
PRECAUCIÓN
  • Al abrir la tapa del papel tenga cuidado de no tocar la entrada de la hoja de la cizalla automática.
  • El cabezal de impresión está muy caliente justamente después de imprimir. Tenga cuidado de no tocarlo con las manos.
  • No toque el cabezal de impresión directamente con las manos o con un objeto metálico.
Cancelación de la detención de impresión causada por un atasco de papel
El sensor de atascos de papel detecta un atasco en la salida del papel y detiene la impresión.
Utilice el siguiente método para cancelar una detención de impresión causada por un atasco de papel.
  • 1.Retire el papel que se haya quedado atascado en la salida del papel.
  • 2.Si no se puede retirar, abra la tapa del papel y retire el papel.
  • 3.Cargue el papel, cierre la tapa del papel y asegúrese de que el PAPER LED esté apagado.
Autotest
Puede utilizar el autotest para comprobar problemas de la impresora.
Realización de una operación de autotest
  • 1.Mientras se carga papel, mantenga pulsado el botón FEED y encienda la impresora.
  • 2.Mantenga pulsado el botón FEED durante un segundo aproximadamente hasta que suena el zumbador. Suelte el botón para iniciar el autotest. La impresora imprime el nombre de modelo, la versión, la configuración de los interruptores de memoria y la lista de fuentes incorporadas.

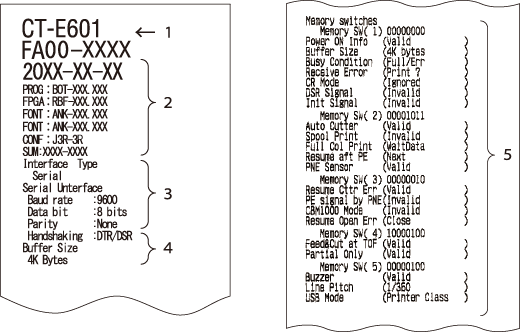

  • 1.Nombre de modelo de la impresora
  • 2.Versión de firmware
  • 3.Ajustes de la interfaz
  • 4.Tamaño del búfer
  • 5.Ajustes de los interruptores de memoria
Impresión de volcado hexadecimal
Los datos recibidos se imprimen en hexadecimal. Si se produjeran problemas como la pérdida o la duplicación de datos, etc., con esta función podrá verificar si la impresora está recibiendo los datos correctamente.
Cómo realizar la impresión de volcado hexadecimal
  • 1.Coloque el papel.
  • 2.Con la tapa del papel abierta, mantenga pulsado el botón FEED mientras enciende la impresora. Mantenga la pulsación del botón FEED mientras comienza a parpadear el POWER LED, y a continuación, cierre la tapa del papel.
  • 3.La impresora imprimirá “HEX dump print mode” seguido de los datos recibidos impresos en números hexadecimales y algunos caracteres.
Cómo detener la impresión de volcado hexadecimal
Siga uno de estos pasos para detener la impresión.
  • Pulse el botón FEED tres veces seguidas
  • Desconecte la alimentación
  • Reciba un comando de reinicialización a través de una interfaz
Notas
  • La impresora imprime “.” si no existen caracteres correspondientes a los datos.
  • Durante la impresión de volcado hexadecimal no funciona ningún comando.
  • Si los datos de impresión no ocupan una línea completa, pulse el botón FEED para hacer avanzar el papel.
Ejemplo de impresión
HEX dump print mode
Indicaciones de error
  • Papel agotado, papel casi agotado
    El final del rollo de papel se detecta en dos etapas, papel casi agotado y papel
    agotado.
    Cuando se detecta que el papel está casi agotado, el piloto PAPER LED parpadea.
    Prepare un rollo de papel nuevo.
    Cuando se detecta que el papel se ha agotado, el piloto PAPER LED se ilumina y
    suena el zumbador. Coloque un rollo de papel nuevo. La configuración de los
    interruptores de memoria se puede utilizar para desactivar el zumbador.
  • Tapa abierta
    Si se abre la tapa, se enciende el COVER LED.
    También puede sonar el zumbador en función del ajuste del interruptor de memoria.
    No abra la tapa mientras se está imprimiendo. Si se abre la tapa accidentalmente, parpadea el COVER LED. Compruebe el papel, tire de él recto hacia fuera de la impresora un par de centímetros y cierre la tapa. La impresión se reanuda. Se debe enviar un comando para reiniciar la impresora según la configuración de los interruptores de memoria.
  • Error de cizalla
    Si la cizalla automática no se puede mover a causa de un atasco de papel o por otro motivo, CUTTER LED parpadea y suena el zumbador. Elimine la causa del problema y pulse el botón FEED. Si la cizalla automática sigue sin moverse y la tapa del papel no se abre, consulte “Subsanar un error de cizalla”.
  • Detención de la impresión por atasco de papel
    Cuando se produce un atasco de papel en la salida del mismo, el indicador PAPER LED parpadea y la impresión se detiene.
    Retire el papel atascado y cargue el papel.
  • Cabezal de impresión caliente
    Cuando se imprimen caracteres densos, imágenes oscuras o durante mucho
    tiempo en un ambiente caluroso, la temperatura del cabezal de impresión
    aumenta. Si el cabezal de impresión sobrepasa una temperatura especificada, la
    impresora deja de imprimir y espera hasta que se enfríe el cabezal de impresión.
    Cuando esto sucede, los pilotos PAPER LED, CUTTER LED y COVER LED
    parpadean. La impresión se reanuda automáticamente cuando se haya enfriado el
    cabezal de impresión.
La pantalla de estado para varios mensajes se muestra a continuación.
Estado POWER LED PAPER LED CUTTER LED COVER LED SERVICE LED Zumbador
*1
Papel casi agotado Iluminado No iluminado No iluminado No iluminado No
Papel agotado Iluminado Iluminado No iluminado No iluminado No iluminado Sí*2
Tapa abierta*3 Iluminado No iluminado No iluminado Iluminado No iluminado No*2
Tapa abierta II*4 Iluminado No iluminado No iluminado No iluminado No*2
Cizalla bloqueada Iluminado No iluminado No iluminado No iluminado
Detención de la impresión por atasco de papel Iluminado No iluminado No iluminado No iluminado No
Error de tensión baja Iluminado No iluminado No
Error de tensión alta Iluminado No iluminado No iluminado No iluminado No
Error de sistema Iluminado No iluminado No iluminado No iluminado No
Error de la memoria No iluminado No iluminado No iluminado No iluminado No
Cabezal de
impresión caliente
Iluminado No iluminado No
Espera de ejecución de macro No iluminado No iluminado No iluminado No iluminado No
Recepción de datos No iluminado No iluminado No iluminado No iluminado No
Notas:
*1 El zumbador suena cuando MSW5-1 (ajuste del zumbador) está ajustado en ON.
*2 El zumbador puede ajustarse para que suene o no suene con el MSW10-5 (evento de zumbador).
*3 Aparece cuando hay una tapa abierta estando en modo de espera.
*4 Se indica cuando se abre una tapa durante la impresión.
Atascos de papel
Procure que no se obstruya la salida de papel y se produzcan atascos alrededor de la salida al imprimir.
Si el papel no puede salir de la impresora, puede enrollarse en el rodillo dentro de la impresora y provocar un error.
Si el papel se enrolla alrededor del rodillo, abra la tapa del papel y con cuidado tire del papel para sacarlo.
Precauciones al realizar impresiones en las que cambia la velocidad de impresión
Cuando se realiza una impresión en la que cambia la velocidad de impresión, se pueden imprimir líneas en blanco o el papel puede no alimentarse en función de las condiciones de impresión. Para evitar estos problemas, cambie los siguientes ajustes de los interruptores de memoria.
  • 1.Habilite MSW2-3 (guardar en búfer).
  • 2.Aumente la velocidad en baudios de MSW7-1 (velocidad en baudios serie).
  • 3.Cambie el MSW10-2 (velocidad de impresión) a un nivel inferior.
Notas
  • Dependiendo de la velocidad de transmisión de la interfaz serie, la temperatura ambiente, el volumen de datos de impresión y otros factores, el hecho de cambiar los ajustes puede no eliminar los problemas.
Vistas externas y dimensiones
(Unidad: mm)
Papel de Impresión
Utilice el papel que se muestra en la tabla siguiente o papel de calidad equivalente.
Tipo de papel Nombre del producto
Papel térmico en rollo recomendado Nippon Paper TP50KR-2Y, TP50KJ-R, TL69KS-LH, TF50KS-E2D
Oji Paper PD150R, PD160R, PD160R-63
Mitsubishi Paper Mills HP220AB-1, P220AB
Koehler KT48-FA

(Unidad: mm)
Grosor del papel (μm) 53 a 85
Diámetro interno del tubo central d (mm) ø12
Diámetro externo del tubo central D (mm) ø18
Notas
  • Utilice papel térmico que haya sido enrollado de la siguiente forma:
    • Sin arrugar, apretado firmemente al tubo central.
    • Sin doblar.
    • Sin pegar al tubo central.
    • Enrollado con la cara de impresión hacia fuera.
Ajuste manual de los interruptores de memoria
Los interruptores de memoria se utilizan para configurar distintos parámetros de la impresora. Los interruptores de memoria se pueden configurar manualmente o mediante comandos. En esta sección se explica cómo realizar la configuración manual.
Para obtener información sobre cómo configurar los interruptores de memoria mediante comandos, consulte la Referencia de comandos.
Modo de configuración rápida
Los ajustes de los interruptores de memoria correspondientes al fabricante de una impresora de sustitución, el modelo, el ancho de papel y la separación entre
caracteres se pueden configurar a la vez en sus valores óptimos.
Configure los ajustes mientras confirma los elementos seleccionados en el informe impreso.
  • 1.Coloque el papel.
  • 2.Con papel cargado, mantenga pulsado el botón FEED mientras enciende la impresora.
  • 3.Pulse el botón FEED tres veces y cierre la tapa del papel.
  • La impresora entra en el modo de configuración rápida de los interruptores de memoria.

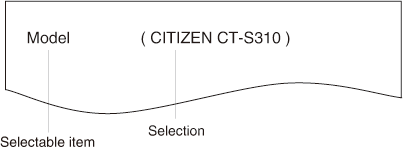

  • Se imprime el elemento seleccionable “Model” y la selección.
  • 4.Pulse el botón FEED.
  • Cada vez que se pulsa el botón FEED, se imprime una selección en orden a lo largo del ciclo.
  • Pulse el botón FEED hasta que se imprima la selección deseada.
  • 5.Pulse el botón FEED durante al menos dos segundos.
  • La selección queda ajustada.
  • Si existe otro elemento seleccionable, éste y la selección se imprimen.
  • 6.Repita los pasos 4 y 5 para seleccionar y ajustar el modelo de la impresora, el ancho de papel, la separación entre caracteres (sólo EPSON T88).
  • Una vez ajustados todos los elementos, se imprime “Save To Memory”.
  • 7.Pulse el botón FEED durante al menos dos segundos.
  • Se guardan los ajustes modificados de los interruptores de memoria y se imprime una lista de dichos ajustes.
  • Una vez finalizada la impresión, la impresora sale del modo de configuración rápida.
Elemento seleccionado Configuración automática de los
interruptores de memoria
Manufacturer Paper
width
Character
space
MSW2-4
Full Col
Print
MSW3-7
CBM1000
Mode
MSW8-1
Print Width
MSW6-2
Character
Space
CITIZEN
CT-S310
58 mm WaitData Invalid 384 dots
80 mm WaitData Invalid 576 dots
EPSON
T88
58 mm 0 dot WaitData Invalid 360 dots 0 dot
1 dot WaitData Invalid 390 dots 1 dot
80 mm 0 dot WaitData Invalid 512 dots 0 dot
1 dot WaitData Invalid 546 dots 1 dot
EPSON
203dpi
80 mm WaitData Invalid 576 dots 0 dot
58 mm WaitData Invalid 420 dots
Modo de configuración individual
Ajuste los interruptores de memoria uno a uno.
Configure los ajustes mientras confirma la función del interruptor de memoria y los ajustes del informe impreso.
  • 1.Coloque el papel.
  • 2.Con papel cargado, mantenga pulsado el botón FEED mientras enciende la impresora.
  • 3.Pulse el botón FEED dos veces y cierre la tapa del papel.
  • La impresora entra en el modo de configuración individual de los interruptores de memoria.
  • La impresora imprime “Memory SW (1)” y el ajuste actual, 0 (off) o 1 (on).
  • (La configuración actual de los interruptores 7 al 13 no se imprime).
  • 4.Pulse el botón FEED.
  • Cada pulsación del botón FEED va pasando a través de la lista de interruptores de memoria en el orden siguiente: “Memory SW (1)” > “Memory SW (2)” > ...“Memory SW (11)” o “Memory SW (13)” > “Save To Memory” > “Memory SW (1)”.
  • Pulse el botón FEED hasta que se imprima el número del interruptor de memoria que desee modificar.
  • 5.Pulse el botón FEED durante al menos dos segundos.
  • Cada vez que se pulsa el botón FEED durante al menos dos segundos, se imprime un ajuste del interruptor de memoria a lo largo del ciclo.
  • Pulse el botón FEED durante al menos dos segundos para avanzar por la lista hasta que se imprima la función del interruptor de memoria que desee modificar.
  • 6.Pulse el botón FEED.
  • Se imprime un ajuste cada vez que se pulsa el botón FEED en orden a lo largo del ciclo.
  • Cuando se imprime la configuración actual, se ilumina el piloto COVER LED.
  • Pulse el botón FEED hasta que se imprima el ajuste deseado.
  • 7.Pulse el botón FEED durante al menos dos segundos.
  • Los ajustes seleccionados quedan ajustados.
  • Se imprimen los ajustes y la función del interruptor de memoria siguiente.
  • 8.Repita los pasos 5 al 7 para modificar diversas funciones del número de interruptor de memoria actual.
  • 9.Abra la tapa del papel y ciérrela.
  • Se imprimen los ajustes modificados del interruptor de memoria.
  • 10.Repita los pasos 4 al 9 para modificar las funciones de otro número de interruptor de memoria.
  • 11.Pulse el botón FEED hasta que se imprima “Save To Memory”.
  • 12.Pulse el botón FEED durante al menos dos segundos.
  • Se guardan los ajustes modificados de los interruptores de memoria y se imprime una lista de dichos ajustes.
  • Una vez finalizada la impresión, la impresora sale del modo de configuración individual.
Inicialización de los interruptores de memoria
Recupere la configuración de fábrica de todos los interruptores de memoria.
  • 1.Realice los pasos 1 al 3 del procedimiento para entrar en el modo de configuración individual.
  • 2.Pulse el botón FEED hasta que se imprima “Save To Memory”.
  • 3.Abra la tapa del papel.
  • 4.Pulse el botón FEED durante al menos dos segundos.
  • Todos los interruptores de memoria recuperan su configuración de fábrica.
  • 5.Cierre la tapa del papel.
En la siguiente tabla se muestra la función de cada interruptor de memoria. (Los valores sombreados son ajustes de fábrica).
N.º de interruptor Función OFF ON
MSW1-1 Power ON Info Valid Not Send
MSW1-2 Buffer Size 4K bytes 45 bytes
MSW1-3 Busy Condition Full/Err Full
MSW1-4 Receive Error Print“?” No Print
MSW1-5 CR Mode Ignored LF
MSW1-6 Reserved Fixed
MSW1-7 DSR Signal Invalid Valid
MSW1-8 INIT Signal Invalid Valid
MSW2-1 Reserved Fixed
MSW2-2 Auto Cutter Invalid Valid
MSW2-3 Spool Print Invalid Valid
MSW2-4 Full Col Print LineFeed WaitData
MSW2-5 Resume aft PE Next Top
MSW2-6 Reserved Fixed
MSW2-7 Reserved Fixed
MSW2-8 PNE Sensor Valid Invalid
MSW3-1 Resume Cttr Err Valid Invalid
MSW3-2 PE signal by PNE Valid Invalid
MSW3-3 Reserved Fixed
MSW3-4 Reserved Fixed
MSW3-5 Reserved Fixed
MSW3-6 Reserved Fixed
MSW3-7 CBM1000 Mode Invalid Valid
MSW3-8 Resume Open Err Close Command
MSW4-1 Reserved Fixed
MSW4-2 Reserved Fixed
MSW4-3 Feed&Cut at TOF Invalid Valid
MSW4-4 Reserved Fixed
MSW4-5 Reserved Fixed
MSW4-6 Reserved Fixed
MSW4-7 Reserved Fixed
MSW4-8 Partial Only Invalid Valid
MSW5-1 Buzzer Valid Invalid
MSW5-2 Line Pitch 1/360 1/406
MSW5-3 USB Mode Virtual COM Printer Class
MSW5-4 Reserved Fixed
MSW5-5 Reserved Fixed
MSW5-6 Reserved Fixed
MSW5-7 Reserved Fixed
MSW5-8 Reserved Fixed
MSW6-1 Act. For Driver Invalid Valid
MSW6-2 Character Space Invalid Valid
MSW6-3 USB Power Save Mode Invalid Valid
MSW6-4 Reserved Fixed
MSW6-5 Reserved Fixed
MSW6-6 Reserved Fixed
MSW6-7 USB Power@PW-OFF Invalid Valid
MSW6-8 Power ON trigger Power switch ON AC power input
N.º de interruptor Función Initial setting Setting value
MSW7-1 Baud Rate 9600 bps 1200 bps, 2400 bps, 4800 bps, 9600 bps, 19200 bps, 38400 bps, 57600 bps, 115200 bps
MSW7-2 Data Length 8bits 7bits, 8bits
MSW7-3 Stop Bit 1bit 1bit, 2bits
MSW7-4 Parity NONE NONE, ODD, EVEN
MSW7-5 Flow Control DTR/DSR DTR/DSR, XON/XOFF
MSW7-6 DMA Control Valid Valid, Invalid
MSW7-7 VCom Protocol PC Setting PC Setting, DTR/DSR, XON/XOFF
MSW8-1 Print Width 576 dots 576 dots, 546 dots, 512 dots, 420 dots, 390 dots, 384 dots, 360 dots
MSW8-3 Top Margin 12 mm 2 mm, 3 mm, 4 mm, 5 mm, 6 mm, 7 mm, 8 mm, 9 mm, 10 mm, 11 mm, 12 mm
MSW8-4 Line Gap Reduce Invalid Invalid, 3/4, 2/3, 1/2, 1/3, 1/4, 1/5, ALL
MSW8-5 Reduced Char V/H 100% / 100% 100% / 100%, 75% / 100%, 50% / 100%, 100% / 75%, 75% / 75%, 50% / 75%
MSW8-6 Auto Side Shift Invalid Invalid, 1 dot, 2 dots, 3 dots, 4 dots, 5 dots, 6 dots, 7 dots
MSW9-1 Code Page PC437 PC 437, Katakana, PC 850, PC 858, PC 860, PC 863, PC 865, PC 852, PC 866, PC 857, WPC1252, Space page, PC 864, ThaiCode11 1Pass, ThaiCode11 3Pass, ThaiCode18 1Pass, ThaiCode18 3Pass, TCVN-3, WPC1258, PC737, PC862, WPC1251, WPC1253, WPC1255
MSW9-2 Int’Char Set U.S.A USA, France, Germany, England, Denmark, Sweden, Italy, Spain, Japan, Norway, Denmark 2, Spain 2, Latin America, Korea, Croatia, China, Vietnam
MSW9-4 Kanji code Invalid Disabled, JIS (Japan), SJIS: CP932 (Japan), SJIS: X0213 (Japan), GB18030 (China), KS Hangul (South Korea), EUC Hangul (South Korea), BIG5-HKSCS
MSW10-1 Print Density 100 % 70 %, 75 %, 80 %, 85 %, 90 %, 95 %, 100 %, 105 %, 110 %, 115 %, 120 %, 125 %, 130 %, 135 %, 140 %
MSW10-2 Print Speed Level 9 Level 1, Level 2, Level 3, Level 4, Level 5, Level 6, Level 7, Level 8, Level 9
MSW10-4 Old Command Invalid Invalid, CBM1, CBM2
MSW10-5 Buzzer Event Not By C. Open All Event/Error, Not by C.Open, Not by C.Open/PE
MSW10-6 Buzzer Sound Tone 2 Tone 1, Tone 2, Tone 3, Tone 4
MSW13-1 Security/Target Low/All Low/All, Mid/All, Mid/Paired only, Hi/All, Hi/Paired only
MSW13-5 BT Device Scan Discoverable No Response, Discoverable
MSW13-6 Auto Reconnect Valid Invalid, Valid
