STAMPANTE TERMICA A RIGHE DI PUNTI

MODELLO CT-S4500
Manuale dell’utente
PRECAUZIONI GENERALI
  • Prima di utilizzare questo prodotto, leggere attentamente il presente manuale. Dopo aver letto il manuale, conservarlo in un luogo sicuro e di facile accesso per l’utilizzo futuro.
  • Le informazioni contenute in questo documento sono soggette a modifiche senza preavviso.
  • Nessuna parte di questo documento può essere riprodotta o trasferita senza il consenso scritto di Citizen Systems.
  • Si prega di tener presente che Citizen Systems non è responsabile di eventuali problemi causati da omissioni, errori di scrittura o di stampa presenti in questo manuale.
  • Citizen Systems non è responsabile di nessun problema causato dall’utilizzo di accessori o prodotti di consumo non indicati in questo manuale.
  • Salvo diversamente specificato nel presente manuale, non svolgere senza autorizzazione operazioni di manutenzione, smontaggio o riparazione del prodotto.
  • Citizen Systems non è responsabile per qualsiasi tipo di danno riconducibile al funzionamento/trattamento non corretto dell’apparecchiatura o all’utilizzo in ambienti non adeguati, specificati in questo manuale.
  • I dati della stampante sono principalmente destinati ad un utilizzo temporaneo e non vengono memorizzati per un lungo periodo o in modo permanente. Citizen Systems non è responsabile di eventuali danni o perdite di profitto derivanti dalla perdita di dati causata da incidenti, riparazioni, test o altro.
  • Se si rilevano omissioni, errori o in caso di dubbi, contattare il proprio rivenditore Citizen Systems.
  • Se si riscontrano pagine mancanti o inesattezze, contattare il proprio rivenditore Citizen Systems per la sostituzione.
L’uso dell’adesivo “Made for Apple” significa che un accessorio è stato progettato per essere collegato specificamente al prodotto o ai prodotti Apple indicati sull’adesivo ed è stato certificato dagli sviluppatori come conforme agli standard di performance Apple.
Apple non è responsabile per il funzionamento di tale dispositivo o per la sua conformità agli standard di sicurezza e normativi.
L’uso di questo accessorio con un prodotto Apple potrebbe influire negativamente sulle prestazioni wireless.
  • Apple, Apple TV, Apple Watch, iPad, iPad Air, iPad Pro, iPhone, and Lightning are trademarks of Apple Inc., registered in the U.S. and other countries. tvOS is a trademark of Apple Inc. The trademark “iPhone” is used in Japan with a license from Aiphone K.K.
  • EPSON ed ESC/POS sono marchi registrati di Seiko Epson Corporation.
  • QR Code è un marchio registrato di DENSO WAVE INCORPORATED.
  • Ethernet è un marchio registrato di Fuji Xerox Corporation.
  • Bluetooth® è un marchio registrato di Bluetooth-SIG Inc.
  • CITIZEN è un marchio registrato di Citizen Watch Co., Ltd.
  • Tutti gli altri marchi sono di proprietà dei rispettivi titolari.
  • Citizen Systems utilizza i suddetti marchi con licenza dei rispettivi proprietari.
Copyright© CITIZEN SYSTEMS JAPAN CO., LTD. 2019
PRECAUZIONI DI SICUREZZA - DA OSSERVARE RIGOROSAMENTE
Prima di utilizzare il prodotto per la prima volta, leggere attentamente le PRECAUZIONI DI SICUREZZA. L’uso improprio può causare incidenti (incendi, scosse elettriche o lesioni).
Per evitare il rischio di lesioni ad operatori e a terzi o danni ad oggetti, nel presente manuale vengono usati speciali simboli di avvertenza per indicare i punti importanti che richiedono una stretta osservanza.
  • Dopo aver letto il presente manuale, conservarlo in un luogo sicuro e di facile accesso per l’utilizzo futuro.
  • Alcune descrizioni contenute nel manuale potrebbero non essere rilevanti per alcuni modelli di stampante.
Quanto segue è la descrizione del livello di rischio e di danno che potrebbe verificarsi se la stampante non viene usata correttamente, ignorando le istruzioni fornite dai simboli di avvertenza. Leggere attentamente queste informazioni.
AVVERTENZA
  • La mancata osservanza delle precauzioni indicate da questo simbolo potrebbe causare lesioni mortali o gravi.
ATTENZIONE
  • La mancata osservanza delle precauzioni indicate da questo simbolo potrebbe provocare lesioni personali o danni materiali.
Questo simbolo viene usato per richiamare l’attenzione su punti importanti.
Questo simbolo viene usato per richiamare l’attenzione sul pericolo di scosse elettriche o danni elettrostatici.
Questo simbolo indica la necessità di scollegare la stampante dalla presa a muro.
Questo simbolo viene usato per indicare che l’alimentazione deve essere collegata a terra.
Questo simbolo è utilizzato per indicare informazioni utili, quali procedure, istruzioni o altri dati simili.
Questo simbolo viene usato per indicare operazioni vietate.
PRECAUZIONI PER L’INSTALLAZIONE DELLA STAMPANTE
AVVERTENZA
  • Non utilizzare o custodire il prodotto in luoghi dove potrebbe essere esposto a:
    • Fiamme o umidità.
    • Luce solare diretta.
    • Correnti d’aria calda o radiazioni provenienti da un apparecchio di riscaldamento.
    • Aria salmastra o gas corrosivi.
    • Ambiente mal ventilato.
    • Reazioni chimiche di laboratorio.
    • Olio, particelle di acciaio o polvere trasportati dall’aria.
    • Elettricità statica o forti campi magnetici.
    • Nei suddetti ambienti vi è il rischio di danneggiare la stampante o causare guasti, surriscaldamenti, emissioni di fumo, incendi o scosse elettriche.
      Adottare tutte le misure necessarie per evitare incendi e scosse elettriche.
  • Non lasciar cadere oggetti estranei e non versare liquidi all’interno della stampante. Inoltre, non depositare nessun oggetto sulla stampante.
  • Non far cadere oggetti metallici come graffette, punti metallici o viti nella stampante.
  • Evitare di collocare vasi da fiori, tazze o oggetti contenenti acqua sulla stampante.
  • Attenzione a non versare caffè, bibite o qualsiasi altro tipo di liquido nella stampante.
  • Non spruzzare insetticidi o altre sostanze chimiche liquide sulla stampante.
    • La caduta accidentale di oggetti metallici all’interno della stampante può provocare malfunzionamenti, incendi o scosse elettriche.
      In questo caso, spegnere immediatamente la stampante, scollegarla dalla presa elettrica e contattare il rivenditore locale Citizen Systems.
  • Evitare di trattare la stampante come segue:
  • Evitare che la stampante subisca urti violenti o forti sobbalzi (ad es. non salirvi sopra, farla cadere o urtarla).
  • Non tentare di smontare o modificare la stampante.
    • Le suddette operazioni rischiano di danneggiare la stampante o causare guasti, surriscaldamenti, emissioni di fumo, incendi o scosse elettriche.
      Adottare tutte le misure necessarie per evitare incendi e scosse elettriche.
  • L’uso di questo dispositivo non è appropriato in presenza di bambini. Installare, custodire o utilizzare il dispositivo lontano dalla portata dei bambini.
    • Gli apparecchi elettrici potrebbero provocare lesioni impreviste o incidenti se trattati o utilizzati non correttamente.
    • Tenere il cavo di alimentazione e i cavi dei segnali fuori dalla portata dei bambini. Inoltre, ai bambini non deve essere consentito l’accesso alle parti interne della stampante.
    • Il sacchetto di plastica che contiene la stampante deve essere tenuto lontano dalla portata dei bambini. Se indossato sul capo può provocare il soffocamento.
ATTENZIONE
  • Non utilizzare la stampante nelle seguenti condizioni:
  • Evitare luoghi soggetti a vibrazioni o instabilità.
  • Evitare luoghi in cui la stampante non si trova perfettamente in piano.
    • La stampante può cadere e provocare lesioni.
    • La qualità di stampa può peggiorare.
  • Non ostruire le aperture di sfogo dell’aria.
  • Non depositare nessun oggetto sulla stampante.
  • Non coprire o avvolgere la stampante in un panno o una coperta.
    • In tal caso si accumulerebbe calore che potrebbe deformare l’alloggiamento o provocare un incendio.
  • Non utilizzare la stampante vicino ad una radio o ad un televisore e non alimentarla dalla stessa presa utilizzata per questi apparecchi.
  • Evitare di utilizzare la stampante collegata ad un cavo non protetto dai disturbi.
    (Per le interconnessioni, utilizzare cavi schermati o a doppino intrecciato e nuclei in ferrite o altri dispositivi antidisturbo.)
  • Evitare di usare la stampante con un dispositivo che può causare forti disturbi.
    • La stampante potrebbe avere effetti negativi sulle trasmissioni radio o TV. In alcuni casi gli apparecchi elettrici potrebbero influenzare in modo negativo la stampante, causando errori nella trasmissione dei dati o malfunzionamenti.
  • Se la stampante viene installata orientandola diversamente da quanto specificato.
    • Possono verificarsi malfunzionamenti, guasti o scosse elettriche.
  • Collegare la stampante a terra.
    • Le dispersioni elettriche possono causare scosse.
  • Non collegare la messa a terra della stampante ai seguenti punti:
      • Potrebbe verificarsi un’esplosione causata dal gas.
    • Tubazioni del gas
    • Linee telefoniche
    • Parafulmini
      • In caso di fulmini, un forte picco di corrente potrebbe provocare incendi o scosse elettriche.
    • Tubazioni dell’acqua
      • Le tubazioni idrauliche in plastica non devono essere utilizzate per la messa a terra. (possono essere utilizzate solo quelle approvate dall’Acquedotto).
  • Prima di collegare/scollegare il cavo di terra alla/dalla stampante, staccare sempre la spina dalla presa elettrica.
PRECAUZIONI PER LA MANIPOLAZIONE DELLA STAMPANTE
AVVERTENZA
  • Osservare le seguenti precauzioni per l’alimentazione ed il cavo di alimentazione:
  • Non collegare o scollegare il cavo di alimentazione con le mani bagnate.
  • Utilizzare la stampante solo con la tensione e la frequenza di alimentazione specificate.
  • Utilizzare esclusivamente l’alimentatore CA specifico per la stampante.
  • Utilizzare esclusivamente il cavo di alimentazione in dotazione con la stampante. Non utilizzare mai il cavo con altri dispositivi.
  • Assicurarsi che la presa di alimentazione alla quale è collegata la stampante abbia una potenza sufficiente.
  • Non alimentare la stampante da una basetta di alimentazione o da una presa di corrente condivisa con altri apparecchi.
  • Non collegare il cavo di alimentazione ad una presa elettrica se ci sono polvere o detriti sulla spina.
  • Non utilizzare un cavo di alimentazione deformato o danneggiato.
  • Non spostare la stampante mentre è accesa.
    • Se la stampante non viene maneggiata correttamente, possono verificarsi guasti, emissioni di fumo, incendi o scosse elettriche.
    • Un sovraccarico può provocare il surriscaldamento del cavo di alimentazione, che può eventualmente prendere fuoco o far scattare l’interruttore di sicurezza.
  • Assicurarsi che non ci siano oggetti sul cavo di alimentazione. Non mettere la stampante in un luogo dove il cavo di alimentazione può essere calpestato.
  • Non piegare, torcere o tirare con forza il cavo di alimentazione. Non spostare il prodotto se si riscontrano anomalie di questo tipo.
  • Non cercare di modificare il cavo di alimentazione.
  • Non posare il cavo di alimentazione vicino a un elemento riscaldante.
    • La mancata osservanza di queste precauzioni può danneggiare i conduttori o l’isolamento, con conseguenti dispersioni di corrente, scosse elettriche o guasti alla stampante.
      Se il cavo di alimentazione è danneggiato, contattare il rivenditore Citizen Systems.
  • Non lasciare oggetti intorno alla presa elettrica.
  • Collegare la stampante ad una presa di alimentazione facilmente accessibile in caso di emergenza.
    • In caso di emergenza, staccare la spina per spegnere immediatamente la stampante.
  • Inserire la spina di alimentazione a fondo nella presa.
  • Se la stampante non deve essere utilizzata per un lungo periodo, staccarla dalla presa elettrica.
  • Per collegare o scollegare il cavo di alimentazione o il cavo del segnale, afferrare saldamente la spina e il connettore dopo avere scollegato la stampante e l’apparecchio ad essa collegato.
ATTENZIONE

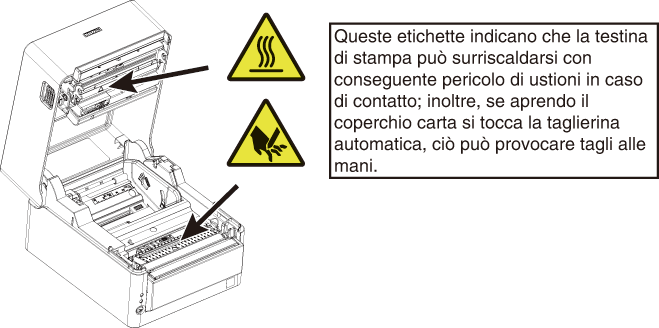

  • L’etichetta di avvertenza è posizionata come mostrato in figura. Prima di utilizzare la stampante, leggere attentamente le precauzioni per l’uso.
  • Non trasportare la stampante con il rotolo di carta inserito.
    • Possono verificarsi guasti o danneggiamenti.
  • Per evitare malfunzionamenti o guasti, osservare quanto segue.
  • Non aprire il coperchio carta durante la stampa.
  • Evitare di azionare la stampante senza il rotolo di carta correttamente caricato.
  • Evitare l’impiego di carta non conforme alle specifiche.
    • La stampa potrebbe risultare di scarsa qualità.
  • Evitare l’utilizzo di fogli di carta strappati o uniti con nastro adesivo in plastica.
  • Evitare l’estrazione forzata a mano di carta già inserita.
  • Evitare l’utilizzo di uno strumento appuntito o affilato per azionare i pulsanti del pannello.
  • Assicurarsi che i connettori dei cavi siano saldamente inseriti nelle relative prese.
    • Un collegamento errato potrebbe danneggiare i circuiti elettronici interni o l’hardware del sistema host.
  • Alla stampante deve essere collegato un solenoide di apertura cassetto compatibile con le specifiche indicate nel manuale.
    • L’inosservanza di questa precauzione potrebbe causare malfunzionamenti o guasti.
  • Per evitare lesioni o danni alla stampante, osservare le seguenti istruzioni:
  • Non toccare la superficie di stampa della testina termica.
  • Non toccare le parti mobili (ad es. la taglierina, gli ingranaggi, le parti elettriche attive) quando la stampante è in uso.
  • In caso di problemi, non cercare di riparare la stampante. Affidarla al servizio Citizen Systems per la riparazione.
  • Prestare attenzione che i coperchi non pizzichino le mani o le dita.
  • Attenzione ai bordi taglienti della stampante, che rischiano di causare lesioni o danni materiali.
    • L’inosservanza delle suddette precauzioni può causare scosse elettriche, ustioni o lesioni.
MANUTENZIONE QUOTIDIANA
  • Osservare le precauzioni seguenti per la manutenzione quotidiana.
  • Prima di pulire la stampante, spegnerla sempre e staccarla dalla presa elettrica.
  • Utilizzare uno straccio morbido e asciutto per pulire la superficie della stampante.
    Per le macchie persistenti, utilizzare uno straccio morbido leggermente imbevuto d’acqua.
    Non pulire la stampante con solventi organici come alcol, diluente per vernici, trielina, benzene o chetone. Non utilizzare mai panni di pulizia trattati chimicamente.
  • Per rimuovere la polvere di carta, utilizzare una spazzola morbida.
ATTENZIONE
  • Immediatamente dopo l’utilizzo, la testina termica rimane ad una temperatura pericolosamente elevata.
    Lasciarla raffreddare prima di iniziare la manutenzione.
DESCRIZIONE GENERALE
Questo prodotto è una stampante termica a righe di punti in grado di stampare su supporti di larghezza fino a 4 pollici.
Può stampare istantaneamente etichette, biglietti e ricevute contenenti grandi volumi di dati che non rientrerebbero su carta per ricevute di larghezza normale.
La stampante è dotata di numerose funzionalità, in modo da poter essere utilizzata in un’ampia varietà di applicazioni.
SPIEGAZIONE DEI COMPONENTI DELLA STAMPANTE
CONFIGURAZIONE
MANUTENZIONE E ASSISTENZA
ALTRO
“Made for iPod”, “Made for iPhone” e “Made for iPad” significano che un accessorio elettronico è stato progettato specificamente rispettivamente per il collegamento con l'iPod, l'iPhone o l'iPad ed è stato certificato dal suo sviluppatore corrispondere agli standard operativi stabiliti da Apple. Apple non può essere considerata responsabile di questo dispositivo o della sua osservanza delle norme di sicurezza e dei vari regolamenti.
Tenere presente che l'uso di questo accessorio con l'iPod, l'iPhone o l'iPad può peggiorare le prestazioni wireless.
  • iPad, iPhone e iPod sono marchi di Apple Inc., registrati negli Stati Uniti e in altri Paesi. iPad Air e iPad mini sono marchi di Apple Inc.
  • EPSON ed ESC/POS sono marchi registrati di Seiko Epson Corporation.
  • QR Code è un marchio registrato di DENSO WAVE INCORPORATED.
  • Ethernet è un marchio registrato di Fuji Xerox Corporation.
  • Bluetooth® è un marchio registrato di Bluetooth-SIG Inc.
  • CITIZEN è un marchio registrato di Citizen Watch Co., Ltd.
  • Tutti gli altri marchi sono di proprietà dei rispettivi titolari.
  • Citizen Systems utilizza i suddetti marchi con licenza dei rispettivi proprietari.
Copyright© CITIZEN SYSTEMS JAPAN CO., LTD. 2019
Caratteristiche
  • Stampa ad alta velocità fino a 200 mm/sec
  • Design elegante
  • Compatibile con supporti di larghezza fino a 112 mm
  • Supporta carta per etichette e carta con segni neri
  • Taglierina ad alta velocità
  • Interfaccia USB inclusa come standard
  • Dotata di una porta di alimentazione USB standard
  • Scheda d’interfaccia intercambiabile
  • Interfaccia di estrazione cassetto incorporata
  • Funzione di spegnimento sincronizzato USB
  • Funzione di risparmio carta
  • Funzione di risparmio energetico conforme al programma ENERGY STAR
  • Funzione di stampa XML/Web inclusa (modello con LAN cablata o modello con LAN wireless)
  • Funzione host USB inclusa per il controllo di periferiche (modello con LAN cablata o modello con host USB Bluetooth)
  • Supporto per i set di caratteri Kanji JIS X0213 di terzo e quarto livello
  • Supporto per i set di caratteri cinesi (semplificato e tradizionale) e Hangul
  • Supporto per la codifica UTF-8 tramite comandi
  • Varie opzioni di personalizzazione mediante i memory switch
  • I caratteri e i loghi creati dall’utente possono essere salvati in memoria
  • Supporta codici a barre e codici 2D, compresi GS1-DataBar
  • Supporto alla comunicazione Bluetooth certificato Apple MFi (modello Bluetooth)
Rimozione dell’imballo
Accertarsi che la confezione della stampante contenga i seguenti articoli.
NOME QUANTITÀ ILLUSTRAZIONE
Stampante 1
Alimentatore CA *1 1
Cavo CA 1
Albero per supporto *2 1
Fermacavo USB 1
Rotolo di carta campione 1 rotolo
Guida d’avviamento rapido 2
*1: solo modello standard

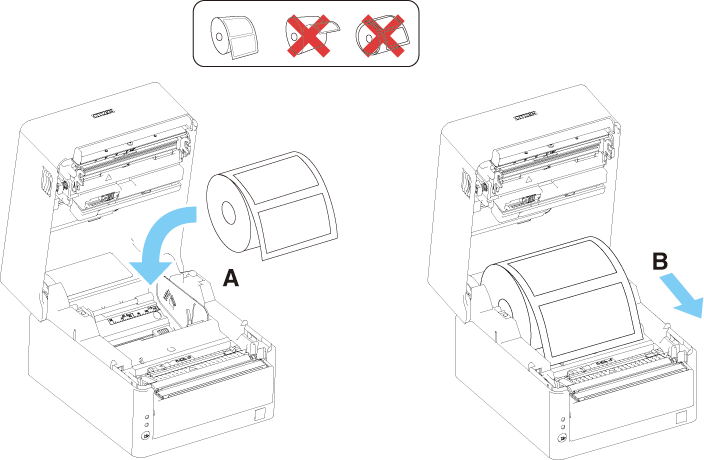

*2: da utilizzare con rotoli di carta per etichette e carta per biglietti con anima di grande diametro.
Classificazione dei modelli
I numeri di modello indicano le caratteristiche della stampante in base al seguente sistema.
  • 1.Nome modello
  • 2.Alloggiamento per alimentatore CA
  • A: no
  • S: sì
  • 3.Interfaccia
  • RS: Seriale RS-232C+USB
  • ET: Ethernet+USB
  • HET: Ethernet (funzione host USB) + USB
  • BT: Bluetooth+USB
  • HBT: Bluetooth (funzione host USB) + USB
  • WX: Wireless LAN+Ethernet+USB
  • NN: USB
  • 4.Mercato
  • U: Nord America
  • E: Europa
  • I: India
  • 5.Colore dell’alloggiamento
  • WH: bianco puro
  • BK: nero
Contattare preventivamente Citizen Systems per combinazioni speciali, alcune delle quali potrebbero non essere disponibili.
Specifiche di base
Voce Caratteristiche
Modello CT-S4500
Metodo di stampa Stampa termica a righe di punti
Larghezze di stampa 104 mm/832 punti, 90 mm/720 punti, 82,5 mm/660 punti, 72 mm/576 punti, 68,25 mm/546 punti, 64 mm/512 punti, 54,5 mm/436 punti, 54 mm/432 punti, 52,5 mm/420 punti, 48 mm/384 punti, 45 mm/360 punti, impostazione di fabbrica 104 mm/832 punti
Densità punti 8 × 8 punti/mm (203 dpi)
Velocità di stampa 200 mm/sec (velocità massima, densità di stampa 100%, 1600 righe di punti/sec)
Numero di colonne di stampa *1 Font Numero massimo di caratteri (colonne) / 112mm Numero massimo di caratteri (colonne) / 80mm Numero massimo di caratteri (colonne) / 58mm Configurazione punti
(punti)
Font A 69 48 35 12 × 24
Font B 92 64 46 9 × 24
Font C 104 72 52 8 × 16
Dimensione carattere *2 Font A: 1,50×3,00 mm, Font B: 1,13×3,00 mm, Font C: 1,00×2,00 mm
Tipi di caratteri Caratteri alfanumerici, caratteri internazionali, PC437/737/850/852/857/858/860/862/863/864/865/866, WPC1251/1252,/1253/1255/1258, Katakana, ThaiCode 11/18 (1Pass/3Pass), TCVN-3, Kanji (JIS primo, secondo, terzo e quarto livello), Kana, caratteri estesi, JIS X0213, GB18030, BIG5, KS Hangul, EUC Hangul
Memoria utente 384 KB (in grado di memorizzare caratteri e loghi definiti dall’utente)
Tipi di codice a barre UPC-A/E, JAN(EAN) 13 cifre/8 cifre, ITF, CODE39, CODE128, CODABAR(NW-7), CODE93, PDF417, QR Code, GS1-DataBar
Spaziatura 4,25 mm (1/6 pollice) (variabile tramite comando)

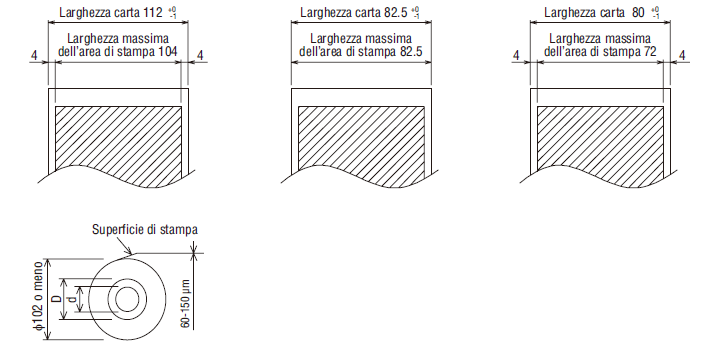

Carta Carta in rotoli: 112 mm × massimo Ø102 mm
Spessore carta: 60-85 μm (25,4 mm ≥ diametro interno del tubo del rotolo ≥ 12 mm/32 mm ≥ diametro esterno del tubo del rotolo ≥ 18 mm)
85-150 μm (diametro del tubo del rotolo: interno 25,4 mm / esterno 32 mm)
Carta per etichette: max. 150 μm (diametro del tubo del rotolo: interno 25,4 mm / esterno 32 mm)
Interfaccia Seriale (RS-232C standard), USB, Bluetooth+USB, LAN, wireless LAN+LAN, LAN (funzione host USB (porta USB 2)), Bluetooth (funzione host USB (porta USB 2))
Ethernet 100BASE-TX/10BASE-T
Wireless LAN IEEE802.11n, IEEE802.11a, IEEE802.11g, IEEE802.11b
Bluetooth Versione: Bluetooth 3.0 + EDR
Profilo: SPP (Serial Port Protocol), iAP (iPod Accessory Protocol)
Classe di potenza: classe 2
Porta di alimentazione USB Max. 2.1 A
Estrazione del cassetto-cassa Supporta 2 cassetti-cassa
Buffer in ingresso 4 Kbyte/45 byte
Consumo di corrente Circa 65 W (stampa normale), circa 1,5 W (stand-by)
Alimentatore CA Tensione nominale di ingresso: da 100 a 240 V CA, 50/60 Hz, 150 VA
Tensione nominale di uscita: 24 V CC, 2,5 A
Peso Modello standard: circa 2,5 kg
Modello con alimentatore CA alloggiato: circa 3,2 kg
Dimensioni esterne Modello standard: 170 (L) × 151,3 (A) × 216,2 (P) mm
Modello con alimentatore CA alloggiato: 170 (L) × 193,3 (A) × 216,2 (P) mm
Temperatura e umidità operative Da 5 a 40°C,
Umidità relativa da 10 a 90% (senza condensa) (60 μm ≤ spessore carta ≤ 85 μm)
Umidità relativa da 10 a 80% (senza condensa) (85 μm ≤ spessore carta ≤ 150 μm)
Temperatura e umidità di immagazzinamento Da -20 a 60°C, da 10 a 85% UR (senza condensa)
Durata della testina di stampa *3 Rotolo di carta termica: 100 km, 200 milioni di impulsi
Rotolo di carta termica per etichette: 50 km, 100 milioni di impulsi
Durata della taglierina automatica *3 Rotolo di carta termica: 1 milione di tagli
Rotolo di carta termica per etichette: 200 mila tagli
Standard di sicurezza *4 UL, cUL, FCC, IC, CE, UKCA *5
Note:
*1: il numero di colonne stampabili può essere scelto con un memory switch (microinterruttore di memoria).
Il numero di colonne indicato in tabella si riferisce a modelli tipici. Il numero di colonne varia a seconda delle caratteristiche tecniche.
*2: i caratteri appaiono piccoli perché le dimensioni comprendono lo spazio vuoto che circonda ogni carattere.
*3: secondo le condizioni di prova del produttore
*4: standard valido quando si utilizza l’alimentatore CA dedicato.
*5: Contattarci per informazioni su altre regioni e sullo stato più recente, come i numeri standard.
Aspetto esterno della stampante
Denominazione dei componenti
Modello standard
Modello con alimentatore CA alloggiato
  • 1.Finestra di controllo supporto
  • Consente di controllare il supporto residuo.
  • 2.Coperchio superiore
  • Aprire verso l'alto per sostituire o inserire il supporto.
  • 3.Pannello di comando

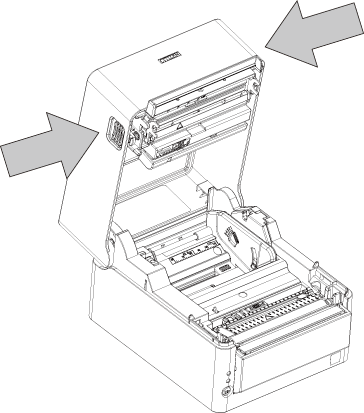

  • 4.Pulsanti di apertura coperchio
  • Il coperchio si apre premendo i pulsanti sul lato destro e sinistro.
  • 5.Taglierina automatica
  • 6.Alloggiamento per alimentatore CA
Pannello di comando
Il pannello di comando è dotato di 2 LED e 1 tasto.
  • 1.LED di alimentazione
  • Si accende quando la stampante è accesa e si spegne quando la stampante è spenta.
  • 2.LED di stato
  • Si accende o lampeggia in verde, rosso e ambra in base allo stato della stampante.
    • Colore Acceso/lampeggiante Stato
    Verde Acceso La stampante è online
    Lampeggiante Ricezione dati in corso
    Ambra Acceso Avvio
    Rosso, verde, ambra Lampeggiante Errore o allarme
  • 3. Tasto
  • La carta viene alimentata premendo il tasto.
    Accede alla prova di stampa o alla modalità di impostazione dei memory switch.

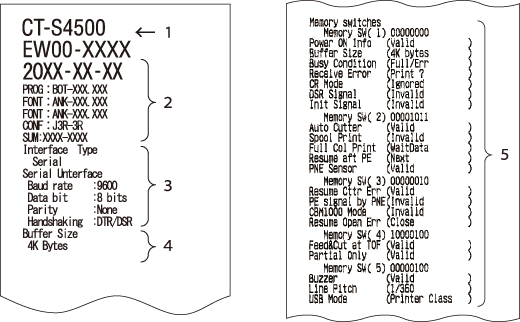

    • Consultare Autodiagnosi

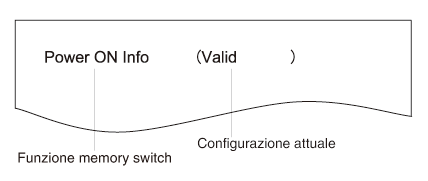

    Consultare Impostazione manuale dei memory switch
Connettori posteriori (esempio di interfaccia seriale)
  • 1.Interfaccia USB
  • 2.Connettore di alimentazione USB
  • Alimenta i dispositivi USB.

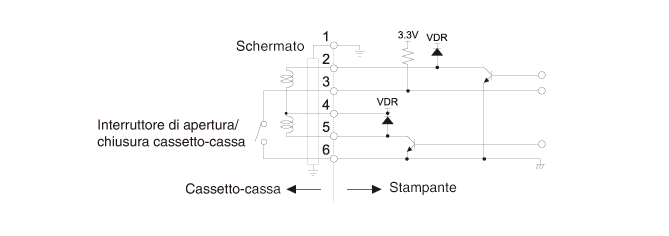

  • 3.Connettore di estrazione del cassetto-cassa
  • Collega il cavo proveniente dal cassetto-cassa.
  • 4.Presa CC
  • Collega l’alimentatore CA in dotazione.
  • 5.Interruttore di alimentazione
  • Accende e spegne la stampante.
  • 6.Foro di fissaggio per fermacavo USB
  • Consente di fissare un fermacavo USB.
  • 7.Vite di fissaggio per filo di massa
  • Avvitare il filo di massa del cassetto per fissarlo.
  • 8.Connettore di interfaccia (seriale, USB, ecc.)
  • Collega il cavo di interfaccia.
Area interna del coperchio superiore
  • 1.Testina termica
  • Stampa i caratteri e/o i dati grafici sulla carta (rotoli di carta).

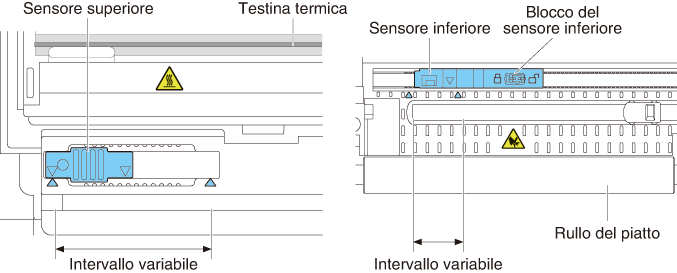

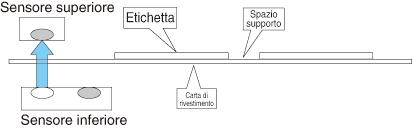

  • 2.Sensore superiore
  • Questo sensore rileva la posizione del supporto.
  • 3.Ammortizzatore supporto
  • Quando si utilizzano supporti in rotoli, assorbe la tensione generata dalle operazioni di alimentazione del supporto per prevenire errori di stampa.
  • 4.Sensore inferiore
  • Questo sensore rileva la posizione del supporto.
  • I dispositivi sono dotati di meccanismi di bloccaggio.

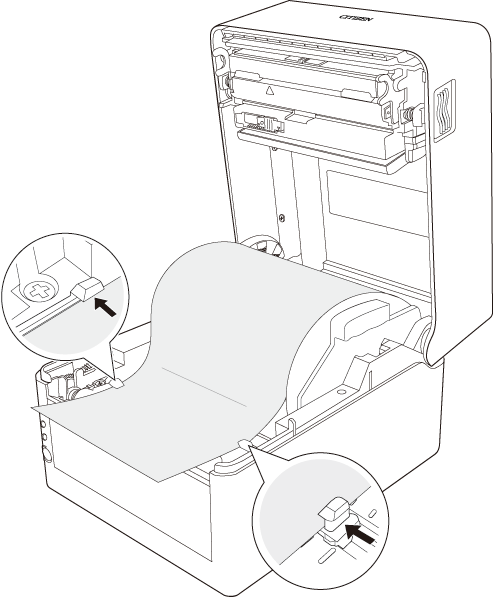

  • 5.Guida supporto fissa sinistra
  • 6.Guida carta (guida carta destra mobile)
  • 7.Rullo del piatto
  • Questo rullo trasporta il supporto.

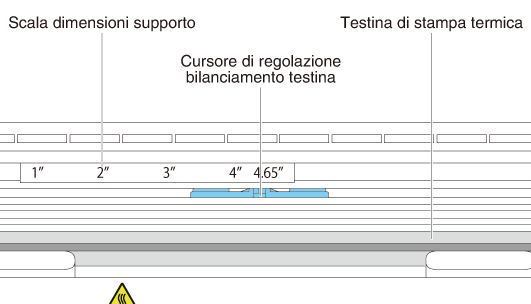

  • 8.Cursore di regolazione bilanciamento testina
  • 9.Taglierina manuale
  • 10.Divisorio carta
  • Spostare il divisorio in una posizione adatta alla larghezza della carta.
  • 11.Pulsante di regolazione della posizione del divisorio carta
  • Premendo questo pulsante, spostare il divisorio carta a destra o a sinistra.
  • 12.Scala di larghezza carta
  • 13.Sensore di quasi-fine carta (PNE)
  • Rileva quando il rotolo di carta sta per terminare.

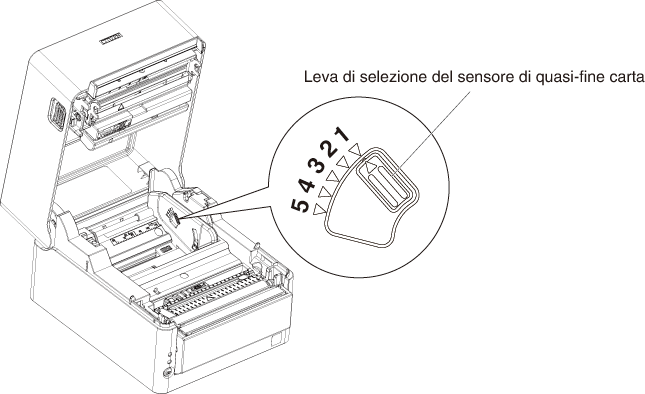

  • 14.Leva di selezione del sensore di quasi-fine carta
  • Regolare la posizione del sensore per sapere quando esso rileva l’approssimarsi della fine della carta.
  • 15.Sensore di fine carta (PE)
  • Rileva l’esaurimento della carta. Quando il sensore rileva la mancanza di carta, la stampa si interrompe.

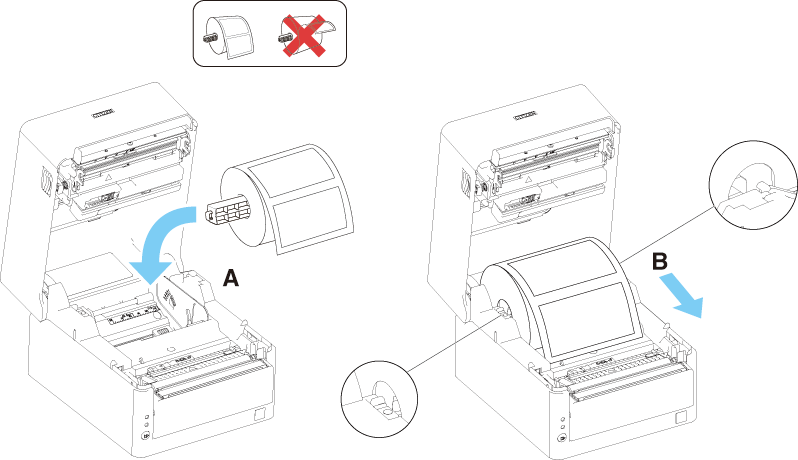

  • 16.Scanalatura di montaggio albero per supporto
  • Quando si utilizza un albero per supporto, fissarlo in questo punto.
Altre funzioni integrate
  • Cicalino
  • Suona quando si verificano errori o quando sono in corso operazioni o comandi.
    • Consultare Indicazioni di errore
  • Memoria utente
  • In questa memoria si possono salvare loghi e caratteri definiti dall’utente. I dati restano salvati in memoria anche se la stampante viene spenta. Per maggiori informazioni su come salvare i dati, vedere Riferimento Comandi.

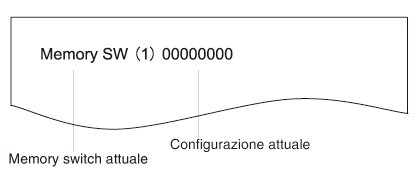

  • Memory switch
  • È possibile salvare le impostazioni di varie funzioni, che restano memorizzate anche se la stampante viene spenta.
  • Spegnimento sincronizzato USB (se il memory switch MSW6-3 è impostato su ON)
  • Se la stampante è collegata a un PC tramite USB, la stampante entra in modalità di spegnimento sincronizzato USB dopo 3 secondi quando il PC viene spento o perde la connessione USB.
    Questa modalità viene annullata alla riaccensione del PC o quando viene stabilita una connessione USB.
ATTENZIONE
  • Poiché POWER LED è spento in modalità di spegnimento sincronizzato USB, questa modalità non può essere distinta dal normale spegnimento.
  • Premendo POWER mentre l'alimentazione USB è OFF non serve per spegnere immediatamente l'alimentazione.
    Dopo qualche secondo, la disattivazione (OFF) dell'alimentazione USB viene annullata e premendo POWER si accende normalmente l'alimentazione.
  • Funzioni di risparmio carta
  • È possibile utilizzare i memory switch da MSW8-3 a MSW8-4 per configurare le seguenti impostazioni di risparmio carta.
    • Eliminazione margine superiore
    • La stampante fa arretrare la carta prima della stampa, riducendo lo spazio vuoto sul lato superiore.
      Il valore di arretramento può essere specificato.
    • Riduzione interlinea
    • Comprime automaticamente lo spazio tra le righe. È possibile specificare il rapporto di compressione.
ATTENZIONE
  • Rimuovere la carta tagliata parzialmente prima di eseguire l’arretramento per avviare la stampa.
    La carta tagliata potrebbe strapparsi alla stampa successiva, causando un problema.
  • Spostamento laterale automatico (MSW8-6)
  • Questa funzione dissipa il calore generato frequentemente dalla stampa di una linea verticale o di altri elementi specifici che scaldano la testina.
  • Se non si ricevono dati entro 15 secondi dopo ogni taglio o stampa, la posizione di stampa viene spostata automaticamente di N* punti a destra. La posizione di stampa originale viene ripristinata allo spostamento successivo.
  • * N è il valore di impostazione di MSW8-6.
ATTENZIONE
  • Se il margine destro è troppo stretto, alcuni caratteri potrebbero risultare tagliati.
  • La funzione è disabitata per impostazione predefinita.
  • Per abilitarla, utilizzare MSW8-6 per specificare un valore di spostamento massimo appropriato.
Collegamento del cavo di alimentazione CA
Per i modelli standard
  • 1.Spegnere la stampante.
  • 2.Inserire lo spinotto CC in uscita dall’alimentatore CA nella presa CC della stampante.
  • 3.Inserire la spina del cavo CA in una presa elettrica.
Per modelli con alimentatore CA alloggiato
  • 1.Spegnere la stampante.
  • 2.Inserire lo spinotto del cavo CA nella porta CA.
  • 3.Inserire la spina del cavo CA in una presa elettrica.
ATTENZIONE
  • Utilizzare esclusivamente l’alimentatore CA specificato.
  • Afferrare sempre il connettore del cavo dell’alimentatore CA per rimuoverlo o inserirlo.
  • Utilizzare una fonte di alimentazione CA che non stia già alimentando apparecchiature che producono disturbi elettromagnetici.
  • Non tirare il cavo di alimentazione CA per evitare di danneggiarlo con possibili rischi di incendi, scosse elettriche o danneggiamento dei fili.
  • Se si sta avvicinando un temporale, staccare il cavo di alimentazione CA dalla presa elettrica. Un fulmine può provocare incendi o scosse elettriche.
  • Tenere il cavo di alimentazione CA lontano da apparecchi riscaldanti. Il rivestimento del cavo di alimentazione CA potrebbe fondere, provocando incendi o scosse elettriche.
  • Se la stampante non deve essere utilizzata per un lungo periodo, staccare il cavo di alimentazione CA dalla presa elettrica.
  • Sistemare il cavo di alimentazione CA in modo che nessuno possa calpestarlo.
  • Prima di collegare l’adattatore CA, verificare quanto segue.
    L’interruttore di alimentazione della stampante è spento.
    La spina del cavo CA è stata rimossa dalla presa elettrica.
Scheda di interfaccia seriale
I dati possono essere scambiati mediante la comunicazione seriale.
Collegamento del cavo di interfaccia
  • 1.Spegnere la stampante.
  • 2.Verificare l’orientamento del cavo di interfaccia e collegarlo alla porta.
  • 3.Inserire saldamente il connettore nella porta interfaccia del computer host.
ATTENZIONE
  • Per scollegare il cavo, afferrarlo sempre dal connettore.
  • Sistemare il cavo di interfaccia in modo che nessuno possa calpestarlo.
  • Non collegare più interfacce contemporaneamente.
Utilizzare un cavo seriale con la seguente configurazione.
Cavo 9 pin (femmina) - 9 pin (femmina)
Interfaccia USB
I dati possono essere scambiati mediante la comunicazione USB.
Caratteristiche
Standard Conforme alle specifiche USB 2.0
Velocità di comunicazione Supporta il trasferimento a 12 Mbps (Full-Speed)
Collegamento del cavo di interfaccia
  • 1.Spegnere la stampante.
  • 2.Verificare l’orientamento del cavo di interfaccia e collegarlo alla porta.
  • 3.Inserire saldamente il connettore nella porta interfaccia del computer host.
ATTENZIONE
  • Per scollegare il cavo, afferrarlo sempre dal connettore.
  • Sistemare il cavo di interfaccia in modo che nessuno possa calpestarlo.
  • Non collegare più interfacce contemporaneamente.
  • Prestare attenzione a non inserire il cavo USB nel connettore di estrazione del cassetto-cassa.
  • Per collegare più di una stampante a un unico computer tramite USB, è necessario cambiare il numero di serie dell’interfaccia USB.
  • Alcuni modelli sono dotati di porta USB sul lato della scheda di interfaccia.
    Su questi modelli, non collegare i cavi USB sia sul lato dell’unità principale della stampante che sul lato della scheda di interfaccia.
    Se i cavi USB vengono collegati su entrambi i lati, la comunicazione del cavo collegato alla porta dell’unità principale avrà la priorità.
Scheda d’interfaccia Bluetooth
Denominazione dei componenti
  • 1.Stato LED
  • Lo stato di comunicazione/connessione/errore Bluetooth è indicato da questo LED.
  • 2.Connettore USB
  • I dati possono essere scambiati mediante la comunicazione USB.
ATTENZIONE
  • Quando si utilizza questa scheda di interfaccia come interfaccia USB, non collegare i cavi USB sia al lato dell’unità principale che al lato della scheda di interfaccia.
    Se i cavi USB vengono collegati a entrambi i lati, la comunicazione del cavo collegato al connettore dell’unità principale avrà la priorità.
LED di stato Bluetooth
Stato Descrizione Stato LED
Standby di
rilevamento
(individuabile) 		Standby per
rilevamento e
collegamento
Standby di
connessione
(collegabile) 		Standby per
collegamento
Connessione
iOS 		Sessione dati non
aperta
In
comunicazione 		iOS: sessione dati aperta
Altro SO: collegamento
stabilito e
comunicazione in corso
Errore Errore o configurazione delle impostazioni in corso Spento
Operazione di sincronizzazione
Si devono svolgere le procedure riportate di seguito quando si stabilisce per la prima
volta una connessione Bluetooth per la comunicazione di dati Bluetooth.
    • 1.Rilevare dispositivi Bluetooth
    • 2.Configurare impostazioni di sincronizzazione
  • 1.Rilevare dispositivi Bluetooth
  • Confermare che il Bluetooth sia attivato sul PC host prima di effettuare la ricerca di
    dispositivi Bluetooth.
  • Questo prodotto apparirà come “CT-S4500_XX” (XX corrisponde alle ultime 2 cifre
    dell'numero unico serie) quando è rilevato.
  • Selezionare questo prodotto tra i dispositivi rilevati.
  • Nota: si possono ricercare dispositivi e modificare i nomi.
  • Se memory switch MSW13-5 è impostato su “Nessuna risposta” al rilevamento di
    dispositivi non apparirà nulla.
  • Si può commutare temporaneamente questa impostazione su rilevamento
    dispositivo (modalità rilevamento) aprendo il coperchio carta e tenendo premuto il
    pulsante FEED per due secondi. Si esce dalla modalità di rilevamento quando la
    connessione con il PC host è conclusa.
  • 2.Configurare impostazioni di sincronizzazione
  • Di norma, selezionando la stampante durante il rilevamento dispositivo si passa
    direttamente alle impostazioni di sincronizzazione.
ATTENZIONE
  • Alcune configurazioni e modelli di PC host non passano direttamente alle impostazioni di
    sincronizzazione dopo aver selezionato la stampante durante il rilevamento dispositivo.
La procedura richiesta per configurare le impostazioni di sincronizzazione dipende dal
fatto se SSP (secure simple pairing) è attivata sul PC host.
Se SSP è abilitata sul PC host, si può effettuare la sincronizzazione senza operazioni
aggiuntive.
Se SSP è disabilitata sul PC host, verrà richiesta l’immissione di una chiave di
accesso.
Digitare la chiave di accesso come descritto di seguito.
Chiave di accesso
Ultime quattro cifre dell’indirizzo stampato dall’autotest (Le lettere da A ad F sono maiuscole)
Esempio: se l’indirizzo è 01:23:45:67:89:AB la chiave di accesso è 89AB.
Se si eliminano le informazioni di sincronizzazione dal PC host senza eliminare le
corrispondenti informazioni di sincronizzazione sulla stampante, la stampante
potrebbe non mostrare se si rilevano di nuovo dispositivi con il PC host.
Per eliminare le informazioni di sincronizzazione della stampante, aprire il coperchio
carta e tenere premuto il pulsante FEED per cinque secondi.
Eliminando le informazioni di sincronizzazione sulla stampante, questa entrerà in
modalità di individuazione.
Ri-connessione automatica
In caso di comunicazione Bluetooth di dispositivo iOS, una connessione tra
dispositivo iOS sincronizzato e stampante non è ripristinata automaticamente dopo
essere stata interrotta. Tuttavia, se la ri-connessione automatica è attivata, la
stampante tenta di riconnettersi al dispositivo iOS dopo che la comunicazione a due
vie è stata abilitata e ripristina automaticamente la connessione.
ATTENZIONE
  • Questa funzione è abilitata all’uscita dalla fabbrica. (MSW13-6)
    La ri-connessione automatica può richiedere del tempo per connettersi se l’host non è
    un dispositivo iOS.
  • Anche se il dispositivo iOS è il dispositivo interlocutore, le seguenti condizioni possono
    interferire con la funzione di connessione automatica.
    • Se si desidera interrompere la comunicazione Bluetooth al termine della stampa
    • Quando ci sono vari dispositivi iOS che stampano con la stessa stampante
  • In tali condizioni, disattivare la ri-connessione automatica.
Attivare e disattivare la ri-connessione automatica
Durante l’autodiagnosi premere 3 volte il pulsante FEED -> Riconnessione automatica = Valida
Durante l’autodiagnosi premere 4 volte il pulsante FEED -> Riconnessione automatica = Non valida
Alla fine dell’autotest verrà stampata la nuova impostazione come richiesta di riconnessione
automatica [Valid] o [Invalid].
Consultare Autodiagnosi
Scheda di interfaccia host USB Bluetooth
Oltre al controllo della stampante tramite la comunicazione Bluetooth, le interfacce host USB Bluetooth possono controllare periferiche collegate tramite porta USB.
Collegamento di una periferica
  • 1.Spegnere la stampante.
  • 2.Collegare il cavo di una periferica a questa porta.
ATTENZIONE
  • Non è possibile collegare una periferica se è collegata alla porta di alimentazione USB.
    Collegarla sempre alla porta USB della scheda di interfaccia.
Collegamento di un dispositivo USB
La funzione assegnata a ciascuna porta USB varia.
Collegare il dispositivo USB nella posizione corretta consultando la seguente figura.
  • 1.Per il controllo di una periferica
  • Collegare una periferica.
    È possibile controllare la periferica collegata.
  • 2.Per la comunicazione con il computer host
  • Collegare con un computer host.
    La stampante e il computer host comunicheranno mediante USB.
    • Consultare Interfaccia USB
  • 3.Per l’alimentazione
  • Collegare un dispositivo mobile o un altro dispositivo USB.
    È possibile alimentare un dispositivo USB collegato.
  • * Questa porta non supporta la comunicazione dati USB.
    • Consultare Porta di alimentazione USB
Denominazione dei componenti
  • 1.Pulsante del pannello
  • Controllare questa scheda di interfaccia.
  • 2.Porta USB 2
  • Collegare una periferica.
ATTENZIONE
  • Collegare alla porta USB solo le periferiche specificate dalla nostra azienda.
  • Collegare/rimuovere le periferiche solo quando la stampante è spenta.
Operazione di sincronizzazione
Si devono svolgere le procedure riportate di seguito quando si stabilisce per la prima
volta una connessione Bluetooth per la comunicazione di dati Bluetooth.
    • 1.Rilevare dispositivi Bluetooth
    • 2.Configurare impostazioni di sincronizzazione
  • 1.Rilevare dispositivi Bluetooth
  • Confermare che il Bluetooth sia attivato sul PC host prima di effettuare la ricerca di
    dispositivi Bluetooth.
  • Questo prodotto apparirà come “CT-S4500_XX” (XX corrisponde alle ultime 2 cifre
    dell'numero unico serie) quando è rilevato.
  • Selezionare questo prodotto tra i dispositivi rilevati.
  • Nota: si possono ricercare dispositivi e modificare i nomi.
  • Se memory switch MSW13-5 è impostato su “Nessuna risposta” al rilevamento di
    dispositivi non apparirà nulla.
  • Con queste impostazioni, tenendo premuto il pulsante del pannello per almeno tre secondi e poi premendolo ancora due volte, il prodotto viene posto temporaneamente nello stato in cui potrà essere trovato nella ricerca dei dispositivi (modalità di ricerca).
    La modalità di rilevamento si annulla quando il prodotto è collegato a un PC host.
  • 2.Configurare impostazioni di sincronizzazione
  • Di norma, selezionando la stampante durante il rilevamento dispositivo si passa
    direttamente alle impostazioni di sincronizzazione.
ATTENZIONE
  • Alcune configurazioni e modelli di PC host non passano direttamente alle impostazioni di
    sincronizzazione dopo aver selezionato la stampante durante il rilevamento dispositivo.
La procedura richiesta per configurare le impostazioni di sincronizzazione dipende dal
fatto se SSP (secure simple pairing) è attivata sul PC host.
Se SSP è abilitata sul PC host, si può effettuare la sincronizzazione senza operazioni
aggiuntive.
Se SSP è disabilitata sul PC host, verrà richiesta l’immissione di una chiave di
accesso.
Digitare la chiave di accesso come descritto di seguito.
Chiave di accesso
Ultime quattro cifre dell’indirizzo stampato dall’autotest (Le lettere da A ad F sono maiuscole)
Esempio: se l’indirizzo è 01:23:45:67:89:AB la chiave di accesso è 89AB.
Se si eliminano le informazioni di sincronizzazione dal PC host senza eliminare le
corrispondenti informazioni di sincronizzazione sulla stampante, la stampante
potrebbe non mostrare se si rilevano di nuovo dispositivi con il PC host.
Quando si eliminano le informazioni di accoppiamento, tenere premuto il pulsante del pannello per almeno tre secondi e, dopo che il cicalino suona, premerlo altre quattro volte.
Se l'operazione ha successo, viene stampato "Erase Bonded Device" (Elimina dispositivo collegato).
Eliminando le informazioni di sincronizzazione sulla stampante, questa entrerà in
modalità di individuazione.
Ri-connessione automatica
In caso di comunicazione Bluetooth di dispositivo iOS, una connessione tra
dispositivo iOS sincronizzato e stampante non è ripristinata automaticamente dopo
essere stata interrotta. Tuttavia, se la ri-connessione automatica è attivata, la
stampante tenta di riconnettersi al dispositivo iOS dopo che la comunicazione a due
vie è stata abilitata e ripristina automaticamente la connessione.
ATTENZIONE
  • Questa funzione è abilitata all’uscita dalla fabbrica. (MSW13-6)
    La ri-connessione automatica può richiedere del tempo per connettersi se l’host non è
    un dispositivo iOS.
  • Anche se il dispositivo iOS è il dispositivo interlocutore, le seguenti condizioni possono
    interferire con la funzione di connessione automatica.
    • Se si desidera interrompere la comunicazione Bluetooth al termine della stampa
    • Quando ci sono vari dispositivi iOS che stampano con la stessa stampante
  • In tali condizioni, disattivare la ri-connessione automatica.
Attivare e disattivare la ri-connessione automatica
Durante l’autodiagnosi premere 3 volte il pulsante FEED -> Riconnessione automatica = Valida
Durante l’autodiagnosi premere 4 volte il pulsante FEED -> Riconnessione automatica = Non valida
Alla fine dell’autotest verrà stampata la nuova impostazione come richiesta di riconnessione
automatica [Valid] o [Invalid].
Consultare Autodiagnosi
Funzionamento pulsante pannello
Utilizzare il pulsante del pannello sul retro della scheda Bluetooth per utilizzare questa scheda.
  • Impostazioni di ricerca dispositivo BT (MSW13-5)
    • 1.Tenere premuto il pulsante del pannello per accendere la stampante.
    • 2.Premere il pulsante del pannello entro un secondo dall'avvio della stampante.
    • L'impostazione cambia in base al numero di volte che si preme il pulsante del pannello.
    • Due pressioni: rilevamento possibile
    • Tre pressioni: nessuna risposta
    • Dopo queste operazioni, la stampante si riavvia.
  • Stampa dello stato della scheda di interfaccia
  • Dopo aver avviato la stampante, premendo una volta il pulsante del pannello viene stampato lo stato della scheda di interfaccia.
Esempio di stampa
  • 1.Versione del firmware della scheda
  • 2.Indirizzo del modulo Bluetooth utilizzato
  • 3.Nome Bluetooth
  • 4.Profilo di risposta nella trasmissione Bluetooth
  • 5.Stato di impostazione Bluetooth
  • 6.Nome del dispositivo USB collegato (in assenza di connessione viene visualizzato "No connection" (Nessuna connessione))
  • 7.Stato della scheda

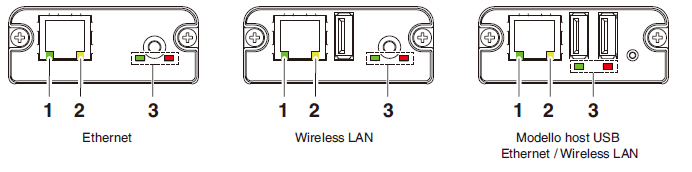

Ethernet (LAN)/Scheda d’interfaccia Wireless LAN
Questa sezione fornisce una panoramica sulla scheda di interfaccia. Per i dettagli su questa scheda, comprese le spiegazioni sulla funzione host USB e sul supporto per periferiche XML, consultare il manuale separato.
Collegamento del cavo di interfaccia
  • 1.Spegnere la stampante.
  • 2.Verificare l’orientamento del cavo di interfaccia e collegarlo alla porta.
  • 3.Collegare l’altro connettore a un hub, un router o un dispositivo simile.
ATTENZIONE
  • Per scollegare il cavo, afferrarlo sempre dal connettore.
  • Sistemare il cavo di interfaccia in modo che nessuno possa calpestarlo.
  • Non collegare più interfacce contemporaneamente.
  • Per collegare o scollegare il cavo LAN, tenere il connettore perpendicolare e diritto. Tenendolo inclinato, il connettore potrebbe non collegarsi correttamente.
Collegamento di una periferica
  • 1.Spegnere la stampante.
  • 2.Collegare il cavo di una periferica a questa porta.
ATTENZIONE
  • Non è possibile collegare una periferica se è collegata alla porta di alimentazione USB.
    Collegarla sempre alla porta USB della scheda di interfaccia.
Collegamento della scheda LAN wireless
  • 1.Spegnere la stampante.
  • 2.Collegare la scheda LAN wireless al connettore.
Note
  • Non è possibile utilizzare la LAN wireless collegandola al connettore di alimentazione USB.
    Collegarla sempre al connettore USB della scheda di interfaccia.
Collegamento di un dispositivo USB
La funzione assegnata a ciascuna porta USB varia.
Collegare il dispositivo USB nella posizione corretta consultando la seguente figura.
  • 1.Per il controllo di una periferica
  • Collegare una periferica.
    È possibile controllare la periferica collegata.
  • 2.Per la comunicazione con il computer host
  • Collegare con un computer host.
    La stampante e il computer host comunicheranno mediante USB.
    • Consultare Interfaccia USB
  • 3.Per l’alimentazione
  • Collegare un dispositivo mobile o un altro dispositivo USB.
    È possibile alimentare un dispositivo USB collegato.
  • * Questa porta non supporta la comunicazione dati USB.
    • Consultare Porta di alimentazione USB
  • 4.Per il collegamento a una scheda LAN wireless
  • Collegare una scheda LAN wireless.

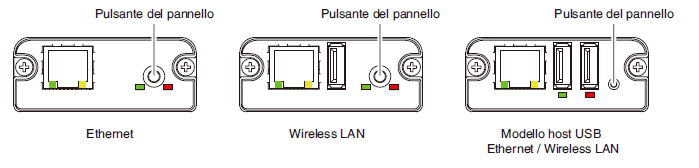

Funzionamento pulsante pannello
Le operazioni della scheda vengono eseguite tramite il pulsante del pannello situato nella parte posteriore della scheda LAN.
  • Attivazione della connessione LAN
  • Accendere la stampante. La scheda inizierà a funzionare dopo circa 20 secondi.
  • Stampa delle informazioni sulla configurazione LAN
  • Premere il pulsante pannello.
  • Accesso alla modalità di impostazione
  • Tenere premuto il pulsante pannello. Un cicalino* suonerà una volta per indicare
    che è avvenuto l’accesso alla modalità di impostazione.
    • Si può utilizzare la modalità di impostazione per leggere le impostazioni di fabbrica.
    • Se non viene eseguita alcuna operazione per 3 secondi nella modalità di configurazione, la modalità ritorna alla modalità normale.
  • Ripristino delle impostazioni di fabbrica
  • Accedere alla modalità di impostazione scheda quindi tenere premuto il pulsante
    pannello. In tal modo la scheda ritorna ai valori predefiniti di fabbrica.
ATTENZIONE
  • La scheda si riavvia automaticamente al termine dell’operazione. Dopo l’azzeramento delle impostazioni, sarà necessario riconfigurare le impostazioni di rete.
Funzioni LED
Questa tabella spiega come interpretare le indicazioni LED.
  • 1.Velocità di trasmissione wireless LAN
    • Velocità di trasmissione LED (verde)
    100 Mbps Acceso
    10 Mbps/Non connesso Spento
  • 2.Stato di connessione/trasmissione wireless LAN
    • Stato connessione LED (giallo)
    Connesso Acceso
    Non connesso Spento
    Trasmissione dati in corso Lampeggiante
  • 3.Stato cablato/wireless LAN
    • Stato connessione LED (verde) LED (rosso) Descrizione
    Nessun collegamento
    stampante     		Spento — La scheda non è collegata con una
    stampante.
    Collegamento
    stampante     		Nessuna
    connessione di
    rete     		Acceso Spento La scheda è collegata con una stampante.
    Collegato
    tramite LAN
    cablata     		Acceso Lampeggiante
    (ciclo da 1
    secondi)     		Ottenimento di indirizzo IP da server
    DHCP tramite LAN cablata.
    Funzionamento
    LAN cablata     		Acceso Acceso Il funzionamento della rete avviene tramite
    LAN cablata.
    Collegato
    tramite wireless
    LAN *     		Lampeggiante
    (ciclo da 2
    secondi)     		Lampeggiante
    (ciclo da 1
    secondi)     		Ottenimento di indirizzo IP da server
    DHCP tramite wireless LAN.
    Funzionamento
    wireless LAN *     		Lampeggiante
    (ciclo da 2
    secondi)     		Acceso Il funzionamento della rete avviene tramite
    wireless LAN.
    Errore risorsa Lampeggiante alternato
    (ciclo da 1 secondi)     		La scheda non è in grado di funzionare
    normalmente.
    Errore sistema Lampeggiante alternato
    (ciclo da 0,2 secondi)     		La scheda non è in grado di funzionare
    normalmente.
    *: Solo quando si utilizza una connessione wireless LAN
Web Manager
La scheda di interfaccia dispone di una funzione Amministratore Web che consente di collegarsi alla scheda tramite un browser web e modificare le impostazioni della scheda.
Avvio di Web Manager
  • 1.Avviare un browser web.
  • 2.Nel campo indirizzo, immettere l’indirizzo IP della scheda e premere [Invio].
Schermata HOME
Si tratta della schermata principale di Web manager.
La seguente schermata è un esempio di connessione LAN.
In questa schermata premere il pulsante [CONFIG].
Schermata CONFIG
Apparirà la finestra di dialogo per il login indicata di seguito. Eseguire l’accesso come amministratore e configurare le impostazioni della scheda di interfaccia.
  • User Name
  • Immettere il nome utente dell’amministratore della scheda. (Impostazione iniziale:
    admin)
  • Password
  • Immettere la password utente dell’amministratore. (Impostazione iniziale: admin)
  • Pulsante [Login]
  • Dopo aver immesso nome utente e password dell’amministratore, fare clic sul
    pulsante [Login]. In tal modo appare la schermata delle impostazioni.
  • Per maggiori dettagli circa le impostazioni fare riferimento al manuale separato.
Porta di alimentazione USB
È possibile alimentare (max. 2.1 A) un dispositivo mobile o un altro dispositivo USB collegando il cavo del dispositivo USB alla porta di alimentazione.
Collegamento di un dispositivo mobile o un altro dispositivo
  • 1.Spegnere la stampante.
  • 2.Collegare il cavo di un dispositivo mobile o di un altro dispositivo alla porta di alimentazione USB.
Collegamento di un dispositivo USB
La funzione assegnata a ciascuna porta USB varia.
Collegare il dispositivo USB nella posizione corretta consultando la seguente figura.
  • 1.Per il controllo di una periferica
  • Collegare una periferica.
    È possibile controllare la periferica collegata.
  • 2.Per la comunicazione con il computer host
  • Collegare con un computer host.
    La stampante e il computer host comunicheranno mediante USB.
    • Consultare Interfaccia USB
  • 3.Per l’alimentazione
  • Collegare un dispositivo mobile o un altro dispositivo USB.
    È possibile alimentare un dispositivo USB collegato.
  • * Questa porta non supporta la comunicazione dati USB.
    • Consultare Porta di alimentazione USB
ATTENZIONE
  • Questa porta non supporta la comunicazione dati USB.
  • A seconda del dispositivo USB da utilizzare, l’alimentazione potrebbe risultare impossibile.
    In questo caso, utilizzare l’alimentatore CA dedicato o il caricabatterie del dispositivo.
  • Con questo prodotto non è incluso un cavo USB per l’alimentazione.
    Utilizzare un cavo USB disponibile in commercio o il cavo in dotazione con il dispositivo USB.
Collegamento del cassetto-cassa
  • 1.Spegnere la stampante.
  • 2.Controllare l’orientamento del connettore del cavo di estrazione del cassetto-cassa e collegarlo alla presa corrispondente sul retro della stampante.
  • 3.Togliere la vite del filo di massa.
  • 4.Avvitare il filo di massa del cassetto-cassa al corpo della stampante.
  • 1.Connettore di estrazione del cassetto-cassa
  • 2.Connettore del cavo di estrazione del cassetto-cassa
  • 3.Filo di massa
  • 4.Vite per filo di massa
ATTENZIONE
  • Collegare esclusivamente il cavo di estrazione del cassetto-cassa a questo connettore (non collegare una linea telefonica).
  • I segnali non possono essere inviati dal connettore di estrazione del cassetto-cassa durante la stampa.
  • Per collegare o scollegare il cavo di estrazione del cassetto-cassa, tenere il connettore perpendicolare e diritto. Tenendolo inclinato, il connettore potrebbe non collegarsi correttamente.
  • (1)Configurazione dei pin del connettore
    • N. Segnale Funzione
    1 FG Massa (Frame Ground)
    2 DRAWER1 Segnale di comando cassetto-cassa 1
    3 DRSW Ingresso commutatore cassetto-cassa
    4 VDR Alimentazione elettrica di comando cassetto-cassa
    5 DRAWER2 Segnale di comando cassetto-cassa 2
    6 GND Massa segnale (massa comune sui circuiti)
    Connettore applicabile: RJ-11
  • (2)Caratteristiche elettriche
    • 1)Tensione di comando: 24 V CC
    • 2)Corrente di comando: Max. 1 A circa (non deve superare i 510 ms)
    • 3)Segnale DRSW: Livelli segnale: “L” = da 0 a 0,5 V, “H” = da 3 a 5 V
  • (3)Segnale DRSW
  • È possibile verificarne lo stato tramite comandi.
  • (4)Circuito di comando
    • Connettore di estrazione del cassetto-cassa
ATTENZIONE
  • I cassetti 1 e 2 non possono essere azionati contemporaneamente.
  • Il solenoide utilizzato per il cassetto-cassa deve essere a 24 Ω o superiore. La corrente non deve mai superare 1 A. Una corrente eccessiva potrebbe danneggiare o bruciare i circuiti.
Precauzioni per l’installazione della stampante
La stampante può essere posizionata solo orizzontalmente. Non può essere posizionata verticalmente o a parete.
Posizione orizzontale Posizione verticale
ATTENZIONE
  • Non utilizzare la stampante nelle seguenti condizioni:
  • Evitare luoghi soggetti a vibrazioni o instabilità.
  • Punti molto sporchi o polverosi.
  • Evitare luoghi in cui la stampante non si trova perfettamente in piano.
    • La stampante può cadere e provocare lesioni.
    • La qualità di stampa può peggiorare.
  • Orientamento diverso da quello prescritto.
    • Possono verificarsi malfunzionamenti, guasti o scosse elettriche.
Regolazione del sensore di quasi-fine carta
Cambiare l’impostazione del sensore di quasi-fine carta per regolare la posizione nella
quale si rileva lo stato di quasi-fine carta.
  • 1.Aprire il coperchio superiore.
  • 2.Regolare la posizione del sensore premendo delicatamente verso l’interno e spostando la leva di selezione del sensore di quasi-fine carta. La posizione del sensore varia in base al diametro esterno dell’anima del rotolo di carta da utilizzare.
(Unità: mm)
Posizione del
sensore 		Diametro esterno del rotolo di carta in posizione di quasi-fine carta Diametro esterno massimo dell’anima del rotolo di carta da utilizzare
1* Circa ø21,0 ø18.0
2 Circa ø24,5 ø21,5
3 Circa ø28,0 ø25,5
4 Circa ø31,5 ø28,0
5 Circa ø35,0 ø32,0
Note:
*La posizione del sensore all’uscita dalla fabbrica. Tuttavia, le impostazioni di fabbrica possono variare a
seconda del mercato di destinazione.
ATTENZIONE
  • Quando si utilizza un albero per supporto, la funzione di rilevamento del diametro rotolo del sensore di quasi-fine carta non funzionerà correttamente, quindi disattivare MSW2-8 (sensore PNE).
  • Con le seguenti impostazioni dei memory switch, il sensore di quasi-fine carta è disattivato.
    MSW4-4 (selezione carta): carta con segni neri/supporto per etichette
    MSW4-5 (metodo di rilevamento posizione carta): rilevamento spazi tra le etichette
  • Impostando i memory switch come segue, il sensore PNE potrebbe non funzionare correttamente a causa di fattori come la forma del centro dell’albero del rotolo di carta.
    In questo caso, disabilitare MSW2-8 (sensore PNE).
    MSW4-4 (selezione carta): carta con segni neri / carta per etichette
    MSW4-5 (metodo di rilevamento posizione carta): rilevamento segni neri
  • Il diametro del rotolo di carta che è rilevato corrisponde a una stima. Si possono verificare
    delle variazioni a seconda della carta.
  • Quando si utilizza il rotolo di carta campione fornito in dotazione, allineare il sensore in posizione 5.
    Con la posizione predefinita del sensore, potrebbe essere impossibile rilevare la carta quasi esaurita.
Divisorio per carta in rotoli
Quando si utilizza carta in rotoli con una larghezza inferiore a 112 mm, spostare il divisorio in una posizione adatta.
  • 1.Spegnere la stampante.
  • 2.Premere i pulsanti di apertura coperchio sul lato destro e sinistro per aprire il coperchio superiore.
  • 3.Spostare il divisorio carta a destra o sinistra premendo il pulsante di regolazione della posizione del divisorio, quindi allinearlo alla posizione desiderata sulla scala di larghezza carta.
  • 4.Modificare la larghezza dell’area di stampa consultando “Impostazione manuale dei memory switch”.
    • Consultare Impostazione manuale dei memory switch
  • 1.Scala di larghezza carta (unità: mm)
  • 2.Divisorio carta
  • 3.Pulsante di regolazione della posizione del divisorio carta
ATTENZIONE
  • Aprendo il coperchio superiore, prestare attenzione a non toccare l’ingresso della lama della taglierina automatica.
  • La testina di stampa è molto calda subito dopo la stampa. Prestare attenzione a non toccarla con le mani.
  • Non toccare mai la testina di stampa a mani nude o con oggetti metallici.
  • Quando si utilizza carta stretta per un periodo prolungato, utilizzare la stampante solo con carta di tale larghezza.
    Se la larghezza viene modificata impostandone una maggiore dopo aver utilizzato la stampante con carta stretta per un periodo prolungato, l’alimentazione e la stampa potrebbero non risultare corrette.
  • Utilizzare carta termica in rotoli con una larghezza di almeno 80 mm. L’uso di carta di larghezza inferiore a 80 mm è sconsigliato.
  • Non spostare il divisorio carta se il pulsante di regolazione della posizione non è premuto. In caso contrario, la stampante potrebbe danneggiarsi.
  • Se la posizione del divisorio carta non è corretta, potrebbero verificarsi problemi di funzionamento e di stampa.

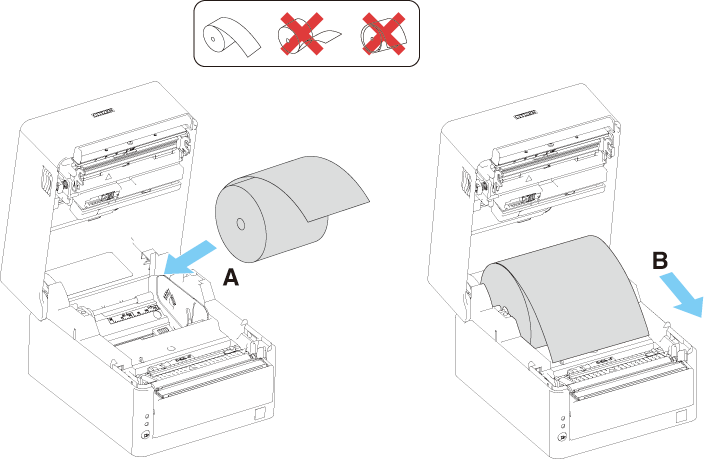

Caricamento della carta
  • 1.Accendere la stampante.
  • 2.Premere i pulsanti di apertura coperchio sul lato destro e sinistro per aprire il coperchio superiore.
  • 3.Caricare il rotolo di carta tendendolo adeguatamente e con il lato stampabile rivolto verso l’esterno, come illustrato dalla freccia A.
  • 4.Tenendola dritta, estrarre la carta di qualche centimetro nel senso indicato dalla freccia B.
    • Carta continua
    • Supporto per etichette
    • Supporto per etichette (quando si utilizza un albero per supporto)
    ATTENZIONE
    • Aprendo il coperchio carta, prestare attenzione a non toccare l’ingresso della lama della taglierina automatica.
    • La testina di stampa è molto calda subito dopo la stampa. Prestare attenzione a non toccarla con le mani.
    • Non toccare mai la testina di stampa a mani nude o con oggetti metallici.
    • Utilizzare esclusivamente i rotoli di carta specificati.
    • Verificare che il rotolo di carta sia installato correttamente.
    • Se la carta è inclinata e non esce diritta dal coperchio carta, aprirlo e raddrizzarla.
    • Prestare attenzione ai tagli della carta durante il caricamento.
    • Non far passare la carta dalla parte posteriore della stampante.
  • 5.Verificare che la carta sia allineata alla guida supporto sinistra, quindi regolare la posizione della guida supporto destra facendola corrispondere alla larghezza della carta.
  • Dal lato anteriore della stampante, inserire la parte anteriore del supporto di circa 10 mm.
    • ATTENZIONE
    • Se la guida mobile viene spostata con forza contro la carta, potrebbero verificarsi problemi di alimentazione della carta, con effetti negativi sulla stampa.
  • 6.Utilizzare un oggetto appuntito, per esempio la punta di una penna, per spostare il cursore di regolazione bilanciamento testina situato in prossimità del lato destro o sinistro della testina termica lungo la scala di larghezza carta (in pollici), in modo che la posizione della tacca sul cursore corrisponda alla larghezza della carta.
    • ATTENZIONE
    • Utilizzare la stampante con la larghezza regolata ad almeno 2 pollici.
    • Regolare attentamente il bilanciamento orizzontale della pressione testina in modo da non danneggiare la testina termica.
      Eventuali danni alla testina termica causano problemi di stampa, inceppamenti e malfunzionamenti.
    • Se si utilizza carta con una larghezza di almeno 80 mm in ambienti molto caldi e umidi, si consiglia un’impostazione compresa tra 3,5” e 4,65”.
  • 7.Chiudere il coperchio superiore.
    • ATTENZIONE
    • Premere i simboli di pressione sul lato destro e sinistro del coperchio superiore e verificare che i ganci del coperchio su ogni lato si blocchino saldamente.
      Se il coperchio superiore non è bloccato saldamente, possono verificarsi errori di stampa, inceppamenti e malfunzionamenti.
Regolazione della posizione dei sensori supporto
Questa sezione descrive la procedura di regolazione dei sensori per il caricamento del supporto. Per i sensori supporto è possibile utilizzare sensori trasmissivi e riflettenti.
Regolazione dell’intervallo dei sensori carta

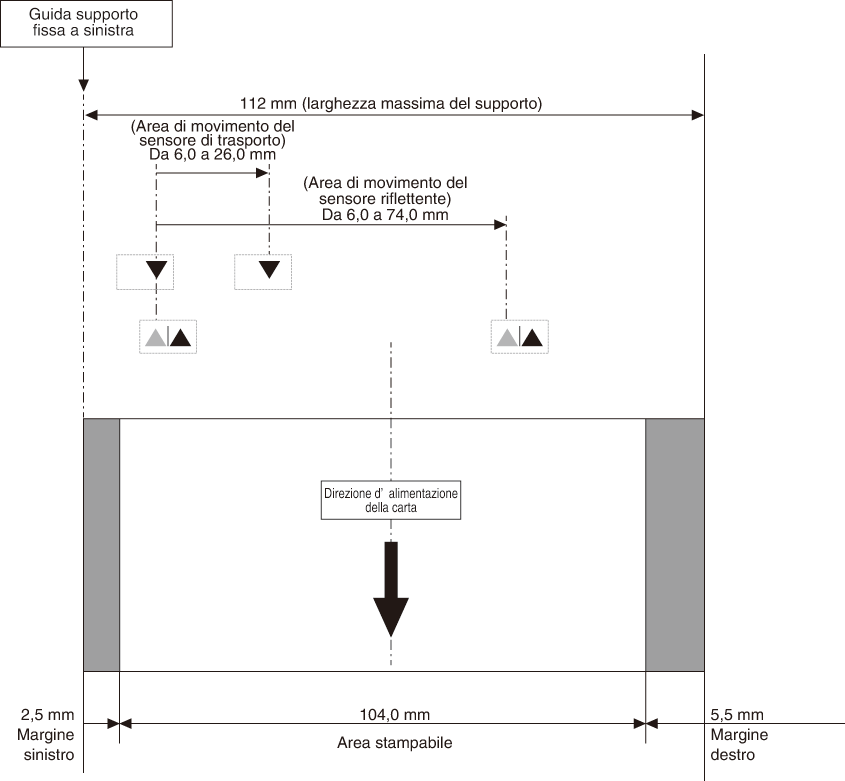

La seguente figura illustra la regolazione dell’intervallo dei sensori supporto.
Regolazione dei sensori trasmissivi
  • ●Regolare la posizione del sensore inferiore e superiore in base alla larghezza del supporto.
  • Spostare il sensore superiore e inferiore dello stesso numero di incrementi dalla posizione del triangolo (▲).
  • L’intervallo di regolazione orizzontale del sensore superiore e inferiore è di 10 incrementi dai simboli a triangolo (▲).
  • Utilizzare una penna con un altro oggetto appuntito per sbloccare il sensore inferiore, quindi riposizionarlo.
    Dopo aver determinato la nuova posizione, bloccare in posizione il sensore.
    • ATTENZIONE
      • Il sensore superiore e il sensore inferiore devono essere allineati reciprocamente.
      • Se si tenta di spostare il sensore mentre è ancora bloccato, si potrebbe danneggiarlo.

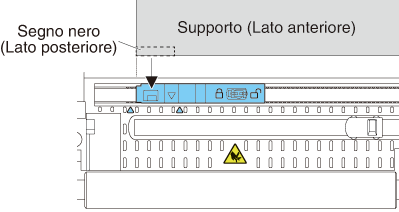

Regolazione del sensore riflettente
  • ●Posizionare il sensore inferiore in modo che il centro della finestra del sensore sia allineato al centro del segno nero.
Selezione del tipo di carta
La selezione del tipo di carta è disponibile con la combinazione dei commutatori di memoria SW4-4 e SW4-5 utilizzando il “Modo di selezione di microinterrutore di memoria”. Inoltre, il metodo seguente è disponibile.
  • 1.Introdurte il modo di selezione del tipo di carta.
  • 1) Con il coperchio superiore aperto, accendere la stampante con l’interruttore di alimentazione tenendo contemporaneamente premuto il tasto FEED.
    Il cicalino suona e il LED di stato lampeggia in verde.
  • 2) Allontanare brevemente il dito dal tasto FEED, quindi premere il tasto FEED tre volte.
    Quindi, chiudere il coperchio superiore; il cicalino suona brevemente tre volte. Il tipo di carta correntemente selezionato è indicato dai LED di stato.
  • 2.Scegliete il tipo di carta.
  • Premere il tasto FEED per far corrispondere la carta in uso al tipo di carta visualizzato dal LED di stato.
  • (Riferitevi alla tabella qui di seguito).
    • Carta LED di stato
    Supporto per etichette Verde
    Premere il tasto ↓
    Rotolo di carta termica Ambra
    Premere il tasto ↓
    Carta con segni neri Rosso
    Torna alla selezione della carta per etichette.
  • 3.Memorizzate il tipo di carta scelta alla stampante.
  • Aprire e il coperchio superiore e chiuderlo immediatamente.
    Il tipo di carta selezionato viene memorizzato nel memory switch della stampante come illustrato nella seguente tabella. La modalità di impostazione della carta si conclude e la stampante si riavvia automaticamente.
    • Tipo di carta MSW
    4-4 4-5
    Rotolo di carta termica Rotolo di carta termica -
    Carta con segni neri Carta con segni neri/supporto per etichette Rilevamento segni neri
    Supporto per etichette Carta con segni neri/supporto per etichette Rilevamento spazi tra le etichette
Calibratura del sensore carta
Calibrare il sensore carta per soddisfare le caratteristiche della carta in uso prima di utilizzare carta d’etichetta o carta con segno nero.
Prima di eseguire questa modalità, utilizzare la modalità di selezione della carta o le impostazioni di MSW-4 e MSW4-5 per impostare il tipo di carta da utilizzare.
Consultare Selezione del tipo di carta
Consultare Impostazione manuale dei memory switch
  • 1.Passate al modo di regolazione del sensore di carta.
  • 1) Con il coperchio superiore aperto, accendere la stampante con l’interruttore di alimentazione tenendo contemporaneamente premuto il tasto FEED.
    Il cicalino suona e il LED di stato lampeggia in verde.
  • 2) Allontanare brevemente il dito dal tasto FEED, quindi premere il tasto FEED quattro volte.
    Quindi, chiudere il coperchio superiore; il cicalino suona brevemente quattro volte.
  • 2.Mettete la carta da regolare sulla stampante.
  • Impostazione della posizione dei sensori trasmissivi e del supporto
    • 1.Allineare reciprocamente il sensore superiore e inferiore nella stessa posizione.
    • 2.Pelare un’etichetta e inserirla in modo che solo la carta di rivestimento (carta traslucida) raggiunga il rullo del piatto e il sensore del supporto.
    • Inserire il supporto con segni neri in modo che un segno nero non copra il sensore supporto.
    • 3.In questo stato, chiudere il coperchio superiore.
  • Impostazione della posizione del sensore riflettente e del supporto
    • 1.Regolare il sensore inferiore in modo che si trovi sotto la carta.
    • 2.Inserire il supporto in modo che copra il rullo del piatto e il sensore supporto.
    • Inserire il supporto in modo che un tratto senza segni neri copra il rullo del piatto e il sensore supporto.
    • 3.In questo stato, chiudere il coperchio superiore.
  • 3.Regolare la sensibilità del sensore supporto e misurare la lunghezza della carta.

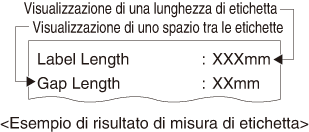

  • Premendo il tasto FEED, il cicalino suona brevemente, l’etichetta viene alimentata e vengono eseguite automaticamente la regolazione della sensibilità del sensore supporto e la misurazione della lunghezza della carta, indipendentemente dall’impostazione di MSW4-1.
    Dopo la misurazione della lunghezza, il cicalino suona a lungo e la stampante si riavvia automaticamente.
    Il risultato della misurazione della lunghezza viene salvato e rimane in memoria anche se la stampante viene spenta. Il risultato della misurazione della lunghezza viene stampato su una stampa di prova.
    Se la regolazione della sensibilità del sensore supporto o la misurazione della lunghezza della carta non vanno a buon fine, il cicalino suona e si verifica un errore di rilevamento dei segni neri / degli spazi tra le etichette.
    Per risolvere l’errore, spegnere la stampante, caricare il supporto correntemente impostato e avviare nuovamente la modalità di regolazione della sensibilità del sensore supporto.
Precauzioni per la creazione di applicazioni e funzioni pratiche
Se la stampa avviene dopo il taglio parziale e lo strappo della carta, la parte alta della stampa successiva può risultare distorta.
Per la stampa dopo il taglio, si consiglia di stampare con la prima riga vuota.
Se si utilizza un’interfaccia seriale con bassa velocità di trasmissione dati, sulla stampa di grafici o testi graduati che richiedono una maggiore quantità di dati possono comparire strisce.
Le interfacce USB sono suscettibili agli effetti delle interferenze elettromagnetiche ambientali.
In tal caso, utilizzare un cavo con nuclei in ferrite su entrambe le estremità, molto efficace per eliminare le interferenze elettromagnetiche.
Sito per il download di file utili
Dal seguente sito è possibile visualizzare informazioni per l’assistenza e scaricare gli ultimi documenti, driver, utility, ecc.
https://www.citizen-systems.co.jp/en/printer/download/#CT-S4500
Pulizia periodica
La stampa potrebbe non essere eseguita normalmente se la testina termica, il rullo di alimentazione carta (rullo del piatto) o la pellicola di protezione del sensore sono sporchi; pertanto, eseguire una pulizia regolare (ogni due o tre mesi).
  • 1.Spegnere la stampante.
  • 2.Tenendo premuti i pulsanti di apertura coperchio su entrambi i lati, aprire il coperchio superiore.
  • 3.Se è stata appena eseguita una stampa, lasciare raffreddare la testina termica per diversi minuti.
  • 4.Utilizzare un bastoncino ovattato imbevuto di alcol etilico per strofinare le superfici riscaldanti e i rulli di alimentazione carta della testina termica rimuovendo polvere di carta, ecc.
  • 1.Testina termica
  • 2.Rullo di alimentazione carta (piatto)
ATTENZIONE
  • La testina termica è molto calda subito dopo la stampa. Prestare attenzione a non toccarla con le mani.
  • Non toccare le superfici riscaldanti della testina termica a mani nude ed evitare che entrino a contatto con metalli.
Consultare PRECAUZIONI PER LA MANIPOLAZIONE DELLA STAMPANTE
Eliminazione degli errori della taglierina
Se durante il taglio automatico la taglierina si arresta con la lama in posizione aperta a
causa dell’ingresso di corpi estranei, inceppamenti, ecc., LED di stato lampeggia.
Correggere gli errori della taglierina con la seguente procedura.
  • 1.Accendere la stampante.
  • 2.Tenendo premuto il pulsante di apertura coperchio, aprire il coperchio superiore.
  • 3.Rimuovere la carta inceppata, compresi eventuali pezzi di carta strappati (togliere anche il rotolo di carta dal supporto).
  • 4.Ricaricare il rotolo di carta e chiudere il coperchio carta.
ATTENZIONE
  • Aprendo il coperchio carta, prestare attenzione a non toccare l’ingresso della lama della taglierina automatica.
  • La testina di stampa è molto calda subito dopo la stampa. Prestare attenzione a non toccarla con le mani.
  • Non toccare mai la testina di stampa a mani nude o con oggetti metallici.
Consultare PRECAUZIONI PER LA MANIPOLAZIONE DELLA STAMPANTE
Autodiagnosi
È possibile utilizzare l’autodiagnosi per rilevare eventuali problemi della stampante.
Esecuzione dell’autodiagnosi
  • 1.Con la carta caricata, tenere premuto il pulsante FEED e accendere la stampante.
  • 2.Tenere premuto il pulsante FEED per circa un secondo fino ad azionare il cicalino. Rilasciare il pulsante per avviare l’autodiagnosi. La stampante stampa il nome del modello, la versione, le impostazioni dei memory switch e i font incorporati.
  • 1.Nome e tipo stampante
  • 2.Versione del firmware
  • 3.Impostazioni interfaccia
  • 4.Dimensione buffer
  • 5.Impostazioni dei memory switch
Stampa della copia del contenuto memoria esadecimale
Stampa dei dati ricevuti in esadecimali. Se si riscontrano problemi come dati mancanti o duplicati, questa funzione permette di verificare la corretta ricezione dei dati sulla stampante.
Stampa della copia del contenuto memoria esadecimale
  • 1.Caricare la carta.
  • 2.Con il coperchio superiore aperto, accendere la stampante tenendo contemporaneamente premuto il tasto FEED, quindi chiudere il coperchio superiore.
  • 3.La stampante stampa “HEX dump print mode” (modalità di stampa della copia del contenuto memoria esadecimale), quindi stampa tutti i dati ricevuti sotto forma di numeri esadecimali e caratteri.
Arresto della stampa della copia del contenuto memoria esadecimale
Per arrestare la stampa, eseguire una delle seguenti operazioni.
  • Premere tre volte il pulsante FEED
  • Spegnere la stampante
  • Ricevere un comando di reset da un’interfaccia
ATTENZIONE
  • La stampante stampa “.” se non trova un carattere corrispondente ai dati.
  • Nessun comando funziona durante la stampa della copia del contenuto memoria esadecimale.
  • Se i dati di stampa non riempiono una riga completa, premere il pulsante FEED per far avanzare la carta.
Esempio di stampa
HEX dump print mode
Indicazioni di errore
  • Fine carta, quasi-fine carta
    La fine della carta viene rilevata in due fasi: fine carta e quasi-fine carta.
    Se la carta è quasi esaurita, il LED di stato si accende di color ambra. Prepararsi a sostituire la carta.
    Se la carta è esaurita, il LED di stato si accende in rosso e il cicalino suona. Caricare un nuovo rotolo di carta. A seconda dell’impostazione del memory switch, il cicalino potrebbe non suonare.
  • Coperchio aperto
    Se il coperchio è aperto, il LED di stato si accende in rosso.
    A seconda dell’impostazione del memory switch, il cicalino potrebbe suonare.
    Non aprire il coperchio durante la stampa. Se il coperchio viene aperto accidentalmente, il LED di stato lampeggia in rosso e il cicalino suona. Controllare la carta, estrarla di qualche centimetro dalla stampante tenendola dritta e chiudere il coperchio. La stampa riprende. A seconda dell’impostazione del memory switch, per riprendere la stampa potrebbe essere necessario inviare un comando.
  • Errore taglierina
    Se la taglierina automatica si arresta per un inceppamento della carta, ecc., il LED di stato lampeggia in rosso e il cicalino suona. Eliminare la causa e premere il tasto FEED. Se la taglierina automatica non si sposta ancora ed è impossibile aprire il coperchio carta, vedere “Eliminazione degli errori della taglierina”.
    • Consultare Eliminazione degli errori della taglierina
  • Testina di stampa surriscaldata
    La stampa ad alta densità, con molto nero e in ambienti molto caldi aumenta la temperatura della testina di stampa. Se la temperatura della testina di stampa supera un limite prestabilito, la stampante si arresta e attende che la temperatura diminuisca. In questa fase, il LED di stato lampeggia in rosso. Quando la temperatura diminuisce, la stampa riprende automaticamente.
Di seguito vengono riportati i display di stato per vari messaggi.
Stato Colore LED di stato Cicalino*1
Quasi-fine carta Ambra Acceso No
Fine carta Rosso Acceso Sì*2
Coperchio aperto*3 Rosso Acceso No*2
Coperchio aperto II*4 Rosso No*2
Dispositivo di taglio
bloccato 		Rosso Sì
Errore di tensione
bassa 		Rosso No
Errore di tensione
alta 		Rosso No
Errore sistema Rosso No
Errore di memoria Rosso No
Testina di stampa
calda 		Ambra No
Errore di rilevamento dei segni neri/degli spazi tra le etichette Rosso Sì
Attesa esecuzione macro Ambra No
Note:
*1: Il cicalino suona se si imposta MSW5-1 (impostazione cicalino) su ON.
*2: agendo su MSW10-5 (Buzzer Event), il cicalino può essere impostato in modo da suonare o non suonare.
*3: Indicato quando un coperchio è aperto in stand-by.
*4: Indicato quando un coperchio è aperto in stand-by.
Inceppamenti carta
Evitare ostruzioni dell’uscita della carta e inceppamenti nell’area circostante durante la stampa.
Se la carta non fuoriesce dalla stampante, si arrotola sul piatto interno e provoca un errore.
Se la carta si avvolge intorno al piatto, aprire il coperchio carta ed estrarla con cura.
Precauzioni per l’esecuzione della stampa a velocità variabile
Quando si esegue una stampa a velocità variabile, potrebbero comparire righe bianche o la carta potrebbe non avanzare, a seconda delle condizioni di stampa. Per prevenire questi problemi, cambiare le seguenti impostazioni dei memory switch.
  • 1.Abilitare MSW2-3 (buffering).
  • 2.Aumentare la velocità in baud di MSW7-1 (velocità in baud seriale).
  • 3.Impostare un livello più basso per MSW10-2 (velocità di stampa).
ATTENZIONE
  • A seconda della velocità di trasmissione dell’interfaccia seriale, della temperatura ambiente, della quantità di dati di stampa e altri fattori, la modifica delle suddette impostazioni potrebbe non eliminare i problemi.
Viste e dimensioni esterne
(Unità: mm)
Modello standard
Modello con alimentatore CA in dotazione
Modello dotato di interfaccia opzionale
Sporgenza sul retro dell’interfaccia opzionale (P)
RS-232C seriale: 1,5 mm
Ethernet, host USB Ethernet e LAN wireless: 20 mm
Bluetooth e host Bluetooth + USB: 19 mm
Carta per la stampa
Utilizzare la carta indicata nella tabella seguente o carta di qualità equivalente.
Tipo di carta Nome del prodotto
Rotolo di carta termica consigliato Nippon Paper TF50KS-E, TF50KS-E2D
Oji Paper PD150R, PD160R
Mitsubishi Paper Mills P220AE-1
Rotolo di carta termica per etichette consigliato Nippon Paper HD75
Ricoh 150LA-1P-ST

(Unità: mm)
  • Rotolo di carta termica
Spessore della carta (μm) Da 60 a 85 Da 85 a 150
Diametro interno dell’anima del rotolo d (mm) ø12 a ø25,4 ø25,4
Diametro esterno dell’anima del rotolo D (mm) ø18 a ø32 ø32
ATTENZIONE
  • Utilizzare carta termica arrotolata come segue:
  • Non corrugata e fissata strettamente all’anima del rotolo.
  • Non piegata.
  • Non incollata all’anima del rotolo.
  • Arrotolata con il lato di stampa rivolto all’esterno.

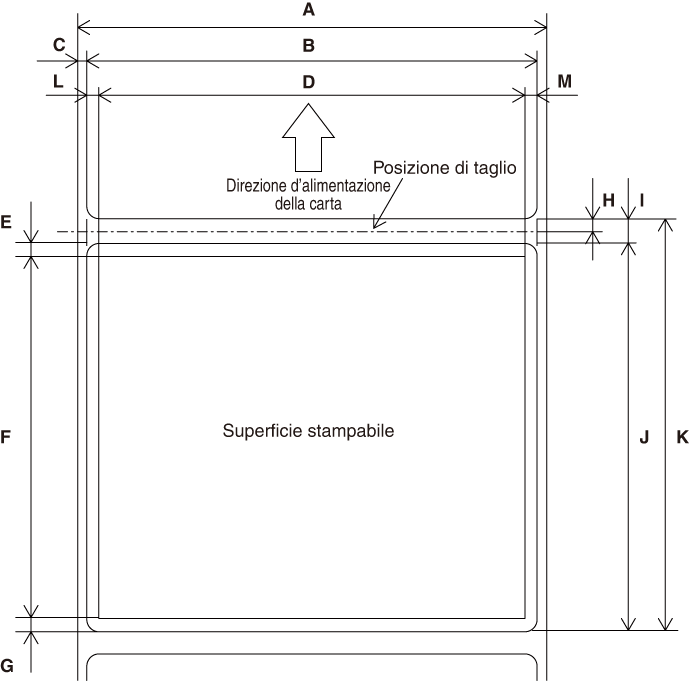

  • Supporto per etichette

(Unità: mm)
Simbolo Voce Dimensioni
A Larghezza carta di supporto Da 58 a 112 0/-1
B Larghezza etichetta Da 54 a 108±0.5
C Bordo di sinistra dell’etichetta 2±0,5
D Larghezza di stampa Da 45 a 104
E Margine superiore 2+2/-2
F Lunghezza di stampa Da 21 a 296
G Margine inferiore 2+2/-2
H Posizione di taglio tra le etichette 2 o più
I Intervallo tra le etichette Da 4 a 30
J Lunghezza dell’etichetta Da 25 a 300
K Passo dell’etichetta I+J
L Margine sinistro 2±1
M Margine destro 2±1
ATTENZIONE
  • Verificare che la posizione di taglio sia tra le etichette.
    Tagliare la carta di supporto.
    Non tagliare carta d’etichetta (carta adesiva).
  • Ri-calibrare sempre il sensore carta ogni volta che si cambia tipo di carta di supporto per etichette.
  • Non utilizzare supporti per etichette a superficie intera.
  • Arrotolata con il lato di stampa rivolto all’esterno.
  • Per preparare la fine del rotolo di carta, non incollare il rotolo di carta all’anima.
    Inoltre, non piegare la parte terminale.

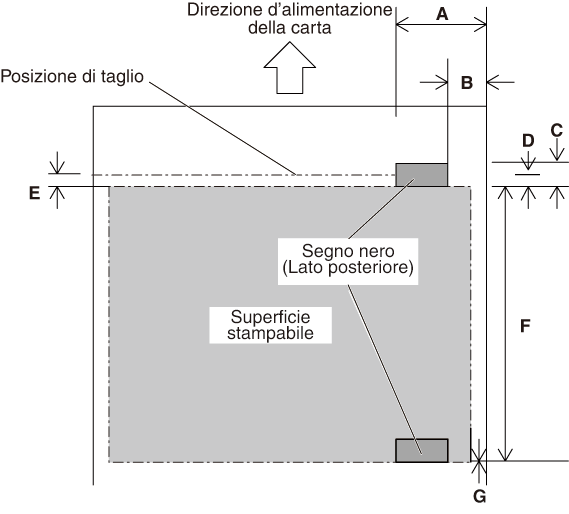

  • Carta con segni neri

(Unità: mm)
Simbolo Voce Dimensioni
Minimo Massimo
A Bordo di sinistra del segno nero 15 66,5
B Bordo di destra del segno nero 0 51,5
A-B Larghezza segni neri 15 -
C Altezza del segno nero 4 17,8
D Posizione di taglio nel segno nero Centro in direzione dell’altezza ±2
E Margine superiore 2+2/-2
F Passo del segno nero Da 30 a 300
G Margine inferiore 0±1
ATTENZIONE
  • Il valore PCS del segno nero dovrebbe essere almeno 0,90.
  • Per quanto riguarda la precisione di alimentazione con Rilevamento segno nero, tenere conto di un errore di ±2 mm dalla posizione di stampa di riferimento o di un errore Massimo di -5% dal valore impostato per la lunghezza di stampa.
  • L’area di stampa è come mostrato nell’illustrazione precedente quando si utilizzano i segni neri.
    Verificare di tener conto dei margini appropriati.
    La stampante effettuerà una funzione di salto pagina se i dati di stampa non rientrano nell’area di stampa.
  • Durante la fase di pre-stampa su carta con segno nero, stampare al di fuori dell’area rilevata dal sensore segno nero.
Impostazione manuale dei memory switch
I memory switch sono utilizzati per configurare diverse impostazioni della stampante e possono essere impostati manualmente oppure tramite utility o comandi. Questa sezione spiega come eseguire le impostazioni manuali.
Per maggiori informazioni su come impostare i memory switch tramite comandi, vedere Riferimento Comandi.
Modalità di configurazione individuale
Configura i memory switch individualmente.
Eseguire la configurazione verificando la funzione e le impostazioni dei memory switch sulla stampa.
  • 1.Caricare la carta.
  • 2.Con il coperchio superiore aperto, accendere la stampante tenendo contemporaneamente premuto il tasto FEED.
  • 3.Premere il pulsante FEED due volte e chiudere il coperchio carta.
  • La stampante accede alla modalità di configurazione individuale dei memory switch.
  • La stampante stampa “Memory SW (1)” e la configurazione attuale, 0 (off) o 1 (on).
  • (Le impostazioni correnti per i memory switch da 7 a 13 non vengono stampate).
  • 4.Premere il pulsante FEED.
  • A ogni pressione del pulsante FEED, l’elenco dei memory switch scorre ciclicamente nel seguente ordine: “Memory SW (1)” > “Memory SW (2)” > ...“Memory SW (11)” o “Memory SW (13)” > “Save To Memory” > “Memory SW (1)”.
  • Premere il pulsante FEED fino a quando viene stampato il numero del memory switch che si desidera modificare.
  • 5.Premere il pulsante FEED per almeno due secondi.
  • A ogni pressione del pulsante FEED per almeno due secondi, viene stampata l’impostazione del memory switch secondo l’ordine ciclico.
  • Premere il pulsante FEED per almeno due secondi per scorrere l’elenco fino a quando viene stampata la funzione del memory switch che si desidera modificare.
  • 6.Premere il pulsante FEED.
  • A ogni pressione del pulsante FEED nell’ordine ciclico viene stampata un’impostazione.
  • Durante la stampa delle impostazioni correnti, COVER LED si accende.
  • Premere il pulsante FEED fino a quando viene stampata l’impostazione desiderata.
  • 7.Premere il pulsante FEED per almeno due secondi.
  • Le impostazioni selezionate vengono applicate.
  • Quindi, vengono stampate la funzione e le impostazioni del memory switch successivo.
  • 8.Ripetere i passaggi da 5 a 7 per modificare le varie funzioni del numero corrente di memory switch.
  • 9.Aprire e chiudere il coperchio carta.
  • Vengono stampate le impostazioni del memory switch modificate.
  • 10.Ripetere i passaggi da 4 a 9 per modificare le funzioni di un numero diverso di memory switch.
  • 11.Premere il pulsante FEED fino a quando viene stampato “Save To Memory”.
  • 12.Premere il pulsante FEED per almeno due secondi.
  • Le impostazioni modificate del memory switch vengono salvate e stampate su un elenco.
  • Al termine della stampa, la stampante esce dalla modalità di configurazione individuale.
Inizializzazione dei memory switch
Riporta tutti i memory switch ai valori predefiniti di fabbrica.
  • 1.Effettuare i passaggi da 1 a 3 della procedura per accedere alla modalità di configurazione individuale.
  • 2.Premere il pulsante FEED fino a quando viene stampato “Save To Memory”.
  • 3.Aprire il coperchio carta.
  • 4.Premere il pulsante FEED per almeno due secondi.
  • Tutti i memory switch tornano ai valori predefiniti di fabbrica.
  • 5.Chiudere il coperchio carta.
La funzione di ciascun memory switch viene indicata nella tabella seguente (i valori ombreggiati corrispondono alle impostazioni di fabbrica).
N. switch Funzione OFF ON
MSW1-1 Power ON Info Valid Not Send
MSW1-2 Buffer Size 4K bytes 45 bytes
MSW1-3 Busy Condition Full/Err Full
MSW1-4 Receive Error Print“?” No Print
MSW1-5 Mode Ignored LF
MSW1-6 Reserved Fixed —
MSW1-7 DSR Signal Invalid Valid
MSW1-8 INIT Signal Invalid Valid
MSW2-1 Reserved — Fixed
MSW2-2 Auto Cutter Invalid Valid
MSW2-3 Spool Print Invalid Valid
MSW2-4 Full Col Print LineFeed WaitData
MSW2-5 Resume aft PE Next Top
MSW2-6 Reserved Fixed —
MSW2-7 Reserved Fixed —
MSW2-8 PNE Sensor Valid Invalid
MSW3-1 Resume Cttr Err Valid Invalid
MSW3-2 PE signal by PNE Valid Invalid
MSW3-3 Reserved Fixed —
MSW3-4 Reserved Fixed —
MSW3-5 Reserved Fixed —
MSW3-6 Reserved Fixed —
MSW3-7 CBM1000 Mode Invalid Valid
MSW3-8 Resume Open Err Close Command
*1MSW4-1 P.Length Auto Measure Command
*1MSW4-2 Power on TOF Invalid Valid
*1*2MSW4-3 Feed&Cut at TOF Invalid Valid
MSW4-4 Paper Select Thermal Roll BM.P/Lbl.P
MSW4-5 Position detect Black mark Label
MSW4-6 Measure at Close Invalid Valid
MSW4-7 Reserved Fixed —
*3NSW4-8 Partial Only Invalid Valid
MSW5-1 Buzzer Valid Invalid
MSW5-2 Line Pitch 1/360 1/406
MSW5-3 USB Mode Virtual COM Printer Class
MSW5-4 Reserved Fixed —
MSW5-5 Reserved Fixed —
MSW5-6 Reserved Fixed —
MSW5-7 Reserved Fixed —
MSW5-8 Reserved Fixed —
MSW6-1 Act. For Driver Invalid Valid
MSW6-2 Character Space Invalid Valid
MSW6-3 USB Power Save Invalid Valid
MSW6-4 Reserved Fixed —
MSW6-5 Reserved Fixed —
MSW6-6 Reserved Fixed —
MSW6-7 Reserved Fixed —
MSW6-8 Reserved Fixed —
N. switch Funzione Initial setting Setting value
MSW7-1 Baud Rate 9600 bps 1200 bps, 2400 bps, 4800 bps, 9600 bps, 19200 bps, 38400 bps, 57600 bps, 115200 bps
MSW7-2 Data Length 8bits 7bits, 8bits
MSW7-3 Stop Bit 1bit 1bit, 2bits
MSW7-4 Parity NONE NONE, ODD, EVEN
MSW7-5 Flow Control DTR/DSR DTR/DSR, XON/XOFF
MSW7-6 DMA Control Valid Valid, Invalid
MSW7-7 VCom Protocol PC Setting PC Setting, DTR/DSR, XON/XOFF
MSW8-1 Print Width 832 dots 360 dots, 384 dots, 420 dots, 432 dots, 436 dots, 512 dots, 546 dots, 576 dots, 660 dots, 720 dots, 832 dots, user defined
MSW8-3 Top Margin 12 mm 3 mm, 4 mm, 5 mm, 6 mm, 7 mm, 8 mm, 9 mm, 10 mm, 11 mm, 12 mm
MSW8-4 Line Gap Reduce Invalid Invalid, 3/4, 2/3, 1/2, 1/3, 1/4, 1/5, ALL
MSW8-5 Reduced Char V/H 100% / 100% 100% / 100%, 75% / 100%, 50% / 100%, 100% / 75%, 75% / 75%, 50% / 75%
MSW8-6 Auto Side Shift Invalid Invalid, 1 dot, 2 dots, 3 dots, 4 dots, 5 dots, 6 dots, 7 dots
MSW9-1 Code Page PC437 Katakana, PC 437, PC 737, PC 850, PC 852, PC 857, PC 858, PC 860, PC 862, PC 863, PC 864, PC 865, PC 866, WPC 1251, WPC 1252, WPC 1253, WPC 1255, WPC1258, Space page, TCVN3, TCVN3 Caps, Thai Code11 1Pass, Thai Code11 3Pass, Thai Code18 1Pass, Thai Code18 3Pass
MSW9-2 Int’Char Set U.S.A USA, France, Germany, England, Denmark, Sweden, Italy, Spain, Japan, Norway, Denmark 2, Spain 2, Latin America, Korea, Croatia, China, Vietnam
MSW9-4 Kanji code Invalid Disabled, JIS (Japan), SJIS: CP932 (Japan), SJIS: X0213 (Japan), GB18030 (China), KS Hangul (South Korea), EUC Hangul (South Korea), BIG5-HKSCS
MSW10-1 Print Density 100 % 70 %, 75 %, 80 %, 85 %, 90 %, 95 %, 100 %, 105 %, 110 %, 115 %, 120 %, 125 %, 130 %, 135 %, 140 %
MSW10-2 Print Speed Level 9 Level 5, Level 6, Level 7, Level 8, Level 9
MSW10-4 Old Command Invalid Invalid, CBM1, CBM2
MSW10-5 Buzzer Event Not By C. Open All Event/Error, Not by C.Open, Not by C.Open/PE
MSW10-6 Buzzer Sound Tone 2 Tone 1, Tone 2, Tone 3, Tone 4
MSW13-1 Security/Target Low/All Low/All, Mid/All, Mid/Paired only, Hi/All, Hi/Paired only
MSW13-5 BT Device Scan Discoverable No Response, Discoverable
MSW13-6 Auto Reconnect Valid Invalid, Valid
*1: queste impostazioni sono abilitate solo quando MSW4-4 è impostato sulla carta con segni neri / carta per etichette.
*2: se MSW2-2 è disabilitato, l’operazione non viene eseguita, indipendentemente dall’impostazione di MSW4-3.
*3: se si utilizza carta con segni neri / carta per etichette (MSW4-4 è su ON), il supporto viene tagliato interamente, indipendentemente dall’impostazione di MSW4-8. Inoltre, se la lunghezza dell'etichetta da utilizzare è 37 mm o meno, l’alimentazione e il taglio vengono eseguiti all’accensione, anche se MSW4-2 è su OFF.
Selezione e impostazione dell’operazione di taglio
Utilizzare la seguente procedura per selezionare e impostare l’operazione da eseguire quando si riceve un comando di taglio.
La modifica tra parziale forzato e totale forzato è possibile solo con questa procedura.
La modifica tra il taglio secondo comando e il taglio parziale forzato (totale forzato) è possibile anche con il memory switch MSW4-8.
  • 1.Passare alla modalità di selezione dell’operazione di taglio.
    • 1.Caricare il supporto e aprire il coperchio superiore.
    • Accendere la stampante con l’interruttore di alimentazione premendo contemporaneamente il tasto FEED.
    • In questa fase, il cicalino suona e il LED di stato lampeggia in verde.
    • 2.Premere il tasto FEED una volta.
    • Chiudendo il coperchio superiore, il cicalino suona brevemente e la stampante passa alla modalità di selezione dell’operazione di taglio.
  • 2.Selezionare l’operazione di taglio.
  • Premere il tasto FEED per selezionare l’operazione di taglio.
  • La seguente tabella elenca le operazioni di taglio disponibili. È possibile controllare l’operazione di taglio tramite il LED di stato.
    • Operazione di taglio LED di stato Opzione di selezione MSW4-8 corrispondente
    Taglio secondo comando Verde Disabilitato
    Premere il tasto ↓
    Solo taglio parziale Ambra Abilitato (parziale forzato)
    Premere il tasto ↓
    Solo taglio totale Rosso Abilitato (totale forzato)
    Premere il tasto ↓
    Torna al taglio secondo comando (verde)
  • 3.Impostare l’operazione di taglio selezionata.
  • Aprire e chiudere il coperchio superiore per salvare l’operazione di taglio selezionata e terminare la modalità di selezione dell’operazione di taglio.
  • Al termine della modalità, la stampante si riavvia automaticamente.
ATTENZIONE
  • Quando si utilizza carta termica in rotoli per etichette o carta termica in rotoli con uno spessore di 85 μm o più, impostare l’operazione di taglio su totale forzato.
