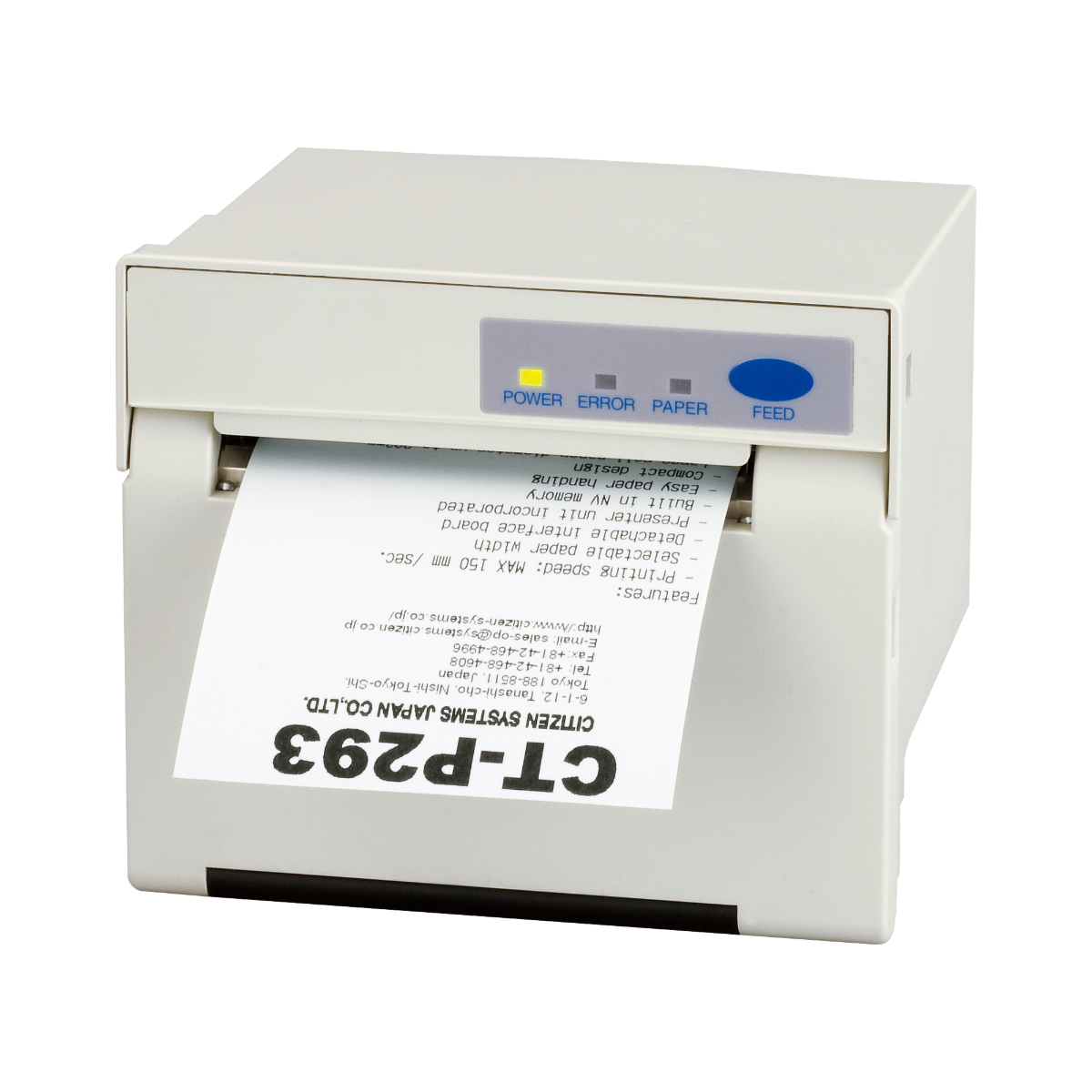

機器組込プリンターCT-P290/CT-P291
CT-P292/CT-P293

計測・自動機器等 あらゆる組込ニーズに対応する24V駆動のパネルプリンター。

  • 日本製
用紙幅
58mm
80mm
印字方式
ラインサーマル方式
機能
  • オート
    カッター
  • ブザー
  • ドロワー
    出力
  • ペーパードロップイン
  • 電源内蔵
用途
  • レシート
  • チケット
  • バーコード
  • 2次元
    コード
  • 機器組込

この製品の特長

  • 用紙幅2インチ・3インチ対応機をそれぞれにオートカッター搭載機(CT-P291/293)を用意。用途に合わせてオートカッターの選択でき、フルカット/パーシャルカットも選択可能

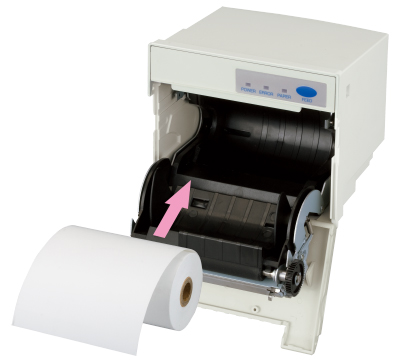

  • ペーパードロップイン機構

    クラムシェル構造の採用で用紙交換が容易

  • お待たせしない150mm/秒の高速印字

  • 自由な印刷レイアウトが可能なページモード、多彩な機能の選択が容易なメモリースイッチ等を装備

  • コンパクト・軽量構造で組込み用途に最適

  • パラレル・シリアルに加えUSBインターフェースも標準で装備

  • フロントパネル部に防滴(IEC60529 IPX1)構造を採用

  • -20℃までの低温動作設計(プリンター本体のみ)

  • バーコード・2次元コード対応

主な用途

  • POS/ECR機器

  • 小型計測機器
    ・医療機器

  • 各種データ通信
    出力端末・発券機

使われている業種

  • 製造

基本機能

ポイント
  • オートカッター
  • ペーパードロップイン
  • 感熱
対応インターフェース
  • USB
  • シリアル
  • パラレル
対応ドライバー
  • Windows

仕様

機種名(型式) CT-P290
ALJ-WH-NN
CT-P291
ALJ-WH-NN
CT-P292
ALJ-WH-AT
CT-P293
ALJ-WH-AT
印字方式 ラインサーマルドット印字方式
印字幅(総ドット数) 51mm/408ドット 72mm/576ドット
ドット密度 8ドット/mm
最大印字速度(※1) MAX. 150mm/秒(1200ドットライン/秒)
行間隔 4.25mm (1/6インチ)コマンドにより設定可能
用紙 用紙幅:58mm
紙厚60~75μm
用紙幅:58~80mm
紙厚60~75μm
紙送り 0.125mm
最大印字桁数 フォントA:34桁
フォントB:45桁
フォントC:51桁
フォントA:48桁
フォントB:64桁
フォントC:72桁
文字寸法 ※2 フォントA:1.5×3mm
フォントB:1.13×3mm
フォントC:1×2mm
漢字フォントA:3×3mm
漢字フォントC:2×2mm
文字種類 英数字、国際文字(12文字×16ヶ国)、Code437、850(858)、852、857、858、860、863、864、865、866、WPC1252、カタカナ、Thai code18、漢字(JIS第1、第2)、カナ、JIS C6226-1983
ユーザーメモリー 256KB(ユーザー作成文字、作成ロゴを登録可能)
バーコード UPC-A/E、JAN (EAN) 13桁/8桁、ITF、CODE39、CODE128、CODABAR、CODE93、PDF417、QRコード
インターフェース

シリアル(RS232C準拠)、パラレル (セントロニクス or IEEE1284ニブルモード準拠)、USB
インプットバッファ 4K/45バイト(パラレルは4K設定のみ)
オートカッター
入力電源 入力電圧DC24V±10% 消費電流1.9A(ピーク9A)
使用電源 入力 DC24V±10%
ピーク9A以上供給可能な
外部電源をご用意ください
添付ACアダプター使用時
入力 AC100V
質量(本体) 約710g 約800g
外形寸法 107(W) ×120.5(D) ×109(H)mm 127(W) ×120.5(D) ×109(H)mm
使用環境 (※3) 動作環境 温度 湿度:-20~50℃(36AD2使用時は0~45℃) 35~85%(結露無きこと)
保存環境 温度 湿度:-20~60℃ 10~90%(結露無きこと)
信頼性 ヘッド寿命:100km、1億パルス(常温、常湿、指定推奨紙)
オートカッター寿命:100万カット(常温、常湿、用紙65μm、フルカット時)
適合規格 (※4) VCCIクラスA
ユーティリティー
ソフトウエアー
Printer Customization、POS Printer Utility
ドライバー Windows、OPOS、Linux、CUPS
付属品 【全モデル共通の付属品】
ロール紙
クイックスタートガイド
取付け金具
コア
取付け金具固定用ネジ
ワイヤークランプ
CD-R(ユーザーマニュアル、プリンタードライバー)
【NNタイプの付属品】
配線用ケーブル
【ATタイプの付属品】
配線用ケーブル
電源コネクターボード
電源コネクターボードカバー
ACアダプターType 36AD2
AC電源コード
電源コネクターボード取付けネジ
※1
24.0V、25℃、印字Duty12.5%での条件下のものです。
※2
各文字寸法は文字フォント内部のスペースを含むため、実際の文字は小さく見えます。
※3
ただし、一部の印字品質は保証されません。
※4
弊社製ACアダプター36AD2を使用した場合の取得規格です。

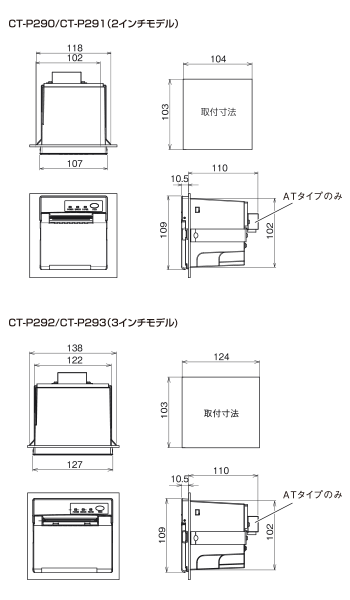

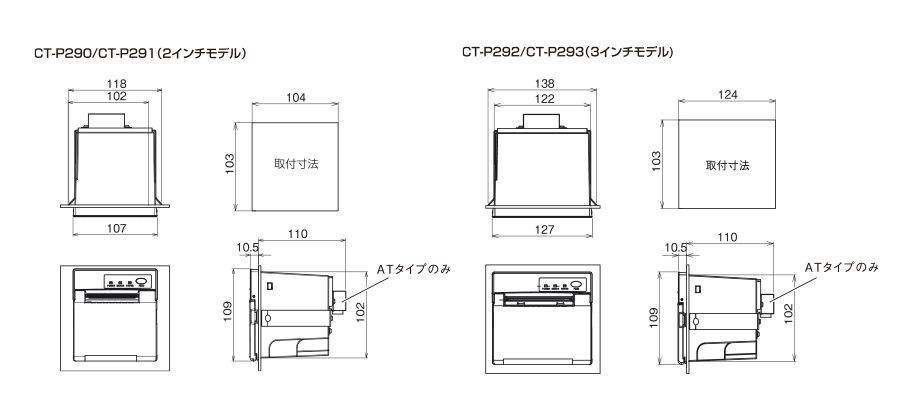

寸法図

製品寸法図製品寸法図

(単位:mm)

インターフェース

インターフェースはUSB 標準装備、シリアル・パラレルは専用ケーブルをご用意しています。

背面接続部

標準装備

  • USB

工場オプションいずれか1方式選択

  • シリアル
  • パラレル

付属部品

  • CT-P292/293用ケーブル
  • CT-P290/291用ケーブル
