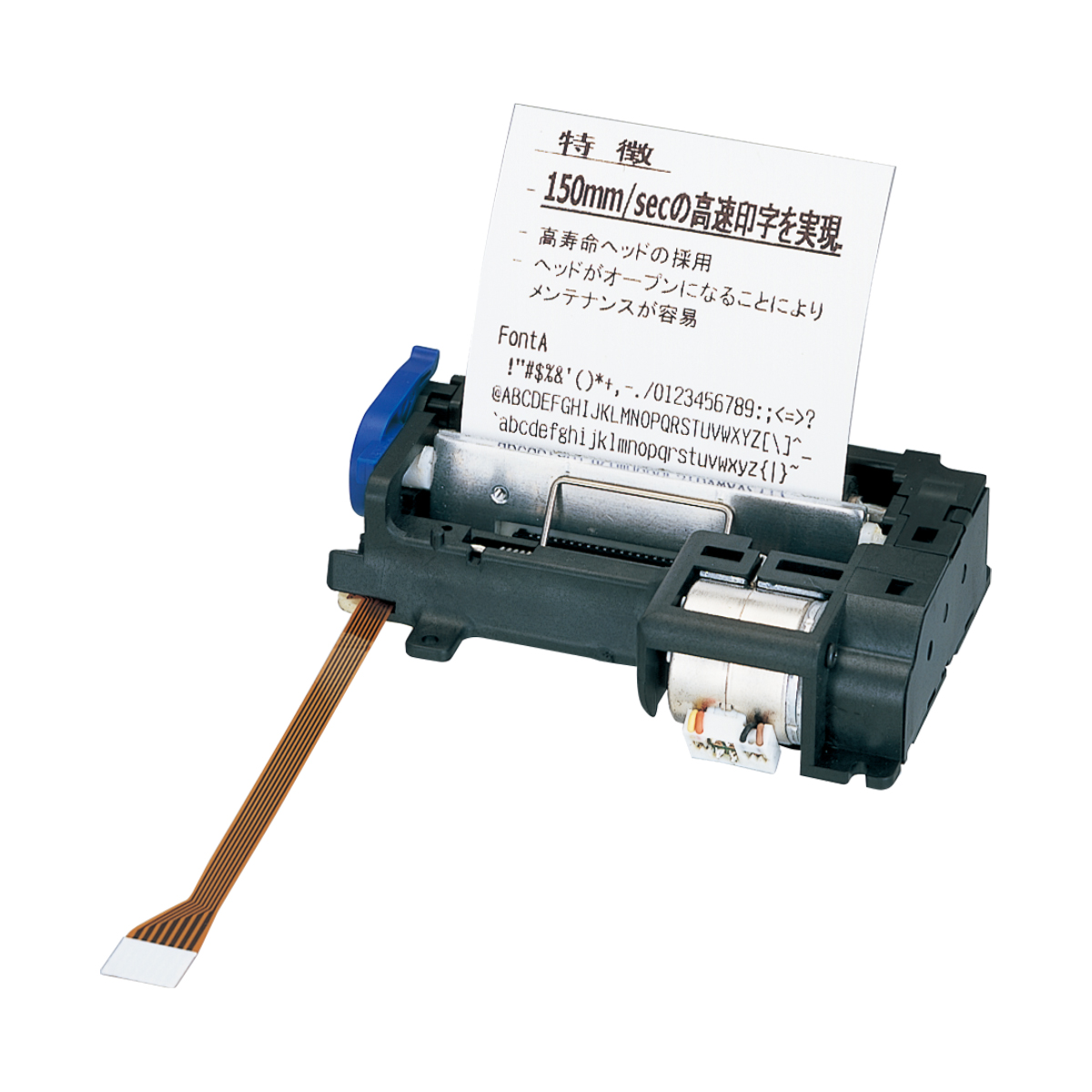

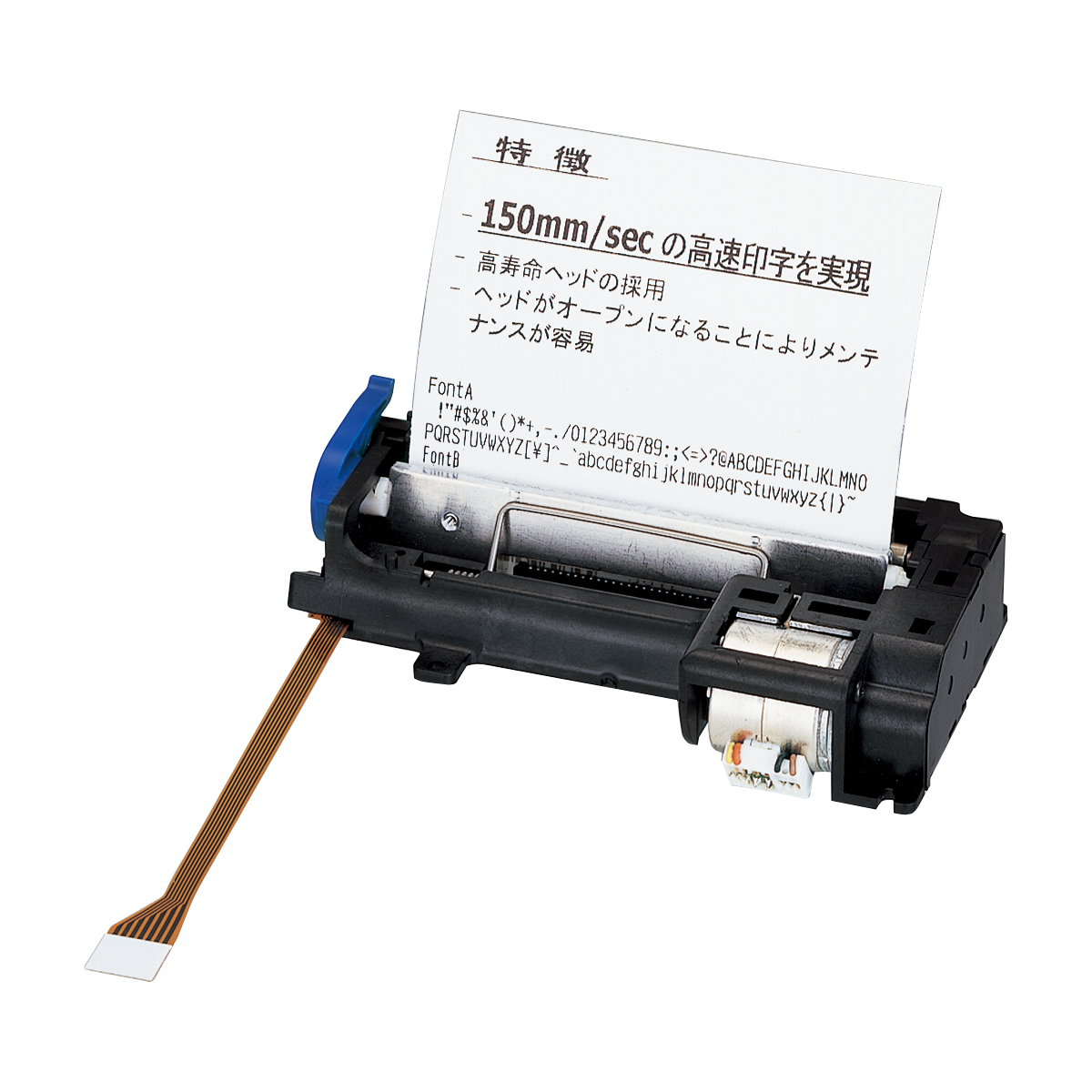

機器組込プリンターLT2220/LT2320

印字速度150mm/秒、DC24V駆動のスタンダードメカニズム。

用紙幅
58mm
80mm
印字方式
ラインサーマル方式
機能

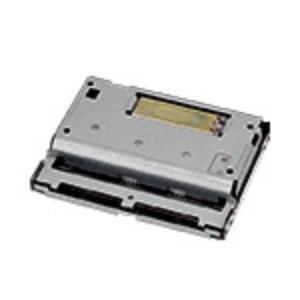

  • 専用コントロールボード

この製品の特長

  • 高速印字MAX150mm/秒を実現

  • シンプルなメカニズムによる高信頼性、高メンテナンス性

  • 厚紙(0.15mm)対応

  • 高速印字・高品位プリント

  • 用紙挿入口選択可能(ストレートパス・カールパス)

  • ブラックマークセンサー対応可(指定用紙使用時)

  • バーコード・ラベル印刷可(指定用紙使用時)

主な用途

  • POS/ECR機器

  • 小型計測機器
    ・医療機器

  • 各種データ通信
    出力端末
    ・発券機

  • KIOSK
    端末機器

  • 各種銀行端末
    (ATMなど)

仕様

機種名 LT2220 LT2320
印字方式 ラインサーマルドット方式
総ドット数 432ドット行 576ドット行
ドット密度 8ドット/mm
印字幅 54mm 72mm
印字スピード MAX.1200ドットライン/秒(150mm/秒)
紙送りピッチ 最小0.125mm
検出機能 ヘッド温度検出: サーミスタ  ペーパー検出:フォトセンサー
ヘッドアップ検出:フォトセンサー
動作電圧範囲 Vp系:DC21.6~26.4V Vdd:DC4.75~5.25V
印字ヘッド MAX.約4.9A(288ドット発色時)
印字モーター 定電流チョッパー駆動 設定電流:約0.3A/相
記録紙 58mm×φ83mm以下
サーマルロール紙(日本製紙TF50KS-E2D)(推奨紙)
80mm×φ83mm以下
サーマルロール紙(日本製紙TF50KS-E2D)(推奨紙)
ヘッド寿命 耐パルス性:1億パルス(印字率12.5%) 耐摩耗性:100km以上
使用環境 動作環境:温度/0~50℃ 湿度/35~85%RH
保存環境:温度/-20~60℃ 湿度/10~90%RH
外形寸法 (突起部含まず)
91.5(W) ×58(D) ×20(H)mm
(突起部含まず)
108(W) ×58(D) ×20(H)mm
重量 約91g 約105g
付属品 コントロールボード(BD2-1220 : LT2220, LT2320)
ゲートアレイ(202LA-00 : LT2220, LT2320)

※ 会社名、商品名は各社の商標または登録商標です。
