LAN Board

Lineup of LAN Boards

Wired LAN Board

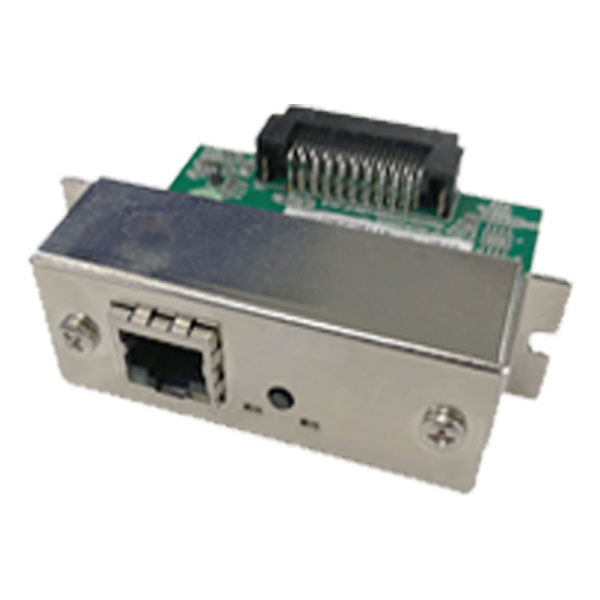

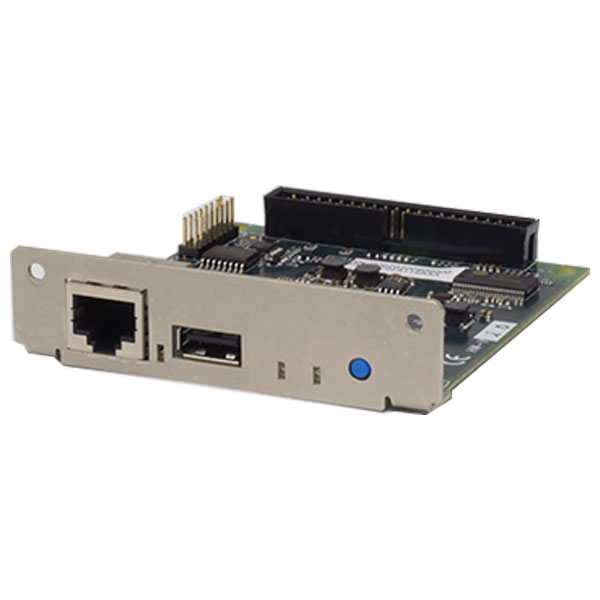

PPS00476
(IF5-ES04)

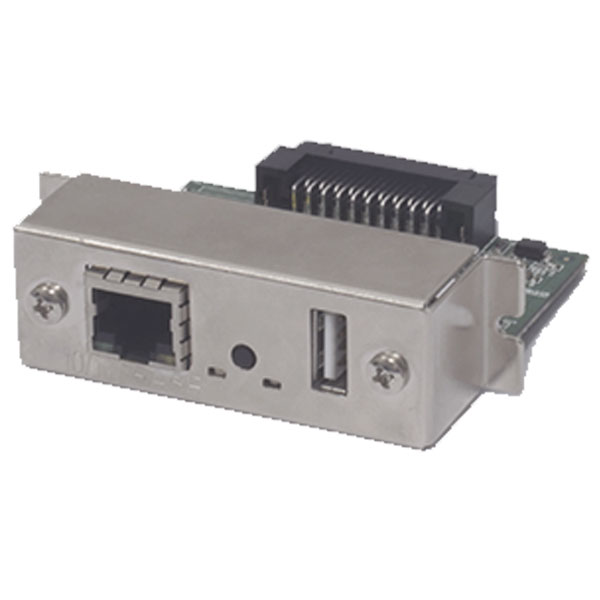

PPS00488S
(IF5-EFX1)

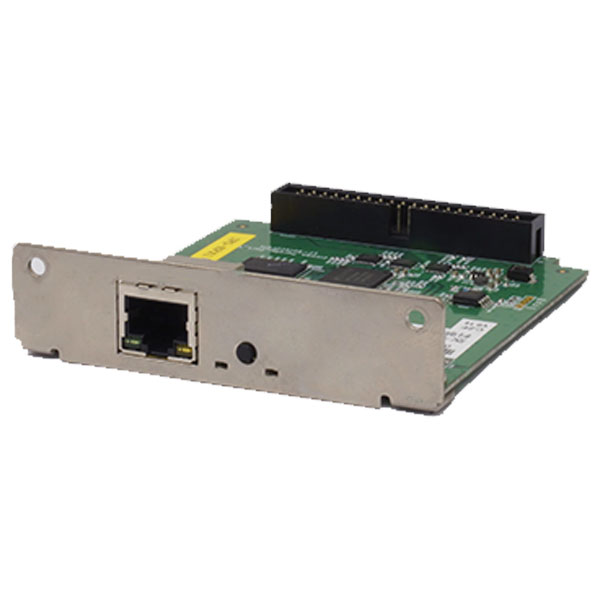

PPS00585S
(IF1-EFX3)

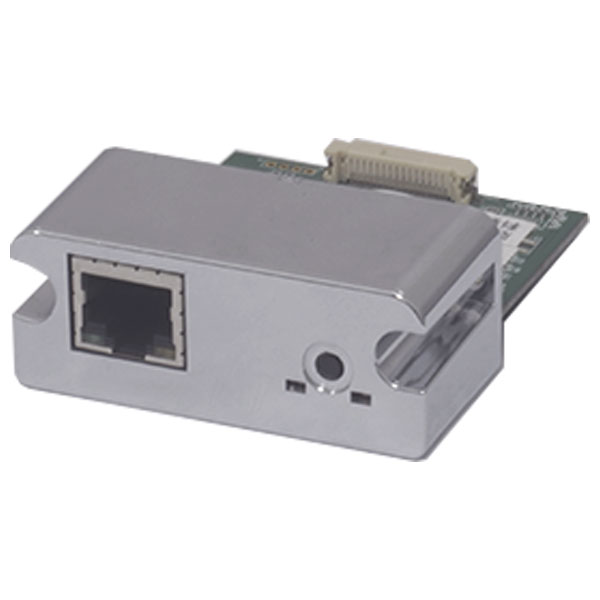

PPS00591S
(IF2-EFX3)

Model Number PPS00476 PPS00488S PPS00585S PPS00591S
Compatible Models

CL-S521Ⅱ/531Ⅱ/621Ⅱ/631Ⅱ
CL-S700Ⅱ/703Ⅱ

CL-S521Ⅱ/531Ⅱ/621Ⅱ/631Ⅱ
CL-S700Ⅱ/703Ⅱ
CL-S521/531/621/631
CL-S700/703

CT-S801Ⅲ/851Ⅲ
CT-S601Ⅱ/651Ⅱ/801Ⅱ/851Ⅱ
CL-S400DT, CL-E720/730,
CL-S6621
CL-S700Ⅲ/703Ⅲ

CT-S4500, CT-S751, CT-D151, CT-D101

External Dimensions 86.0×89.5×22mm 86.0×94.0×22mm 80.0×71.0×24mm 59.0×65.0×23mm
Mass Approx.50g 65g 80g 40g
Maximum Communication Speed

Wired LAN:
10Base-T(10Mbps)
100Base-TX(100Mbps)
1000Base-T(1000Mbps)
Wireless LAN:
IEEE802.11ac(1300Mbps)
IEEE802.11a(54Mbps)
IEEE802.11n(300Mbps)
IEEE802.11g(54Mbps)
IEEE802.11b(11Mbps)

10Base-T(10Mbps)
100Base-TX(100Mbps)

10Base-T(10Mbps)
100Base-TX(100Mbps)

10Base-T(10Mbps)
100Base-TX(100Mbps)

Standard

Wired LAN:
10Base-T, 100Base-TX, 1000Base-T
Wireless LAN:
IEEE802.11ac/a/b/g/n

IEEE802.3u(100Base-TX)
IEEE802.3(10Base-T)compliant, RJ45 connector

10Base-T, 100Base-TX

10Base-T, 100Base-TX

Wireless LAN Board

PPZ60110S
(IF1-WFN4)

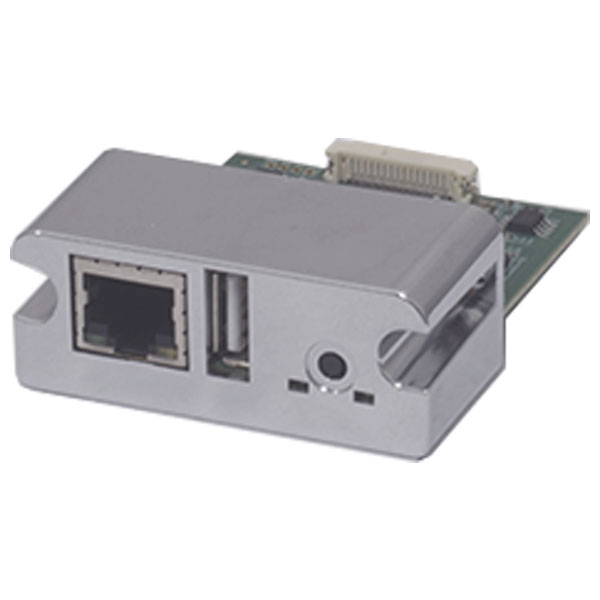

PPZ60114S
(IF2-WFN5)

Model Number PPZ60110S PPZ60114S
Compatible Models CT-S801Ⅲ/851Ⅲ
CT-S601Ⅱ/651Ⅱ/801Ⅱ/851Ⅱ
CL-S400DT, CL-E720/730, CL-S6621
CL-S700Ⅲ/703Ⅲ
CT-S4500, CT-S751, CT-D151
CT-D101
External Dimensions 80.0×71.0×24mm 59.0×65.0×23mm
Mass 80g 40g
Communication Speed Wired LAN:
10Base-T(10Mbps)
100Base-TX(100Mbps)
Wireless LAN:
IEEE802.11a(54Mbps)
IEEE802.11n(150Mbps)
IEEE802.11g(54Mbps)
IEEE802.11b(11Mbps)
Wired LAN:
10Base-T(10Mbps)
100Base-TX(100Mbps)
Wireless LAN:
IEEE802.11a(54Mbps)
IEEE802.11n(150Mbps)
IEEE802.11g(54Mbps)
IEEE802.11b(11Mbps)
Standard Wired LAN:
10Base-T,100Base-TX
Wireless LAN:
IEEE802.11a/b/g/n
Wired LAN:
10Base-T,100Base-TX
Wireless LAN:
IEEE802.11a/b/g/n

*1 Ordering requires a separate consultation.
